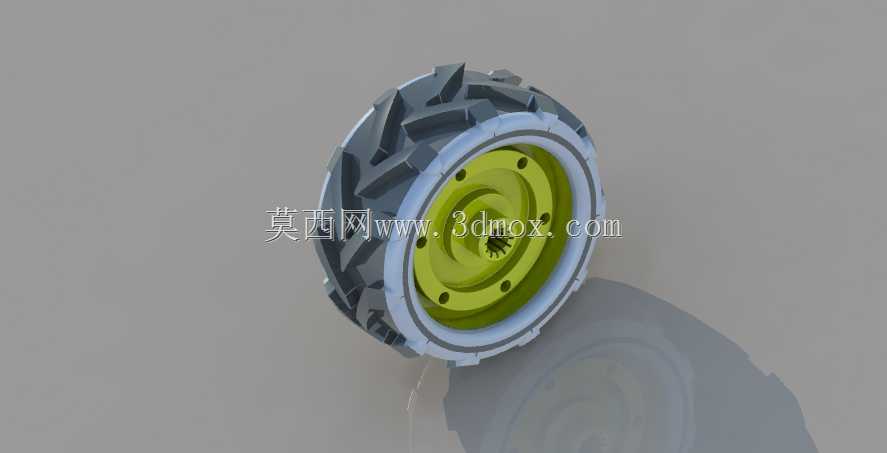

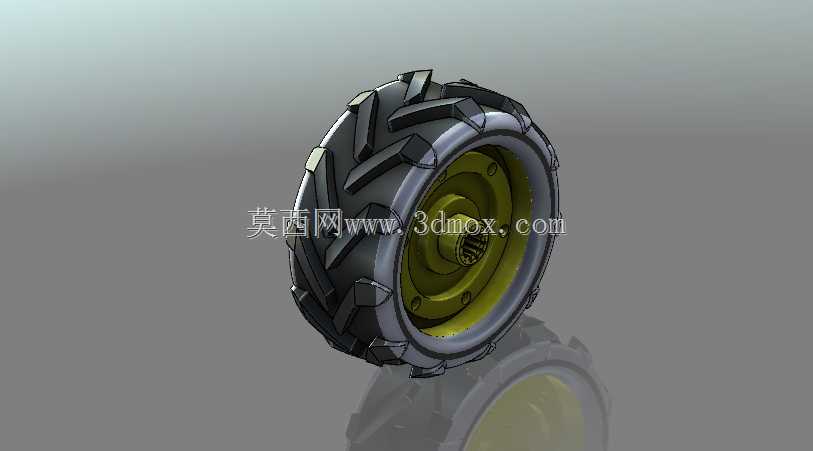

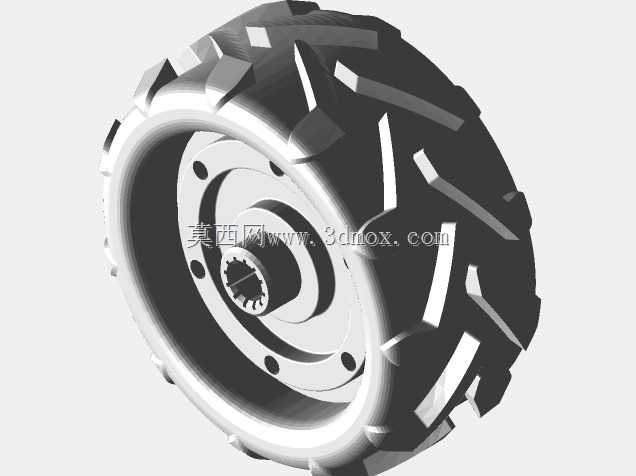

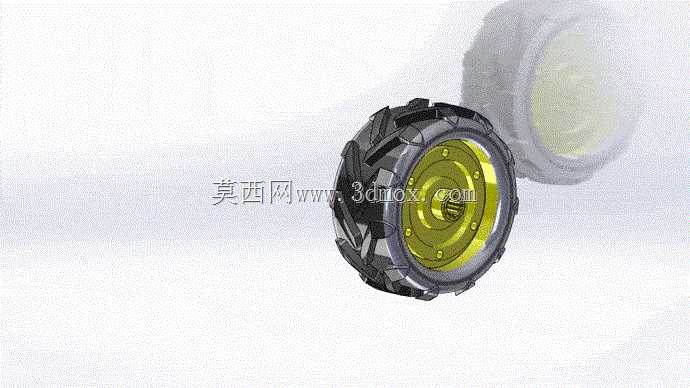

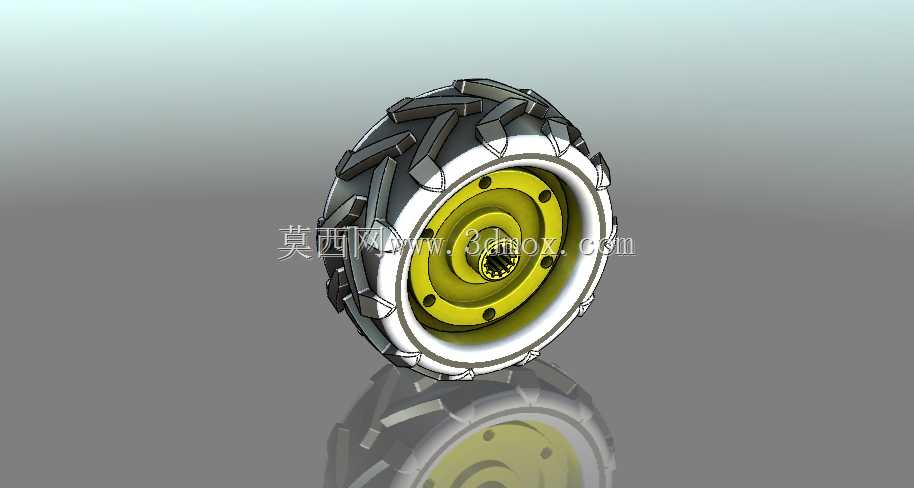

直径100毫米带轮毂防滑行走轮结构

这款直径100毫米的行走轮，在小型移动设备的行走机构设计中有着广泛的适配场景，不管是桌面级小型移动机器人的底盘搭建，还是开源硬件项目里的移动载具行走端，或是小型智能巡检设备的从动/驱动轮选配，都能匹配对应的安装需求。从结构设计来看，轮体采用橡胶胎面与硬质轮毂分体组合的形式，胎面做了加深的块状防滑纹路设计，这种纹路并非装饰性结构，在硬质铺装地面、轻微起伏的粗糙桌面或是薄尘覆盖的平面上行走时，块状纹路可以有效破除接触面的水膜或是浮尘层，增大接触摩擦力，避免轮体打滑丢转，保证行走里程计数的准确性，对于依赖轮式编码器做定位的小型移动设备来说，这种胎面纹路设计能有效降低定位误差。轮毂部分采用中心定位孔加周向固定孔的安装结构，中心孔适配常用的3毫米、4毫米直径输出轴，周向的螺丝孔位可以配合紧定螺钉实现轮体与输出轴的周向固定，不会出现轴转轮转不同步的问题，轮毂的辐条做了等距分布的减重设计，在保证轮毂结构强度足以承受额定负载的前提下，尽可能降低轮体自身的转动惯量，减少驱动电机的启动负载，提升小型驱动电机的响应速度。设计过程中，轮体的安装边界做了明确的尺寸约束，轮体总宽度控制在38毫米以内，轮毂安装端面到轮体最外侧的距离预留了2毫米的间隙，安装时不会和底盘侧板、固定支架产生运动干涉，胎面的橡胶材质邵氏硬度控制在65A左右，既可以在行走时吸收微小的地面震动，降低设备行走过程中的震动传导，保护板载的精密电子元件，又不会因为材质过软导致轮体受压形变量过大，影响行走的直线度。在实际选型应用时，这款轮体单轮额定静负载可达5千克，四个轮组搭配的底盘可以承载20千克以内的设备总重量，完全覆盖小型教育机器人、开源硬件移动平台、小型演示类移动载具的负载需求，胎面与轮毂的结合面做了周向的卡槽结构，长时间正反转行走不会出现胎面与轮毂滑脱的问题，适配连续运转的工作场景，不管是做前期的方案三维选型校核，还是直接用于结构件的加工参考，这款轮体的结构细节都能满足常规小型移动设备的设计要求，不需要额外做过多的结构修改就能直接适配常规的安装尺寸。
