双探头分体式超声波检测传感组件

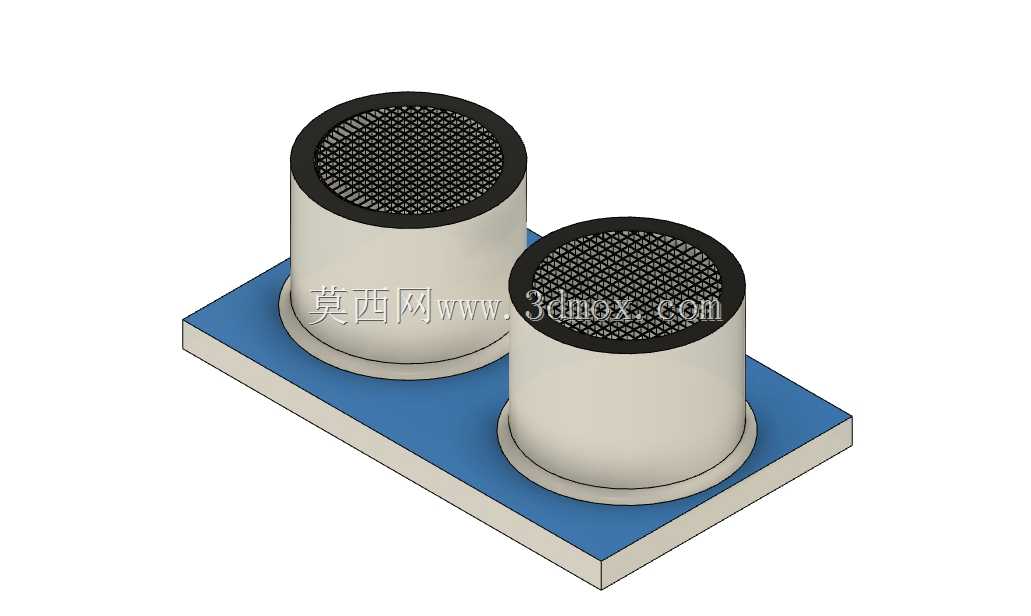

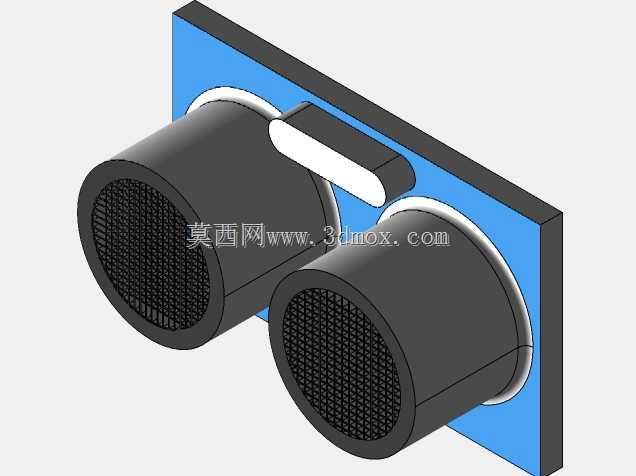

在工业自动化产线的物料到位检测、移动机器人的避障测距、智能仓储的货位高度识别场景中，超声波传感组件是不受光线、被测物表面颜色影响的可靠检测部件，这款双探头结构的检测组件，针对小空间安装场景做了结构优化，区别于单探头收发一体的设计，两个独立圆柱探头分别承担超声波发射与回波接收功能，可有效缩小检测盲区，提升近距离检测的精度稳定性。从结构设计逻辑来看，探头主体采用圆柱壳体封装，顶部的网状防护层既可以保证超声波信号的正常穿透，又能阻挡生产环境中的粉尘、碎屑进入探头内部损伤压电换能片，两个探头平行固定在矩形安装基板上，基板预留的安装边界可兼容常规PCB贴片安装或者螺丝锁附两种装配方式，安装孔位的间距匹配行业通用的安装规范，不需要额外做安装位的定制改造。实际应用中，这类双探头组件的检测范围可覆盖几厘米到数米的距离，相比单探头方案，收发分离的结构能避免发射信号的余震对近距离回波的干扰，在检测透明薄膜、反光金属表面等特殊材质时，不会出现光电传感器常见的检测失效问题。设计过程中，探头与基板的连接部位做了台阶式限位结构，装配时可以快速定位探头的安装高度，保证两个探头的端面处于同一水平面，避免因安装高度差导致的检测角度偏移，圆柱探头的外径尺寸适配常规的橡胶减震套选型，在有振动的设备上安装时，可以加装减震套过滤设备自身振动对检测精度的影响。基板的厚度控制在兼顾结构强度与安装空间的合理区间，不会因为基板过厚占用过多的设备内部安装空间，也不会因为基板过薄在装配时出现形变导致探头位置偏移。在AGV小车的周边避障设计中，这类组件可以多组并排安装在车体四周，每个探头负责固定角度范围的障碍物检测，不会出现相邻探头的信号串扰问题；在自动化灌装设备的液位检测场景中，组件可以安装在灌装口上方，非接触式检测容器内的液位高度，不需要接触液体就能完成检测动作，避免接触式检测带来的液体污染问题。
