轮式地面清扫清洁机器人结构设计

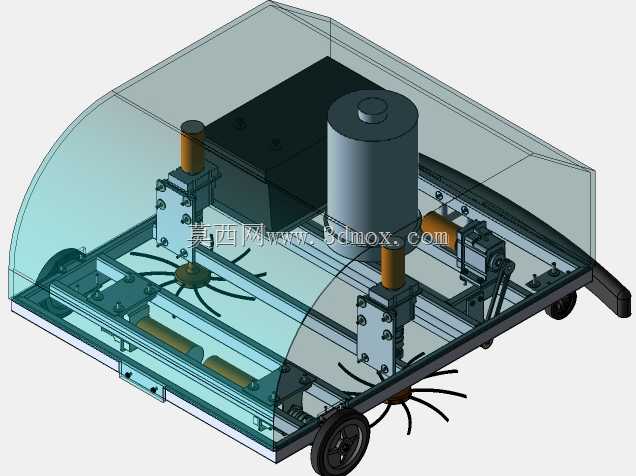

这款轮式清洁设备主要面向室内平整硬质地面的日常保洁作业场景，可覆盖写字楼公共通道、商场卖场步行区、工业厂房洁净通道、地下车库平整区域等场景的浮尘、碎屑、轻质杂物清理需求，替代人工完成重复性地面清扫作业，降低保洁人员的往复行走劳动强度。整机采用轮式移动底盘作为承载基础，底盘框架采用型材拼接式结构设计，兼顾加工便利性与结构强度，行走轮布置在底盘两侧靠后位置，前部设置辅助支撑万向轮，保证移动过程中的整机稳定性，转弯半径控制在较小范围，适配狭窄通道内的转向移动需求。清扫执行部分采用多组边刷加中部吸尘收纳的组合布局，两侧伸出的盘式边刷可将设备覆盖范围外的边角区域杂物扫至设备中部作业区，边刷的升降调节机构采用导柱加弹性缓冲的结构设计，可根据地面起伏、刷毛磨损量自动调整刷毛与地面的接触压力，既保证清扫贴合度，又避免刷毛过度磨损。中部设置的吸尘腔体连接内置储尘桶，负压产生单元布置在储尘桶上方的密闭舱室内，气流经过储尘桶时完成尘气分离，避免杂物进入负压单元造成叶轮损坏。设备上部设置半透明弧形外罩，既可以遮挡内部结构避免运行过程中杂物卷入传动部件，也能直观观察储尘桶的积尘量，方便及时倾倒清理。外罩轮廓做了圆角过渡处理，避免移动过程中剐蹭周边物体。整机的电气控制模块、动力电源模块布置在底盘前部的独立密闭舱内，与清扫作业区做物理分隔，避免清扫过程中扬尘进入电气舱造成电路故障。设计过程中对各运动部件的安装边界做了充分校核，边刷旋转至最低位置时与底盘底部预留足够安全间隙，行走轮的跳动行程范围内不会与周边框架、管路发生干涉，储尘桶的抽拉路径上无结构遮挡，可在不拆卸外罩的前提下完成尘桶取出、清理、复位操作。各传动部件的连接位置均设置了快拆结构，后期更换磨损刷毛、清理缠绕杂物时无需复杂工具即可完成拆解维护。整机重心控制在底盘几何中心偏前位置，避免设备启停、爬坡时发生前倾后仰失稳，外罩与底盘的连接采用卡扣式固定，日常检修内部部件时可快速掀开外罩，无需拆卸多组紧固件。
