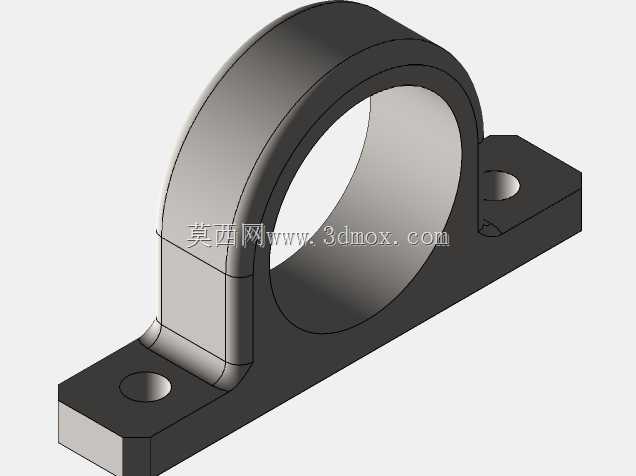

立式带安装底座对开式轴承支撑座结构

　　在各类轻工输送设备、小型传动机构、仪器仪表配套的轴系布局中，这类带一体安装底座的轴承室是承担径向载荷、约束转轴径向跳动的核心支撑部件，区别于重型设备用的剖分式重型轴承座，这类轻量化结构的轴承室更多适配小直径转轴、低载荷高转速的传动场景，常见于小型包装线的导辊支撑、实验台传动机构、小型风机的转轴定位、传感器配套的转动轴安装工位，能在有限的安装空间内完成轴承外圈的固定，同时通过底座的安装孔直接与设备机架面贴合固定，省去额外加工轴承安装沉孔的工序，降低小型设备的机架加工成本。从结构设计逻辑来看，该轴承室采用半圆弧包容式的主体结构，主体的圆弧内径与标准深沟球轴承的外圈外径采用过渡配合，配合公差选取H7/js6区间，

　　既保证轴承外圈装入后不会出现周向转动，也能避免过盈量过大导致轴承外圈变形挤压滚动体，影响轴承的转动灵活性。两侧延伸出的安装底座与主体圆弧段采用圆角过渡连接，过渡圆角半径不小于3mm，避免直角连接处的应力集中，在设备运行产生振动时，不会因为应力集中导致底座与主体衔接处出现疲劳断裂。底座上的两个安装孔为通孔设计，孔径适配常用的内六角圆柱头螺钉穿过，安装孔的中心距与主体圆弧的中心保持对称布局，保证安装锁紧后，轴承室的受力均匀，不会因为单侧锁紧力过大导致轴承内孔轴线出现偏斜，进而引发转轴转动卡滞、轴承早期磨损的问题。在实际安装边界的考量上，这类轴承室的底座底面为全平面加工，表面粗糙度要求达到Ra3.2，

　　保证与设备安装面贴合时的接触面积不低于85%，避免安装面存在间隙导致支撑刚度不足。主体圆弧段的轴向宽度比配套轴承的宽度宽1-2mm，保证轴承装入后，两端可以通过轴承端盖或者轴用挡圈完成轴向定位，不会出现轴承轴向窜动的问题。安装时需要注意，两个安装孔的锁紧螺钉需要采用对角分次拧紧的方式，单次拧紧力矩不超过对应规格螺钉额定力矩的70%，分2-3次逐步锁紧，避免单侧受力过大导致轴承室的内孔出现椭圆变形，挤压轴承外圈引发转动阻力增大。在功能特性上，这类一体结构的轴承室相比拼接式的轴承支撑结构，零件数量更少，安装工序更简单，不需要额外调整上下半座的同轴度，一体加工成型的内孔圆弧自身的同轴度可以控制在0.02mm以内，

　　能有效保证转轴安装后的回转精度。针对不同的使用场景，该结构可以通过调整内孔直径适配不同规格的标准轴承，也可以调整底座的安装孔中心距适配不同的机架安装孔位，主体部分的壁厚可以根据实际承载需求做增减，常规工况下壁厚选取5-8mm即可满足1kN以内径向载荷的支撑需求，如果应用在有轻微冲击载荷的场景，可以将壁厚增加到10mm，同时在圆弧段外侧增加加强筋结构，进一步提升整体的支撑刚度。在建模过程中，需要重点关注圆弧面与底座衔接处的圆角处理，不能出现建模特征的硬边，否则后续生成工程图或者进行有限元受力分析时，会在硬边位置出现应力奇异的问题，导致分析结果失真；同时安装孔的位置需要标注对称度公差，以轴承内孔的轴线为基准，两个安装孔的轴线对称度公差不超过0.1mm，保证安装后轴承的受力均匀。另外，轴承室的内孔表面不需要做过高的粗糙度处理，达到Ra1.6即可满足轴承外圈的配合需求，过高的表面要求会增加不必要的加工成本，而底座安装面的平面度公差需要控制在0.05mm以内，避免安装面不平导致锁紧后轴承室变形。在实际选型应用中，这类轴承室不适合承受较大的轴向载荷，如果轴系存在轴向力，需要额外搭配轴用挡圈或者推力轴承来承担轴向载荷，该结构本身只承担径向的支撑作用，在安装时需要保证轴承外圈与内孔的配合面清洁，不能有铁屑、毛刺等杂物嵌入配合面，否则会导致轴承安装后出现偏心，引发转轴转动时的振动和噪音。
