MQ2可燃气体检测传感模块结构设计

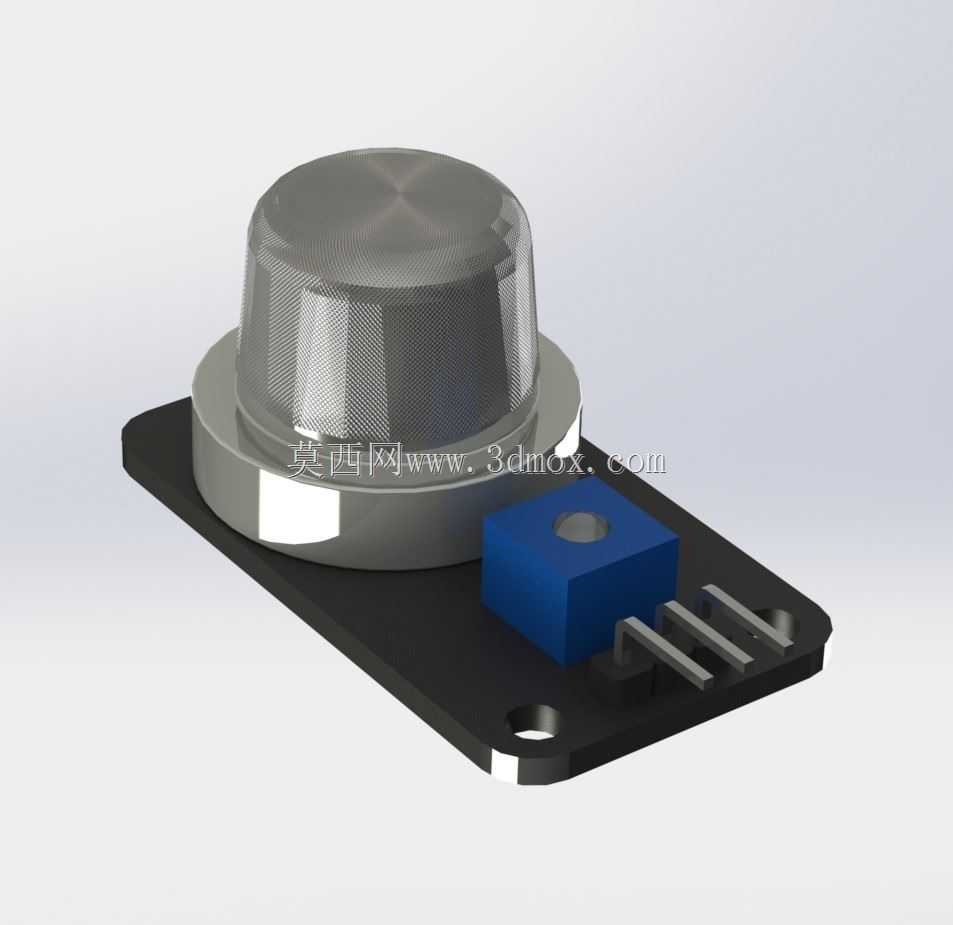

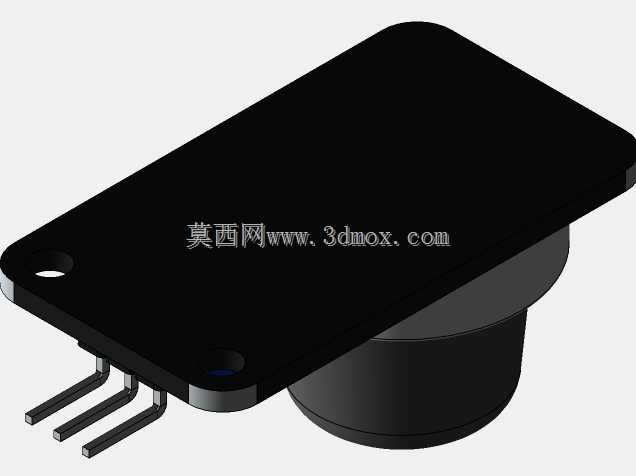

这款MQ2气体传感模块的设计，核心围绕民用及工业场景的可燃气体泄漏检测需求展开，日常可嵌入家用燃气报警器、厨房安全监测装置、工业车间可燃气体巡检设备、小型环境监测终端中，实现对液化石油气、天然气、氢气、一氧化碳、烷类等多种可燃气体的浓度感知，当环境中目标气体浓度达到阈值时，模块可输出对应电信号供后端控制电路触发报警、联动排风或切断气源动作。从结构设计逻辑来看，模块采用分层布局思路，底部为黑色FR-4环氧玻纤基板，作为整个元件的承载基础，基板边缘预留两个对称的圆形安装孔，孔径适配M2规格螺丝，可直接固定在设备内部的安装柱上，也可通过排针插接在主控电路板上，安装方式灵活，适配不同设备的内部装配空间。基板上方核心位置布置金属气敏探头，探头外层采用不锈钢双层网罩结构，网罩的网孔孔径经过测算，既可以保证外界气体顺畅扩散接触内部的气敏材料，又能阻挡环境中的灰尘、飞虫、较大颗粒杂质进入探头内部，避免气敏元件被污染导致检测精度下降，网罩底部通过卷边工艺与金属底座压合固定，保证结构强度的同时，也能减少外力磕碰对内部敏感元件的损伤。探头旁侧设置蓝色方形可调电位器，用于模块的灵敏度校准，在生产调试阶段，可通过旋转电位器调整模块的检测阈值，适配不同应用场景对气体报警浓度的要求，电位器的调节旋钮顶面做了防滑十字槽设计，方便调试人员用小型螺丝刀精准调整参数。基板一侧引出三个平行的金属引脚，分别对应电源输入、信号输出、接地功能，引脚采用镀锡处理，导电性与抗氧化性表现优异，引脚间距采用标准2.54mm排距设计，可直接与通用排母对接，无需额外定制接插件，降低下游设备的装配成本。整个模块的外形轮廓为矩形，探头部分突出基板表面一定高度，设计时充分考虑了设备内部的空间避让，不会与周边的电容、电阻等低矮元件产生装配干涉，基板边角做了小圆角处理，避免装配时划伤操作人员或周边线路。气敏探头的底座采用耐高温绝缘材质，可隔绝探头工作时产生的少量热量传递到基板上，避免基板长期受热出现变形、铜箔脱落的问题。模块的整体结构没有多余的冗余设计，所有元件布局都围绕检测可靠性、装配便捷性两个核心目标展开，既保证了气体检测的响应速度，也兼顾了批量生产时的装配效率，能够适配不同类型气体检测设备的集成需求，在结构设计上预留了足够的调试与安装余量，降低下游集成厂商的二次开发难度。
