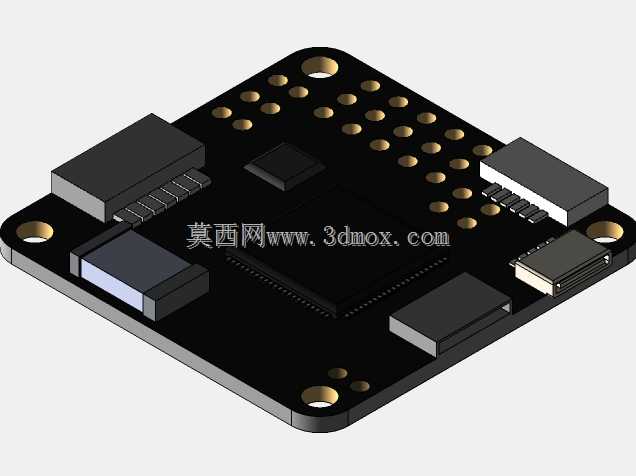

多旋翼无人机F4飞控控制板结构设计

项目分类:无人机 发布时间:2021-09-27 ID:289481
  • 多旋翼无人机F4飞控控制板结构设计
  • 多旋翼无人机F4飞控控制板结构设计

  这款飞控板的结构设计围绕多旋翼飞行器的实际装机需求展开,核心定位是适配中小型四旋翼、固定翼航模的飞行姿态解算与动力输出控制场景,日常可用于消费级航拍无人机、DIY穿越机、小型行业巡检无人机的核心控制单元搭载。从功能布局来看,板载集成了主控运算芯片、姿态传感模块、多组信号接插件与调试接口,所有接口的排布均考虑了装机后的走线便利性,侧边预留的排针接口对应电调信号、接收机信号、GPS模块、数传模块的连接需求,Micro USB调试接口布置在板边侧方,装机后无需拆解机身即可完成参数调试与固件刷写,避免了常规飞控板调试接口朝向不合理导致的装机后维护困难问题。设计阶段重点校准了所有安装孔的位置精度,四个角的固定安装孔采用对称式布局,

  孔位间距匹配市面上主流的飞控安装减震垫规格,安装孔周边做了露铜加固处理,锁附螺丝时不会出现PCB基材开裂的问题,同时安装孔的边界与板载元器件保持了足够的安全距离,锁附M2规格固定螺丝时不会触碰到周边的贴片元件造成短路风险。板上的接插件高度做了统一管控,最高的排针座高度不超过8mm,适配大部分无人机机身的飞控舱安装高度要求,不会出现舱盖无法闭合的干涉问题;板载的存储芯片、电源管理模块均布置在主控芯片周边,缩短了信号走线长度,既降低了信号干扰风险,也让板上的重量分布更均匀,装机后不会因为飞控板自身重量偏移影响飞行器的重心配平。外形上采用圆角矩形切边设计,四个角做了圆弧过渡处理,避免装机时尖锐边角划伤机身线材或者操作人员的手部,

  PCB板的边缘做了光滑处理,没有毛刺突出。从实际装机适配来看,这款飞控的安装边界可以兼容20mm到30.5mm间距的主流飞控安装位,既可以装在小型穿越机的紧凑机架上,也可以通过转接板搭载在更大尺寸的行业无人机机架上,板上预留的焊盘位置足够扩展额外的外设模块,比如LED灯带、蜂鸣器、失控保护装置等,不需要额外飞线即可完成扩展焊接。设计过程中还考虑了飞行过程中的震动影响,所有贴片元件的焊接焊盘都做了加大处理,大尺寸的芯片、接口元件都增加了固定点设计,在飞行器做大机动动作、产生高频震动时不会出现元件虚焊脱落的问题,电源输入端口增加了滤波电容的布置位置,能够过滤动力电调工作时产生的电源纹波,避免主控芯片因为电源波动出现复位、姿态解算出错的问题。
