微型外转子无刷动力马达结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289447
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计
  • 微型外转子无刷动力马达结构设计

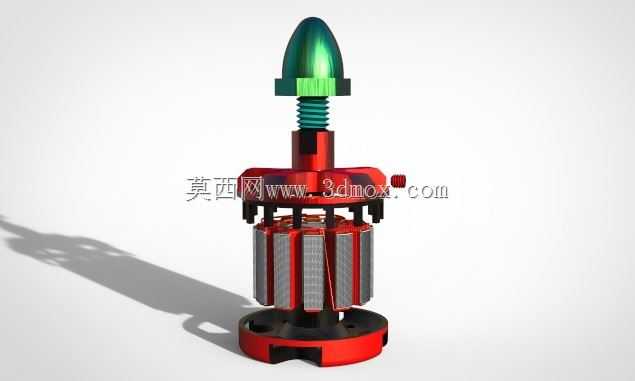

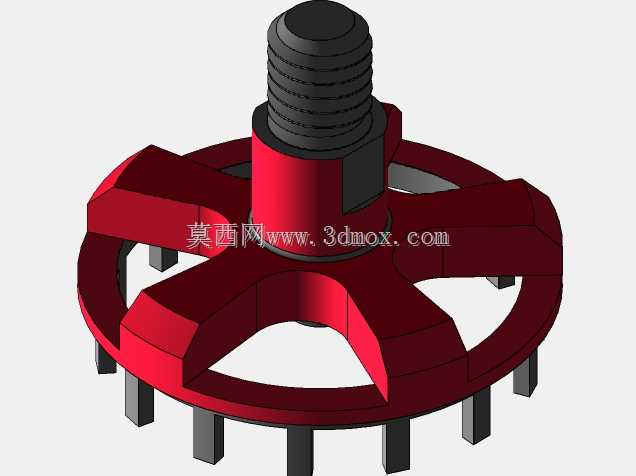

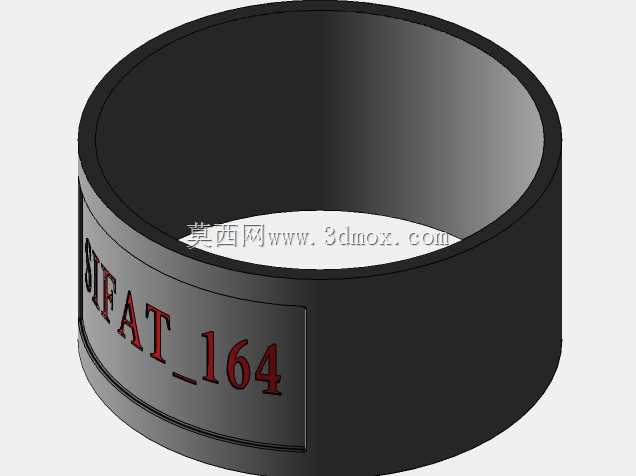

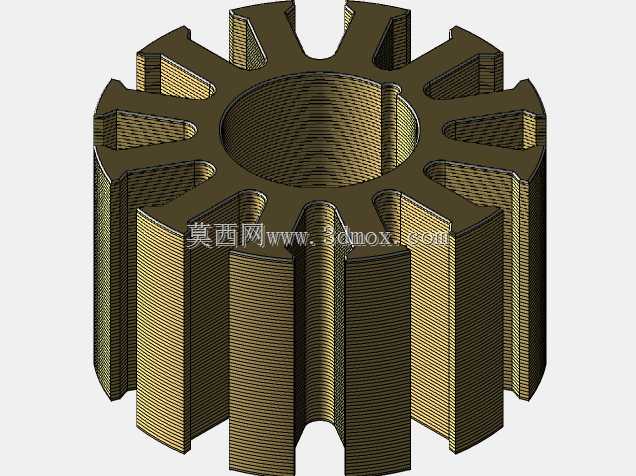

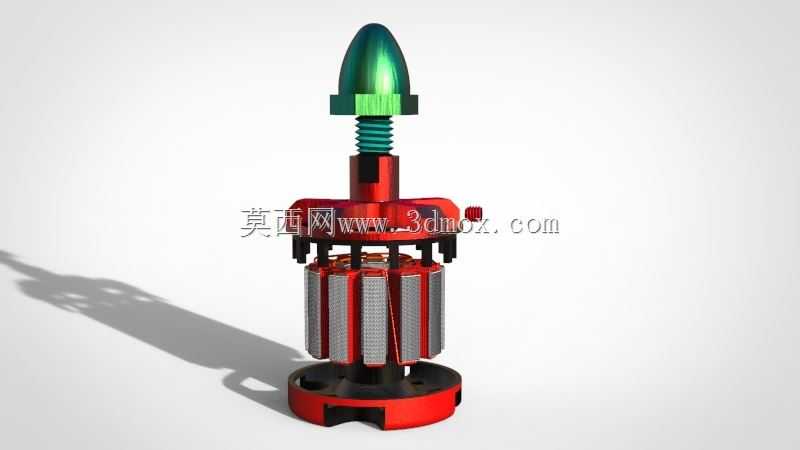

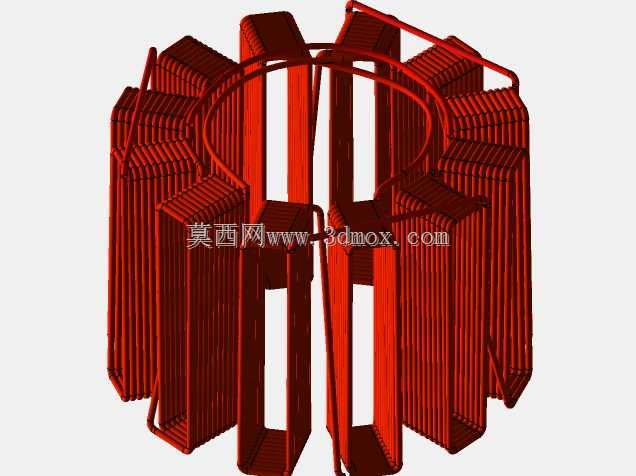

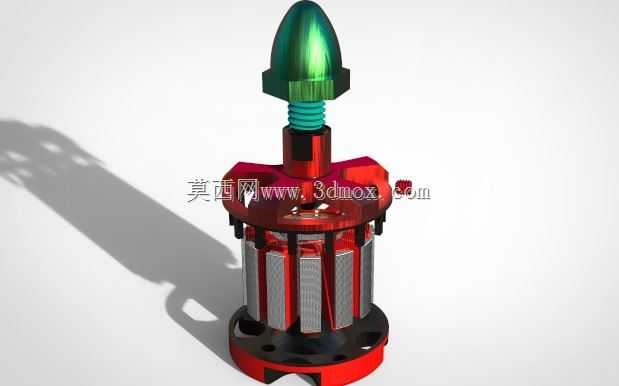

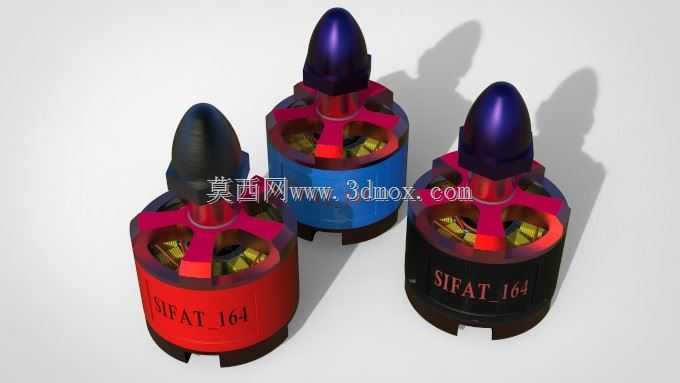

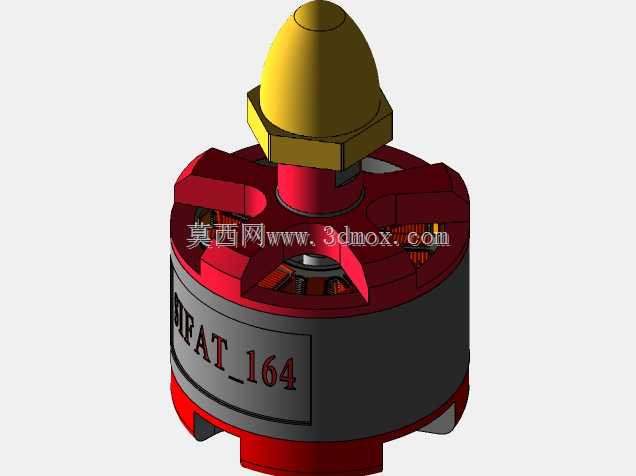

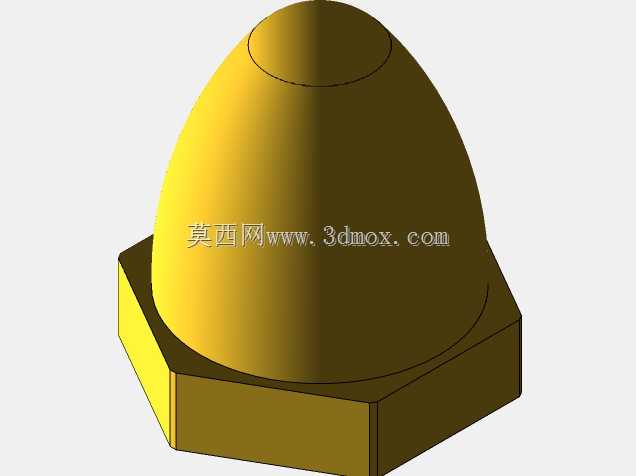

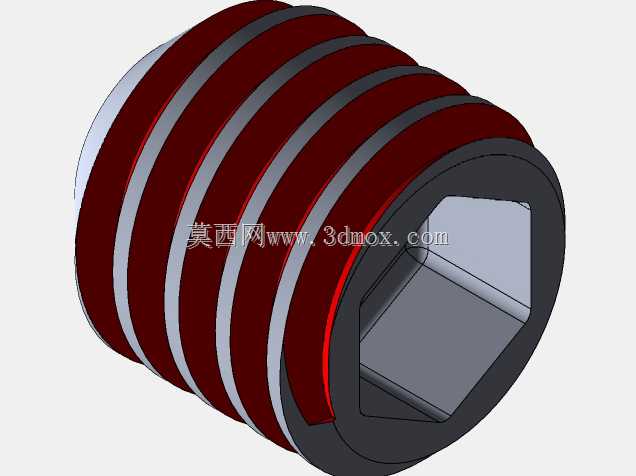

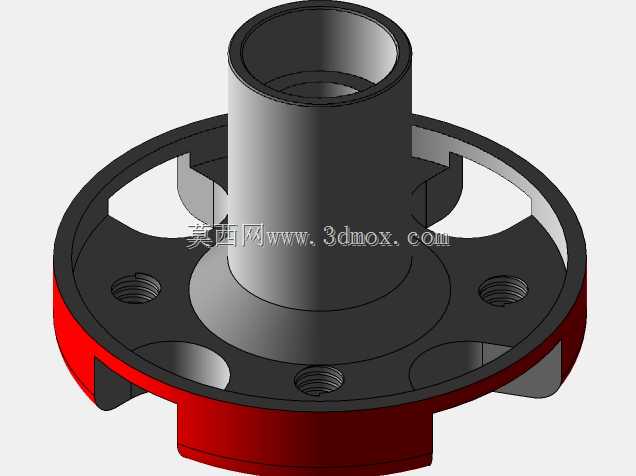

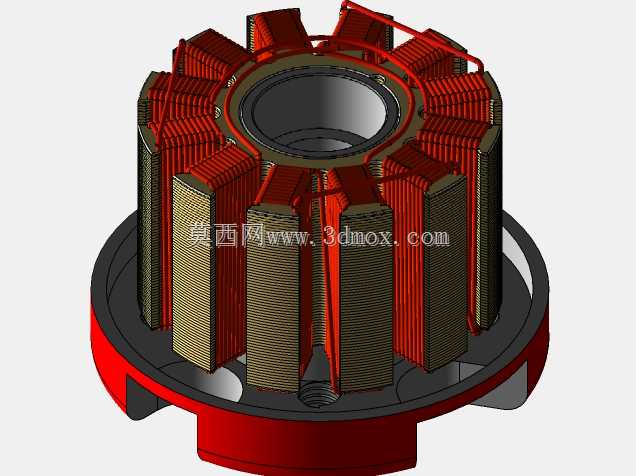

这款微型动力马达的结构设计,核心瞄准小型航模、桌面级精密传动装置的动力供给场景,这类应用场景对动力单元的自重、输出扭矩密度、安装适配性都有极高要求,常规尺寸的动力单元很难在有限安装空间内兼顾重量与输出性能。从结构布局来看,采用外转子结构设计,转子外壳直接集成动力输出端,顶部设置带螺纹的输出轴段,可直接适配螺旋桨、小型传动齿轮等负载的快速安装,螺纹段的长度经过匹配计算,既保证负载锁紧后的轴向定位精度,也不会因轴段过长增加不必要的自重与转动惯量。顶部的整流头采用流线型弧面设计,并非单纯的外观装饰,在航模类高速旋转应用场景下,能够有效降低端部空气紊流带来的效率损耗,同时避免旋转过程中端部形成乱流影响整机运行稳定性。定子部分采用多槽集中绕组布局,绕组线圈规整排布在定子铁芯槽内,铁芯与底部安装基座采用过盈配合定位,基座上预留的安装孔位可适配不同规格的安装支架,安装边界尺寸经过优化,在保证绕组散热空间的前提下,尽可能压缩径向尺寸,能够嵌入直径狭小的设备舱内部。转子外壳与定子的配合间隙控制在合理范围,既避免旋转过程中出现定转子擦碰的故障,也不会因间隙过大导致磁隙过宽降低磁能利用率,外壳表面做了轻量化的镂空结构设计,在保证结构强度的前提下,既能够帮助绕组在高速旋转时带动空气流通带走热量,也进一步降低了转子自身的重量,提升动态响应速度。底部的端盖采用定位止口结构与定子基座配合,保证转子旋转的同轴度,减少高速运转时的径向跳动,输出轴的轴承支撑位采用双点位支撑布局,能够承受一定的轴向拉力与径向载荷,适配带桨叶负载时产生的气动拉力工况,避免长期运行后出现轴系偏移的问题。这类微型马达的设计逻辑始终围绕小空间内的高功率密度需求展开,每一处结构的尺寸取舍都平衡了性能、重量、安装适配性三者的关系,既能够满足航模类产品对动力单元轻量化、高响应的要求,也可作为小型自动化设备、精密传动装置的动力源使用,安装时只需匹配基座孔位与输出轴负载的锁紧力矩,即可快速完成装配,不需要额外做复杂的结构适配。
