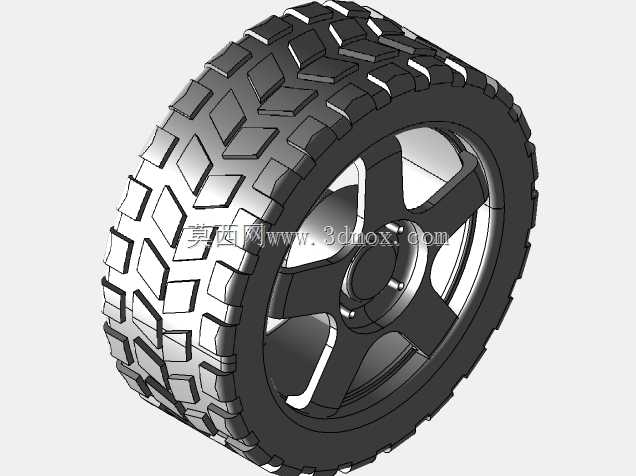

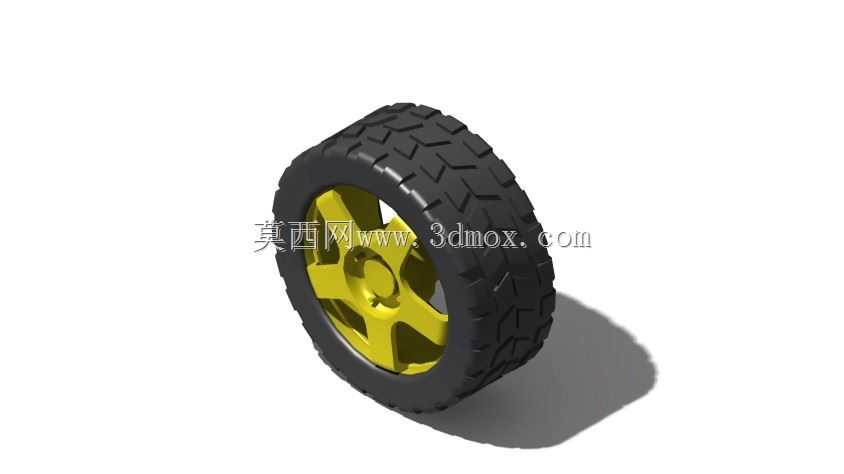

微型机器人配套防滑行走轮结构设计

这款行走轮主要面向小型桌面级巡检机器人、教育类竞赛机器人以及微型AGV搬运小车的行走机构配套使用，在实际应用场景中，这类微型轮组需要兼顾轻量化、抓地性能与安装便捷性，适配小负载低速运行的设备工况。从功能特性来看，轮体采用橡胶胎面与硬质轮毂分体式设计，胎面做了块状防滑花纹处理，在平整的实验室桌面、环氧地坪、短绒地毯等常见室内运行场景下，都能提供足够的静摩擦力，避免机器人起步、转向时出现打滑偏移，保障行走路径的控制精度。轮毂部分采用辐条式镂空结构，在保证轮体径向支撑强度的前提下，尽可能降低了轮体自身重量，减少行走驱动电机的负载扭矩消耗，提升微型机器人的续航表现。设计过程中优先考虑了安装适配性，轴孔直径设定为12mm，可直接匹配市面上多数微型直流减速电机的输出轴规格，无需额外定制转接轴套，轮体与轴的配合可采用顶丝锁紧或者键连接的方式，根据实际负载需求灵活选择固定形式，降低整机装配的复杂度。轮体外径控制在60mm，这个尺寸规格适配底盘离地间隙在10-15mm的微型机器人，既不会因为轮径过小导致越障能力不足，也不会因为轮径过大抬升整机重心，影响设备运行的稳定性。胎面与轮毂的配合采用过盈压装结构，胎体内圈设置有定位凸台，卡入轮毂对应的环形卡槽内，避免轮组长时间正反转运行时胎面与轮毂发生相对滑动，无需额外涂胶固定，方便后期维护更换磨损的胎面。在结构细节上，轮毂中心的轴孔周边做了加厚处理，分散轴部传递的扭矩，避免长期交变载荷下轮毂轴孔位置出现开裂变形，辐条的排布采用对称五辐设计，受力均匀，注塑成型时也能减少缩痕、变形等工艺缺陷，适合小批量量产加工。这类微型轮组的设计不需要考虑高速行驶下的动平衡问题，重点在于低速运行的稳定性、安装的通用性以及日常维护的便捷性，能够覆盖多数室内微型移动机器人的行走需求，在结构选型阶段可以直接匹配对应功率的驱动电机，缩短整机的研发周期。
