汽车车身连接用机器人卷边执行端结构

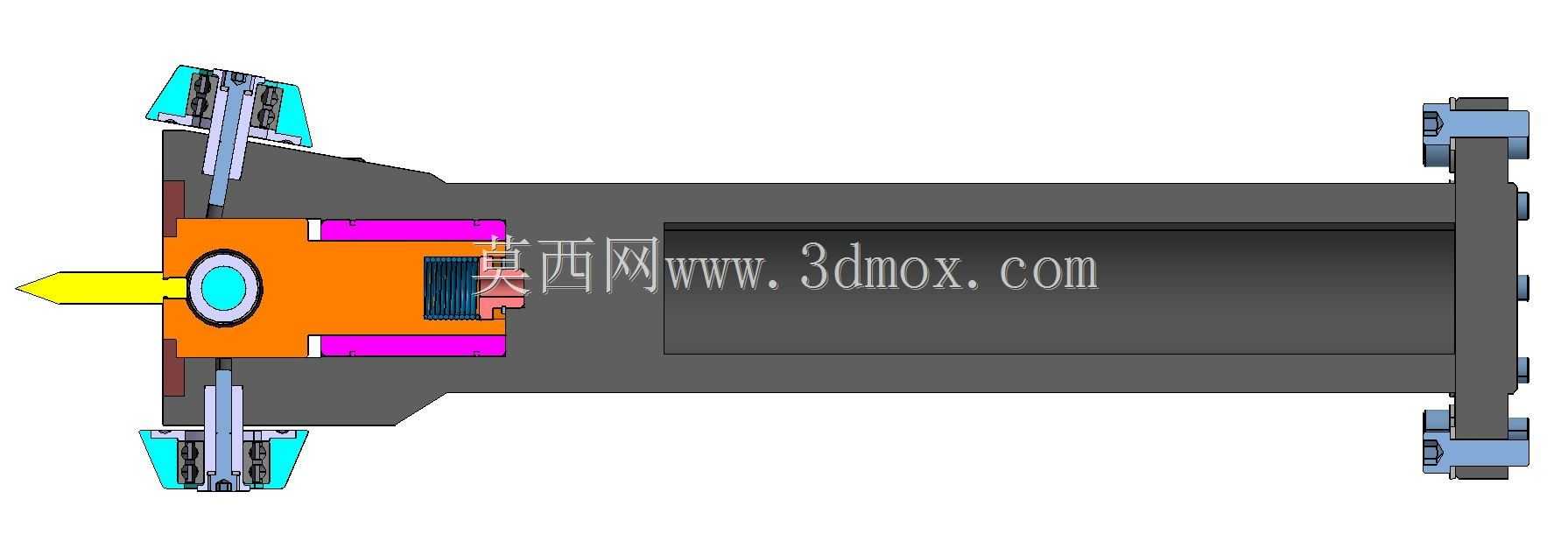

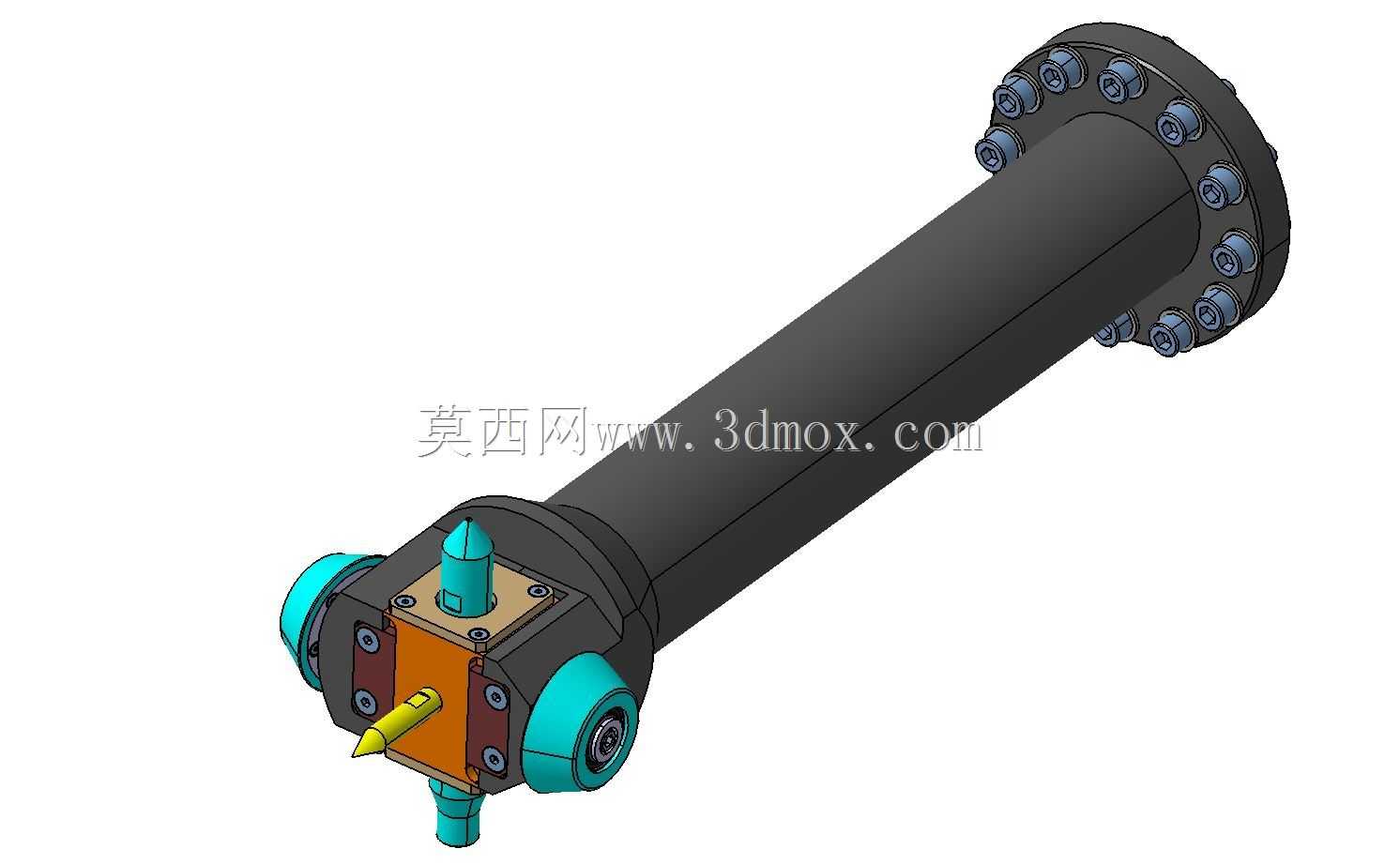

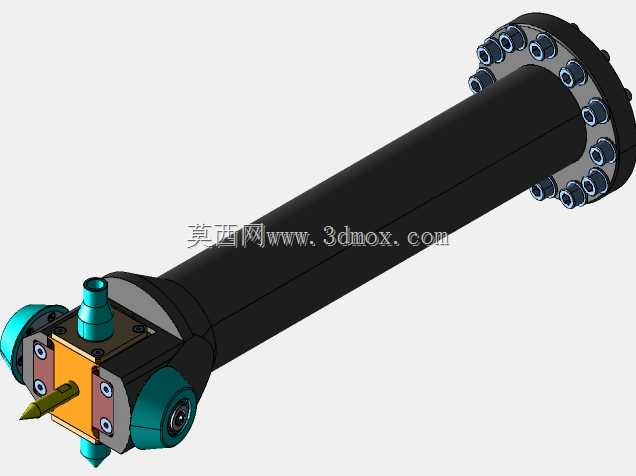

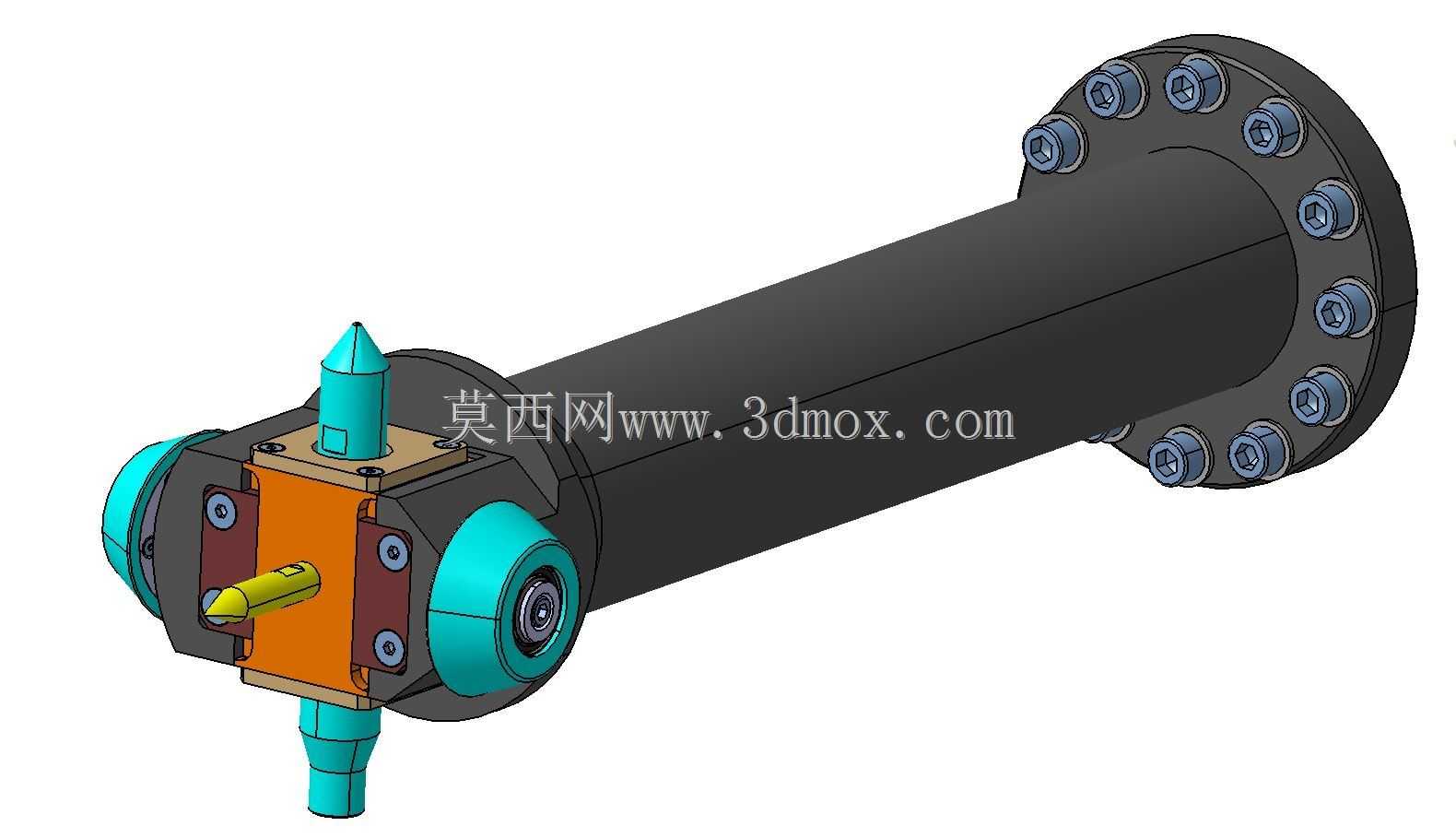

这套卷边执行机构主要适配汽车焊装产线的多关节工业机器人，用于白车身制造环节的内外封板折边压合工序，常见应用场景覆盖发动机舱盖、车门总成、尾门等覆盖件的包边作业，替代传统人工敲击或专用压机的固定卷边工位，能适配多车型混线生产的柔性化制造需求，减少专用工装的换型成本。从结构设计来看，执行端采用长筒式主体结构，末端通过标准圆形法兰与机器人第六轴输出端连接，法兰周向均布内六角紧固螺栓，安装时可直接匹配主流负载20-50kg工业机器人的末端安装孔位，安装法兰的端面跳动公差控制在0.02mm以内，保证作业时卷边轮与钣金面的贴合精度。主体筒身采用中空结构设计，内部可布置气路管线与驱动轴，避免管线外露在作业过程中与车身钣金、夹具发生剐蹭，筒身长度经过适配计算，可深入车门框、舱盖内板等狭窄空间完成卷边作业，不会与车身曲面发生结构干涉。作业端采用对称式双轮卷边结构，两侧的卷边轮可通过气压驱动实现进给，配合前端的定位顶针，作业时先通过顶针抵住钣金基准面定位，再由两侧卷边轮逐步将外板预留的翻边压合在内板边缘，卷边轮采用圆弧过渡型面，压合过程中不会划伤钣金外表面的电泳层或底漆，轮体内部集成微型轴承，转动阻力小，长时间作业不会出现卡滞问题。设计过程中充分考虑了作业时的受力情况，主体筒身采用高强度合金钢加工，作业端的安装座采用分体式螺栓连接结构，磨损后可单独更换卷边轮或定位顶针，无需整体拆解主体结构，降低产线维护的时间成本。气路接口布置在执行端的上下两侧，采用快插式接头设计，现场接通气源即可完成调试，整体结构的重心经过配平，安装在机器人末端后不会产生额外的偏载力矩，可保证机器人高速运动时的轨迹精度，避免卷边位置出现偏移、压合不到位等质量问题。
