高扭矩高压数字舵机结构三维建模

在航模、小型机器人关节、工业自动化小型执行工位的选型与结构适配中，这类大扭矩数字舵机是非常常见的执行部件，很多做小型非标设备、竞赛类机器人结构设计的工程师，都会优先匹配这类高压舵机来完成角度可控的回转动作输出。从结构设计的角度看，这款舵机的外壳做了侧面竖向散热筋结构，在持续带载输出扭矩的时候，能通过增大外壳散热面积，把内部驱动电路、齿轮组运转产生的热量及时散出，避免长时间堵转或者高频动作下的过热保护触发。输出轴端采用双滚珠轴承支撑，相比单轴承或者铜套支撑的普通舵机，径向承载能力提升明显，在带偏载的工况下，比如机器人关节处带侧向力、航模舵面受气动载荷的时候，不会出现轴窜动或者卡滞的问题，全金属齿轮组的设计也让它能承受更大的瞬时冲击扭矩，不会像塑料齿轮舵机那样在过载时打齿失效。

做结构安装适配的时候，要注意这款舵机的外形安装边界，主体尺寸为59.5×29.5×54.3mm，安装耳的孔位间距需要在做安装支架的时候严格匹配，预留好引线的出线空间，它的引线长度为30厘米，在做设备布线的时候要提前测算好从舵机安装位到驱动板的走线距离，避免线长不足需要额外转接。它的工作电压覆盖6V到7.4V区间，在7.4V供电下能达到40kg-cm的堵转扭矩，动作速度为0.18秒每60度，6V供电下堵转扭矩为35kg-cm，动作速度为0.20秒每60度，选型的时候要根据实际负载的扭矩需求、动作响应速度要求匹配合适的供电电压，不要超压供电避免烧毁内部驱动电路。

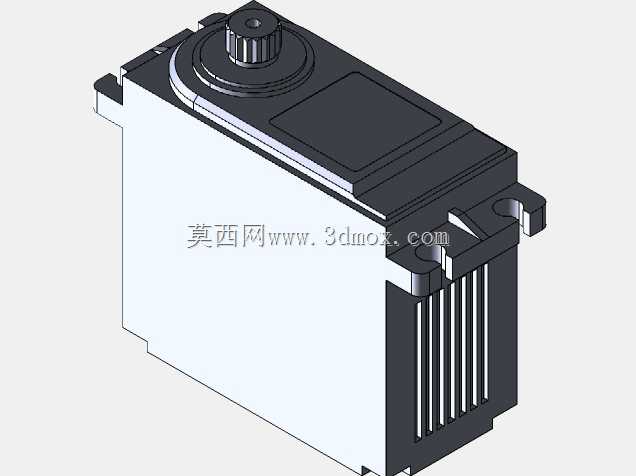

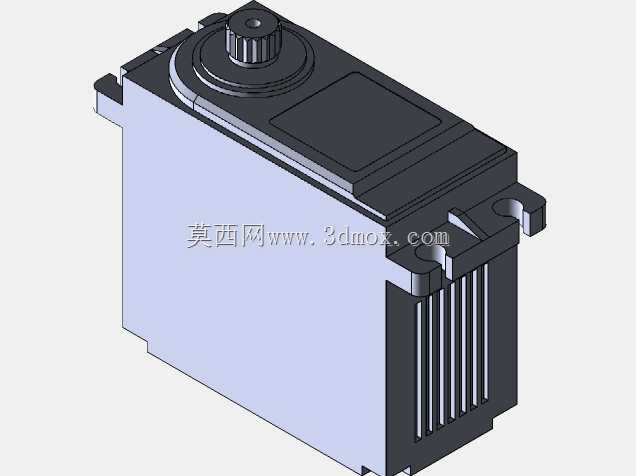

建模的时候还原了舵机顶部的舵盘安装花键结构、侧面安装耳的定位凸台、外壳的合模卡扣细节，这些细节在做整机装配干涉检查的时候非常重要，很多新手建模的时候会忽略安装耳的凸台厚度、花键的突出高度，最后实际装配的时候会出现舵机和安装支架干涉、舵盘和周边结构件碰擦的问题。这类舵机的应用场景非常广，除了常见的1/10、1/8比例遥控模型的转向、油门控制，还可以用在小型机械臂的关节驱动、自动化设备的小型料仓闸门开闭、摄影云台的角度调整工位，在做结构设计的时候，要根据实际使用的工况预留足够的扭矩余量，一般建议实际负载扭矩不超过舵机额定堵转扭矩的60%，这样能大幅延长舵机的使用寿命，避免长期过载导致的齿轮磨损、电机退磁问题。
