16毫米孔径笔形气动气缸结构设计

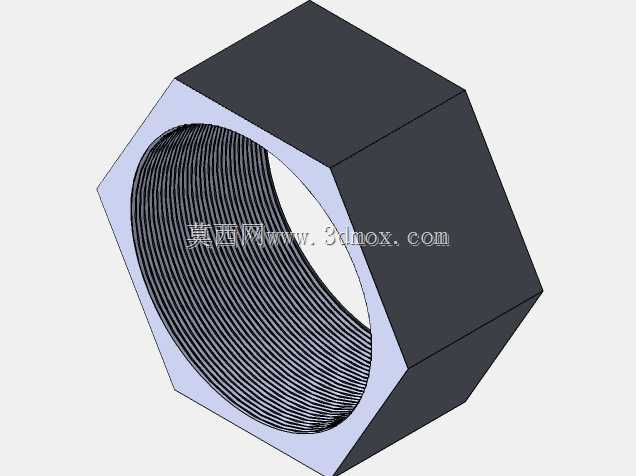

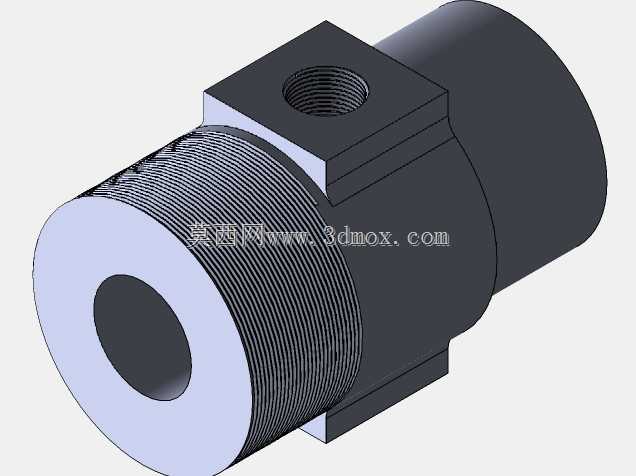

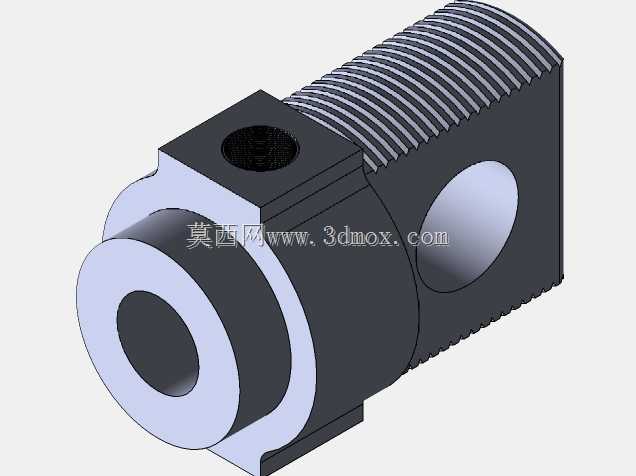

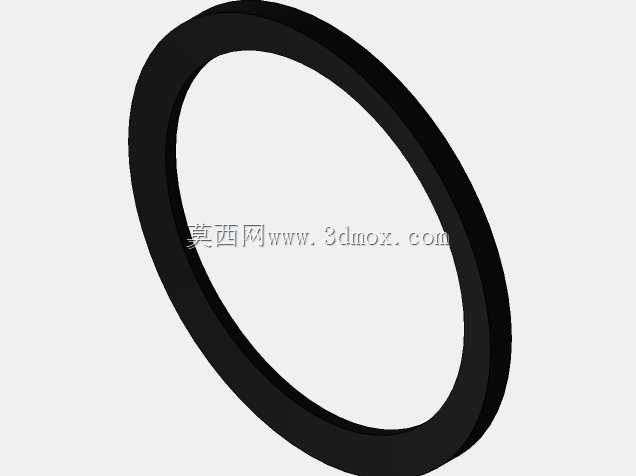

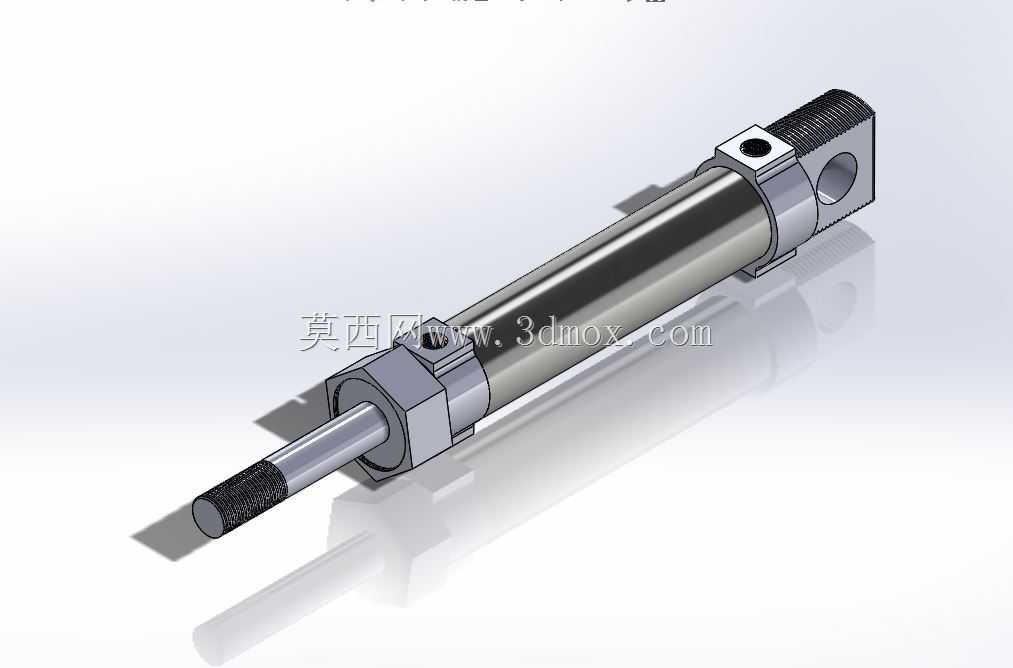

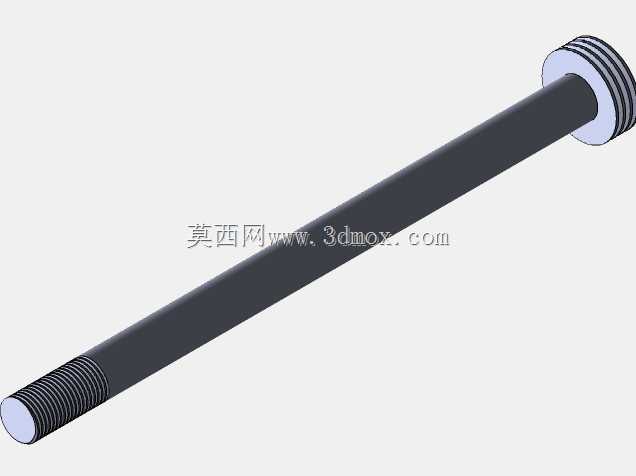

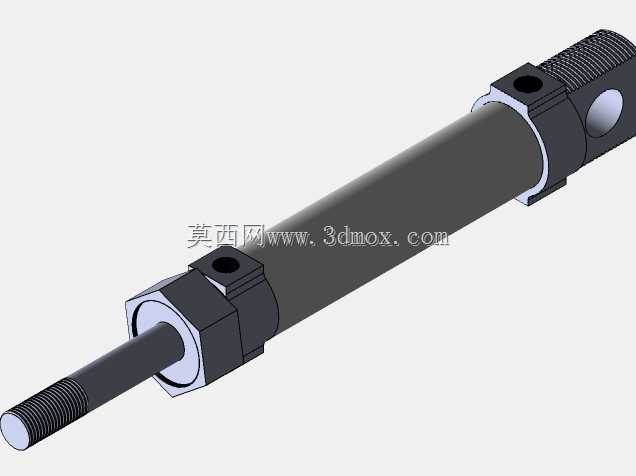

这款16毫米孔径的笔形气动气缸，是气动回路里最常见的直线执行元件，在轻工自动化装配、电子元器件分拣、小型工装夹紧工位里的应用占比极高，尤其是安装空间局促、需要轻负载高频往复动作的场景，这类细长结构的气缸比标准方形气缸的适配性强很多。从结构设计来看，整体采用圆管形缸筒搭配端盖铰接安装的形式，尾端的带孔铰耳可以直接配套销轴固定在设备安装支架上，允许缸体在小角度范围内随动作摆动，抵消活塞杆伸出过程中的微小径向偏移，避免活塞杆受侧向力导致密封件偏磨。前端活塞杆伸出端做了滚花处理，方便配套安装各类接头、压头或者连接附件，不需要额外加工连接螺纹的防松结构，滚花段的摩擦力可以保证附件安装后不会随往复动作松脱。缸体前端的方形安装块上预留了两个安装孔，既可以配合尾端铰耳做中间铰支安装，也可以单独用前端法兰形式固定在设备立板上，两种安装方式不需要额外改动零件结构，给设备布局留出了足够的调整空间。设计过程中优先考虑了密封件的装配工艺性，缸筒和前后端盖的配合公差控制在合理范围，既保证装配时不会刮伤O型密封圈，又能避免高压气体下的内泄漏问题，16毫米的孔径在0.5MPa标准工作气压下，理论输出推力能达到十公斤左右，足够应对大部分轻负载的推压、顶升、夹紧工序。外形上整体细长的结构，径向尺寸控制得很小，在排布密集气动点位的多工位设备上，不会和相邻的气管、其他执行元件产生空间干涉，安装边界只需要预留出活塞杆全行程伸出的长度，以及尾端铰耳的摆动空间即可，不需要额外留出侧面的操作间隙，对紧凑型设备的空间利用率提升很明显。这类气缸的动作响应速度快，因为缸筒内容积小，充排气的时间短，在高频次往复的分拣、上下料工位上，能跟上每分钟上百次的动作节拍，而且整体结构没有复杂的传动零件，日常维护只需要定期检查活塞杆表面的清洁度，避免灰尘杂质带入缸筒磨损密封件即可，使用寿命比同规格的带导杆气缸更长，维护成本也更低。在做设备选型配套的时候，只需要确认实际需要的行程长度、安装固定形式，就能直接套用这类标准结构的气缸模型做布局，不需要重新绘制基础外形，能大幅缩短三维布局的设计周期，提前排查安装过程中可能出现的空间干涉问题。
