适配17-24mm管径弹性阻燃电缆固定支架

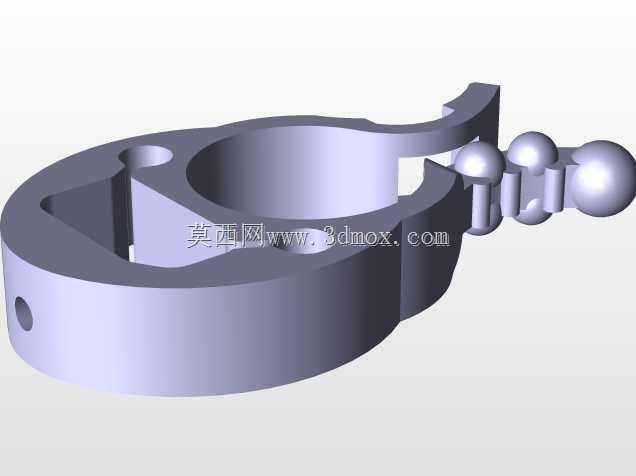

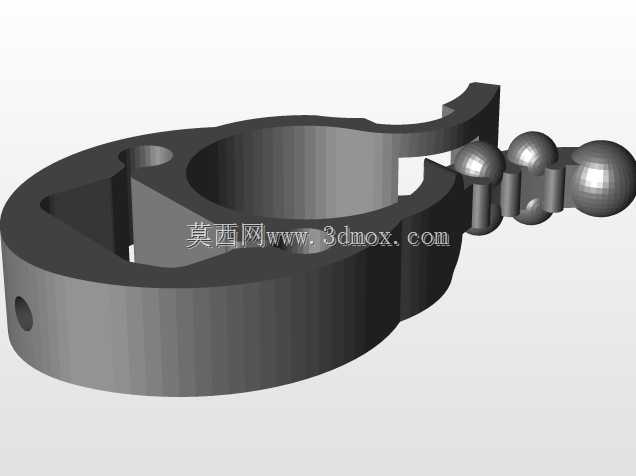

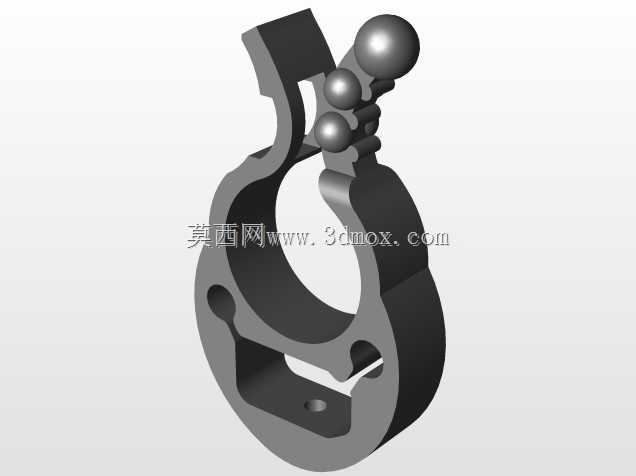

在工业现场布线、设备管线排布作业中，这类卡箍式电缆支架主要解决小口径管道旁的线缆固定需求，适配直径17mm至24mm的圆形管道安装场景，常见于自动化生产线气路管道旁的传感器线缆固定、小型设备外置走线梳理、楼宇弱电管线与消防管道并行排布的夹持作业，替代传统扎带捆绑的固定方式，避免长期使用后扎带老化松脱、线缆移位剐蹭的问题。产品采用抱箍式开合结构设计，主体为带开口的环形卡接主体，环形侧壁预留安装孔位，既可以通过孔位穿装螺丝实现支架与安装面的辅助固定，也可依靠抱箍自身的抱紧力卡在管道外壁完成预装，开口处设置多组球形铰接的锁止结构，扣合后可通过球头间的卡合限位实现不同管径的适配抱紧，无需额外紧固件即可完成快速安装，适配现场不同管径的快速调整需求。设计阶段优先考虑材料的弹性与阻燃性能，选用TPU95A弹性阻燃材料，邵氏硬度95A的TPU既具备足够的结构强度维持支架形态，抱紧管道时不会出现过度形变导致的松脱，又有合适的弹性余量，可在一定范围内适配管径公差，安装时无需借助工具，徒手即可掰开开口卡入管道，扣合锁止结构后即可完成固定，阻燃属性可满足工业现场、弱电布线的防火要求，避免线缆短路引燃固定件的风险。支架的环形夹持面做了圆弧过渡处理，不会割伤管道外壁或线缆外皮，侧边延伸的线缆卡位结构可同时固定3根以内的小直径线缆，将线缆与管道并行排布固定，减少现场走线的杂乱感，避免线缆垂落被设备运动部件剐蹭。从安装边界来看，支架整体环形主体的外径比适配最大管径大12mm，锁止结构延伸长度为18mm，安装后在管道径向的突出尺寸控制在22mm以内，不会占用过多安装空间，适合狭小空间内的管线排布作业，侧壁的安装孔为直径3mm的通孔，适配M3规格的自攻螺丝或扎带穿孔辅助固定，即使在垂直走向的管道上安装，也可通过辅助固定避免支架受线缆重力下滑。实际使用中，这类支架可重复开合使用，后期管线调整时无需破坏支架即可拆卸移位，相比一次性扎带更便于产线改造、管线维护时的重复利用，弹性材质的抗振性能优异，在设备运行产生振动的场景下，也能持续保持抱紧力，不会出现硬质卡箍因振动松脱的问题，线缆卡位处的球形结构同时起到防滑作用，卡入的线缆不会沿支架轴向滑动，固定后线缆走线位置稳定，便于后期的线路排查与维护作业。
