四旋翼简化构型飞行器结构设计

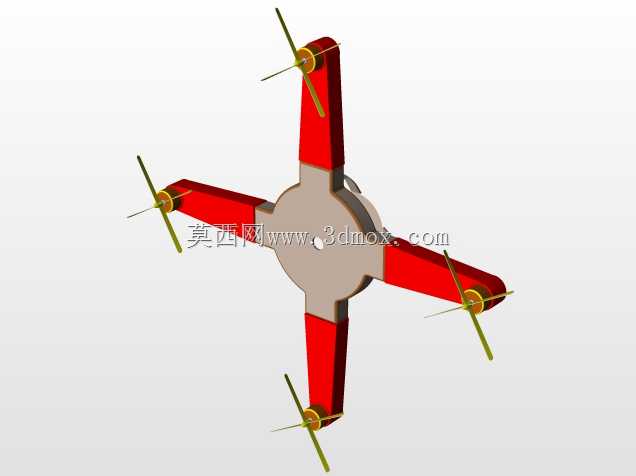

该构型采用中心对称十字布局，核心承载盘位于整机几何中心，四个悬臂沿径向等角度分布，每支悬臂末端独立配置旋翼动力单元，整体结构无多余冗余部件，属于典型的简化验证类构型。从实际应用场景来看，这类简化结构常被用于航空原理教学演示、飞控算法初期验证环节，也可作为小型低空巡检设备的基础承载框架，在不需要大载荷、长航时的作业场景下，能够快速完成功能验证，降低前期研发的试错成本。设计思路上优先考虑结构对称性，四个悬臂的长度、截面尺寸完全一致，旋翼安装座的定位基准统一从中心盘外圆面引出，保证四个旋翼的旋转平面处于同一水平面，抵消飞行过程中因结构不对称产生的偏航力矩，不需要额外增加配重块来调整整机动平衡。中心承载盘采用圆盘式结构，盘面预留的安装凸台可直接固定飞控板、电池模块等核心部件，安装边界以中心盘圆心为基准，所有外接部件的安装孔位均沿径向等距排布，方便不同规格的电子元件快速适配，不需要重新设计转接支架。悬臂采用等截面直臂结构，从中心盘连接处到旋翼安装座的截面尺寸保持一致，既可以降低加工成型的难度，也能保证每支悬臂的结构刚度均匀，在旋翼高速旋转产生的振动载荷下，各臂的形变幅度保持一致，避免因形变量差异导致旋翼平面倾斜，影响飞行姿态稳定性。旋翼安装座设计为垂直于悬臂端面的定位结构，保证旋翼转轴与悬臂轴线垂直，同时与中心盘平面保持平行，确保旋翼产生的升力方向垂直向上，不会出现水平方向的分力损耗。整机的外形尺寸以中心盘直径为基准，悬臂外伸长度与中心盘直径比例控制在1.2:1，既保证旋翼之间有足够的安全间距，避免旋转过程中出现桨叶碰擦的问题，也不会因悬臂过长导致整机结构尺寸过大，增加收纳和运输的难度。从安装边界来看，所有部件的连接位置均采用平面贴合定位，中心盘与悬臂的连接端面设置定位止口，装配时不需要复杂的工装夹具即可快速对准，装配完成后整机的同轴度误差可控制在较小范围内，能够满足基础飞行验证的精度要求。这类简化构型没有设计复杂的起落架、外壳等附加部件，核心目的是突出旋翼布局与动力匹配的核心逻辑，方便设计人员快速调整旋翼间距、悬臂长度等核心参数，验证不同参数组合下的飞行稳定性，为后续更复杂的整机设计提供基础数据支撑。
