V型六缸发动机活塞曲柄连杆装配结构

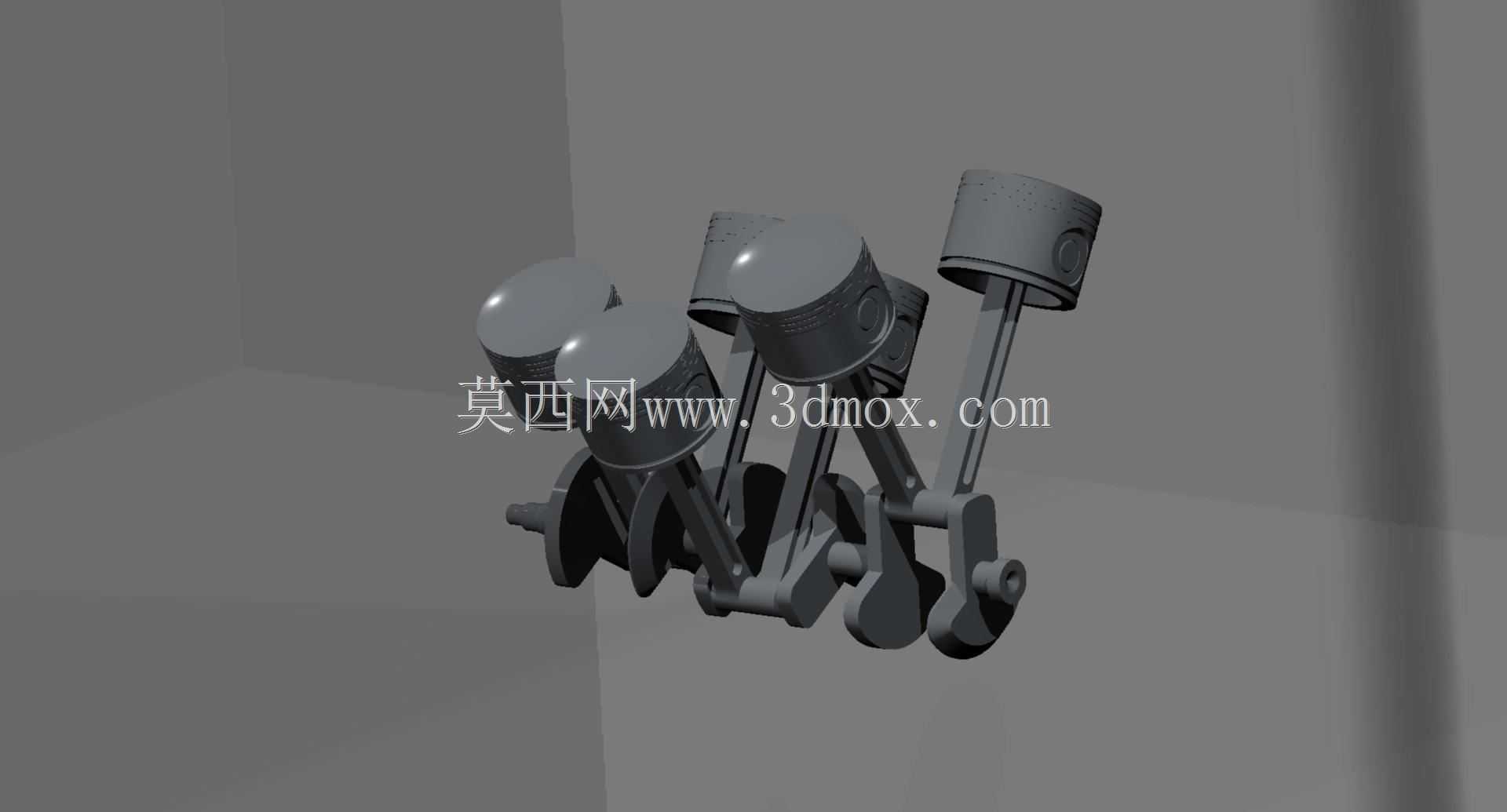

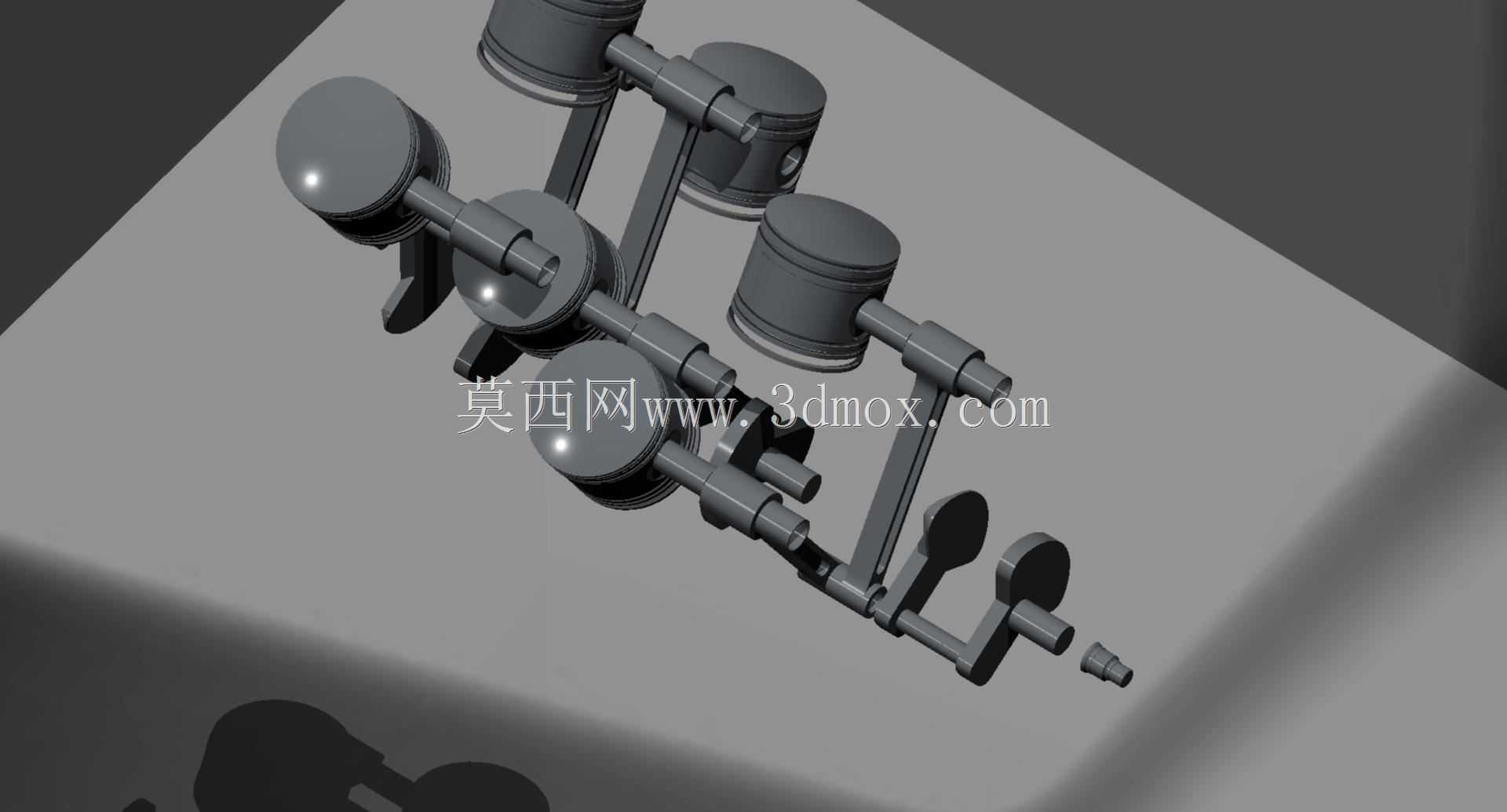

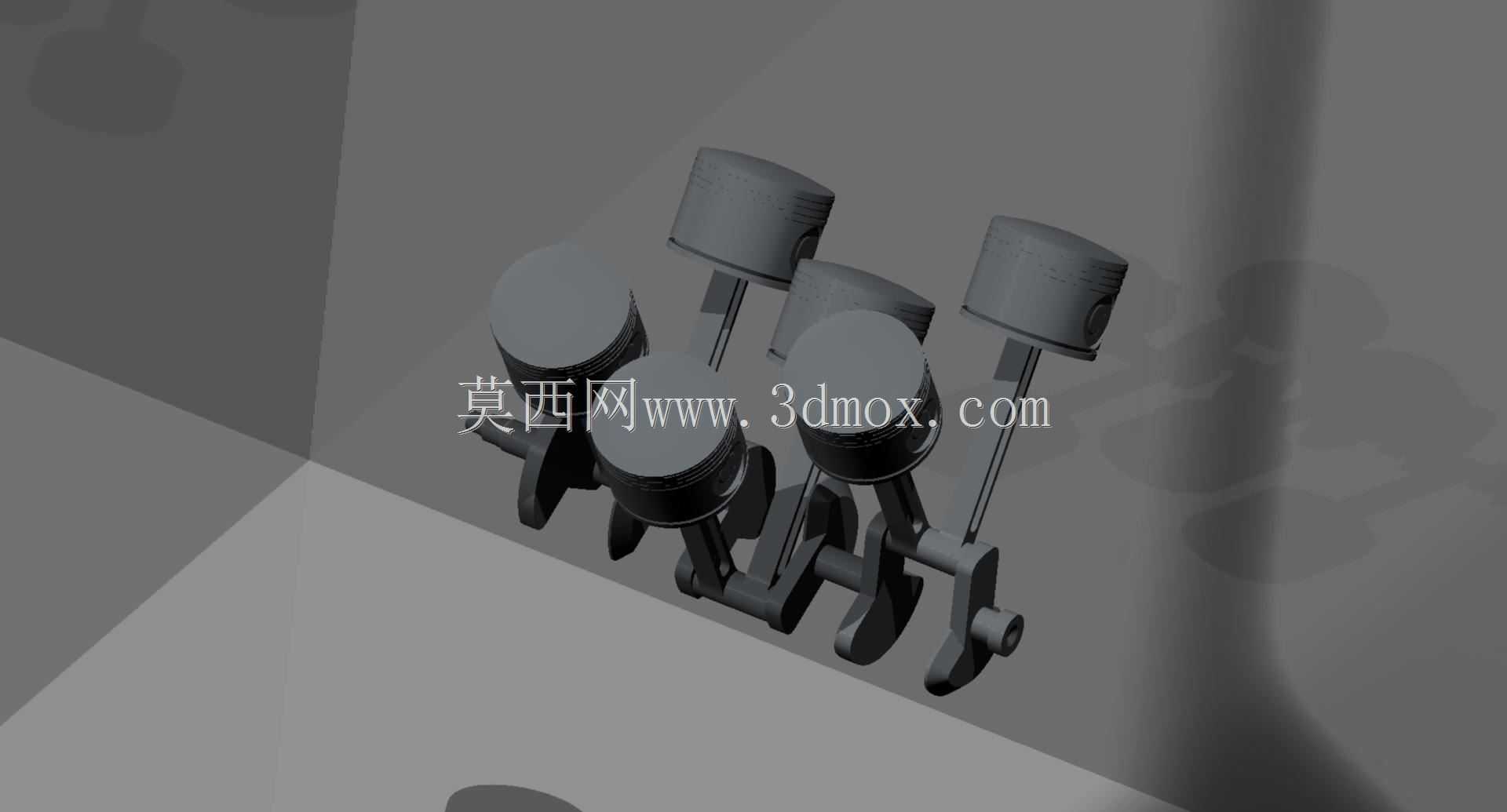

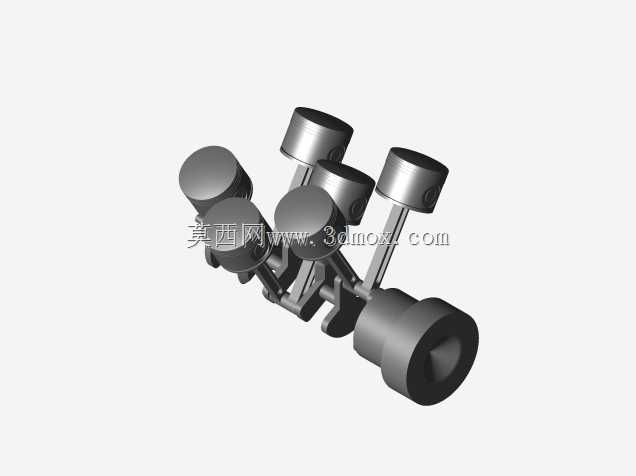

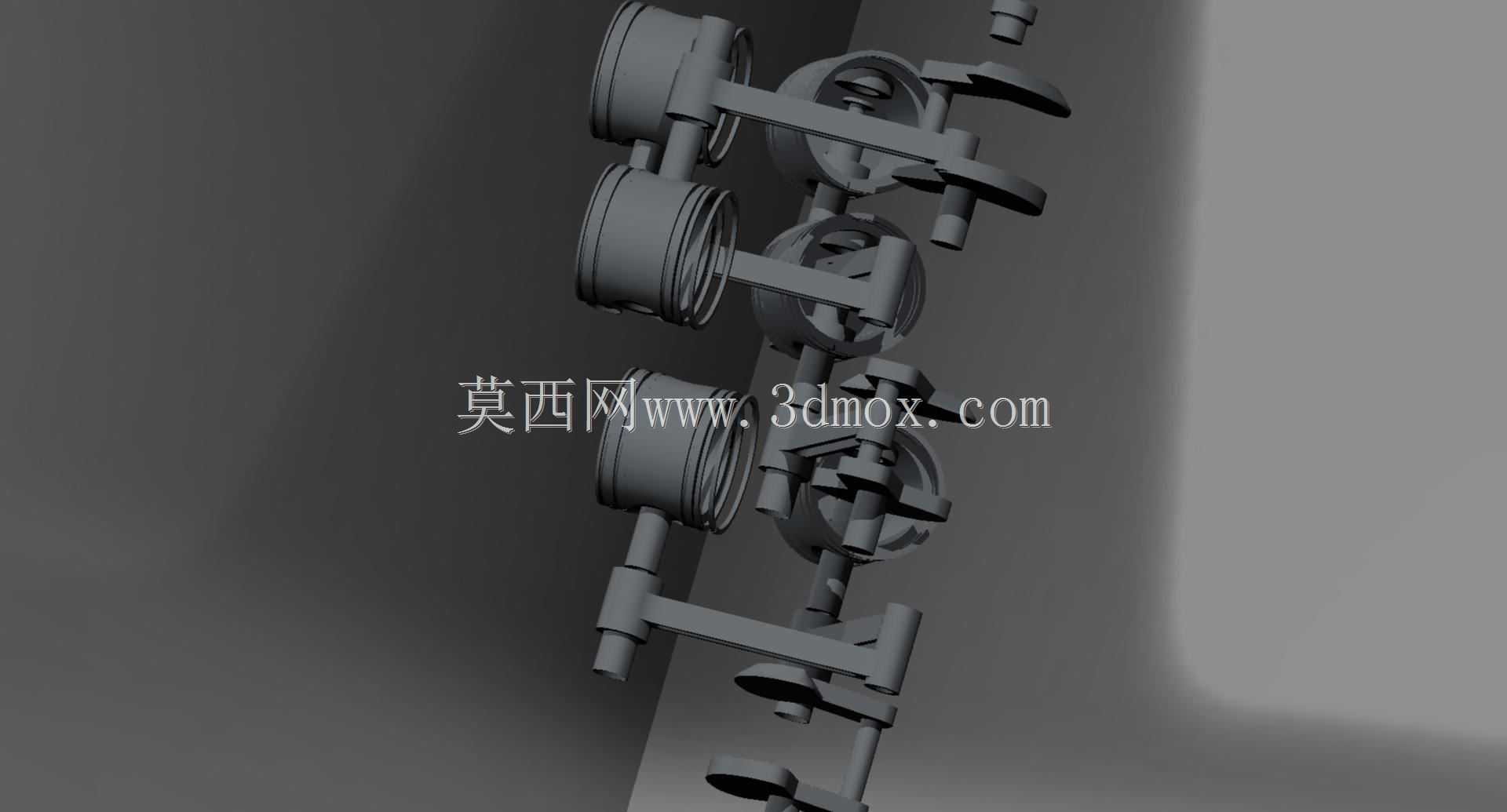

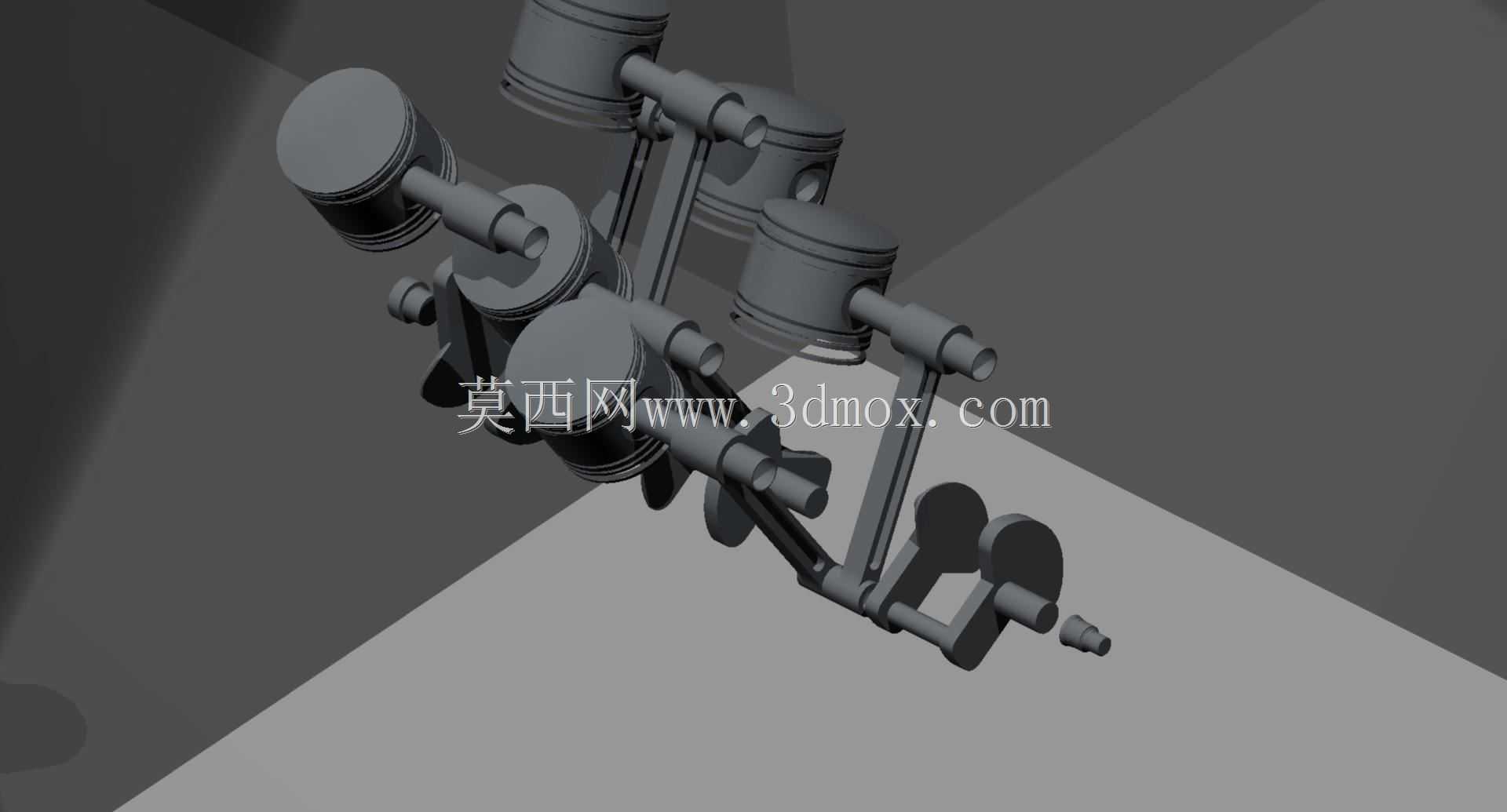

这套V型六缸动力单元的装配结构，核心围绕活塞组与曲柄连杆机构的空间布置展开，是乘用车、轻型商用车动力总成开发阶段常用的结构验证载体。在实际整车搭载场景中，这类V6布局的动力单元多用于中高端乘用车、轻型越野车辆以及小型工程作业机械的动力输出端，相比直列六缸结构，它的纵向安装尺寸更短，能给乘员舱留出更多布局空间，同时V型夹角的布置能抵消部分一阶往复惯性力，运转平顺性优于同排量直列四缸机型。从结构设计逻辑来看，这套装配体将六个活塞分为两列呈V型排布，每列三个活塞通过各自的连杆连接到同一根曲轴的曲柄销上，建模时严格遵循活塞销与连杆小头的配合间隙、连杆大头与曲柄销的安装避让边界，活塞环槽的位置、活塞裙部的型线都按照实际量产机型的配合要求做了还原，避免装配过程中出现运动干涉。实际工程应用中，这类装配模型常被用于前期动力舱的布局校核，工程师可以通过装配体快速确认发动机本体与周边副车架、冷却管路、进排气系统的安装间隙，也能用于曲柄连杆机构的运动仿真，验证不同曲轴转角下活塞的上止点、下止点位置，确认活塞顶面与气缸盖燃烧室的余隙高度是否符合压缩比设计要求。从安装边界来看，这套结构的曲轴轴向定位尺寸、缸体与缸盖的连接孔位都预留了标准的安装余量，两列缸体的夹角角度经过优化，既保证了连杆摆动时不会与缸体内壁发生刮蹭，也能让整机的宽度尺寸控制在常规横置或纵置动力舱的容纳范围内。活塞组的设计上，活塞销采用全浮式配合结构，连杆大头采用剖分式结构方便与曲轴的装配，每一组活塞连杆组件的重量差都控制在工程允许的公差范围内，避免运转时出现过大的离心振动。在做虚拟装配验证时，可直接调用总装配文件查看各组件的配合关系，也能拆分出单个活塞、连杆、曲轴零件做单独的结构强度校核，对于刚接触内燃机结构设计的从业者来说，这套装配体能直观展示V型发动机活塞与曲柄的运动传递逻辑，理解动力从燃烧室燃气压力到曲轴旋转输出的整个传递路径，也能为后续的配气机构、润滑系统附件装配提供准确的基体定位参考。
