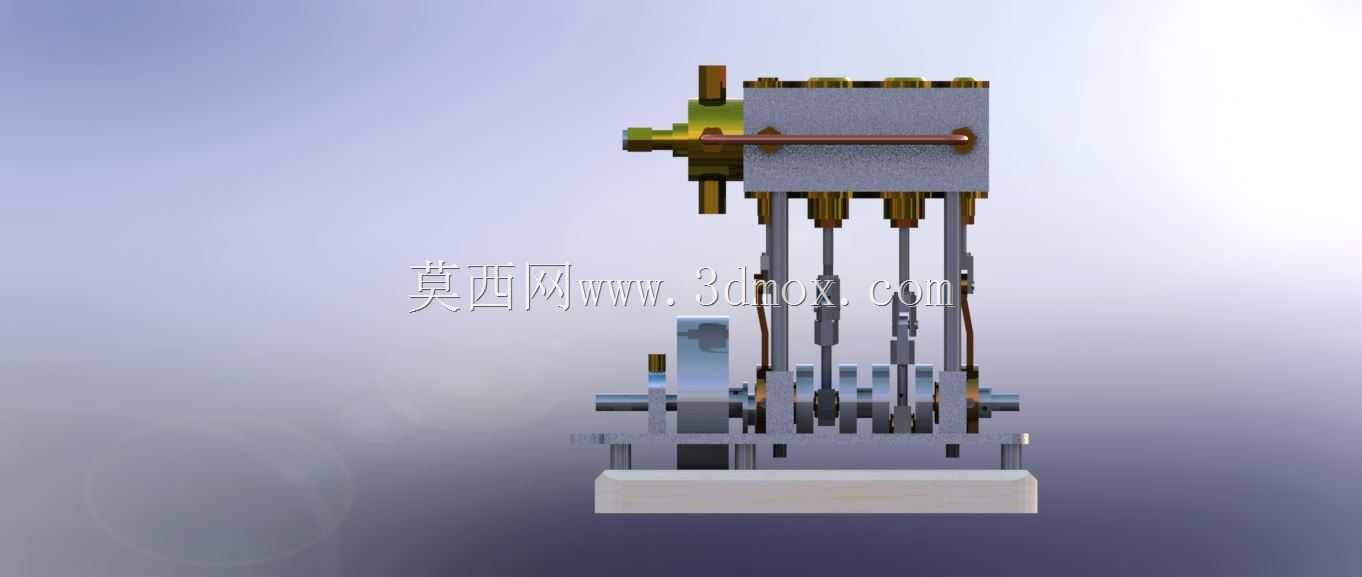

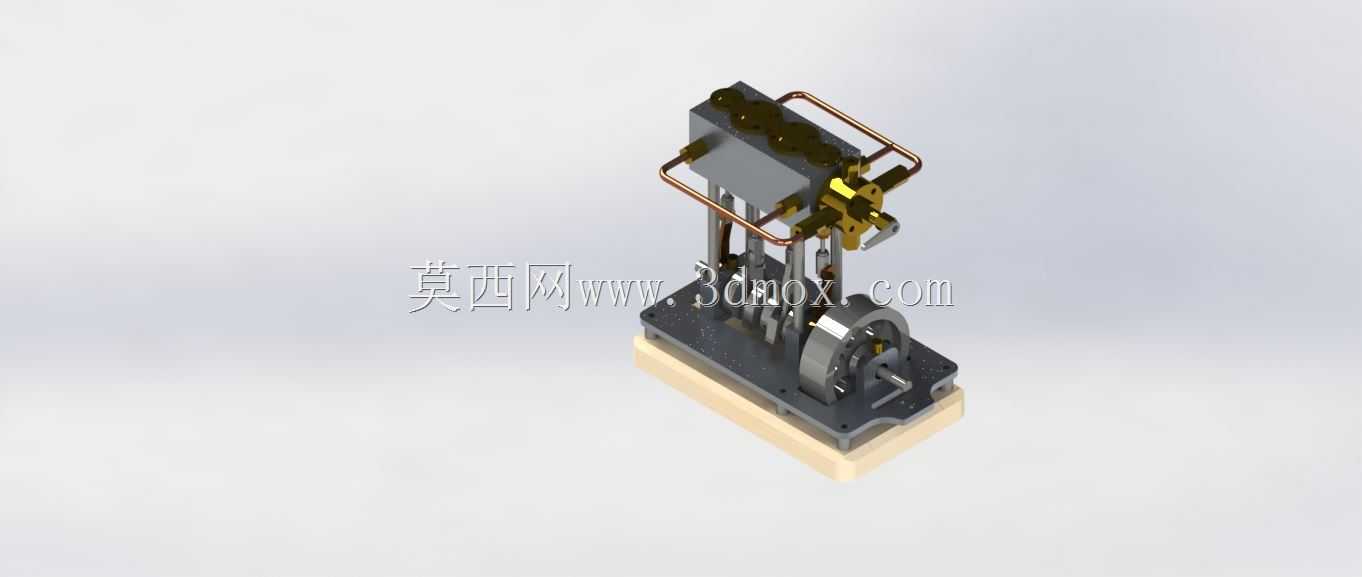

双缸立式船用蒸汽机动力装置结构

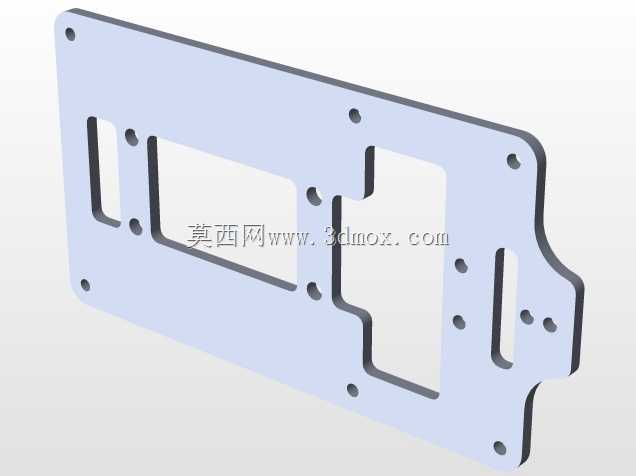

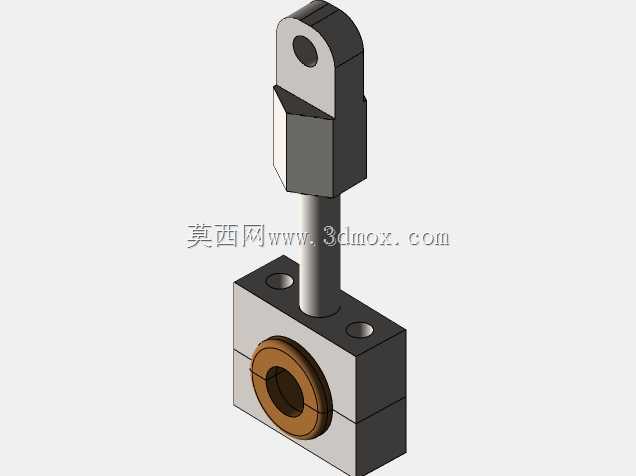

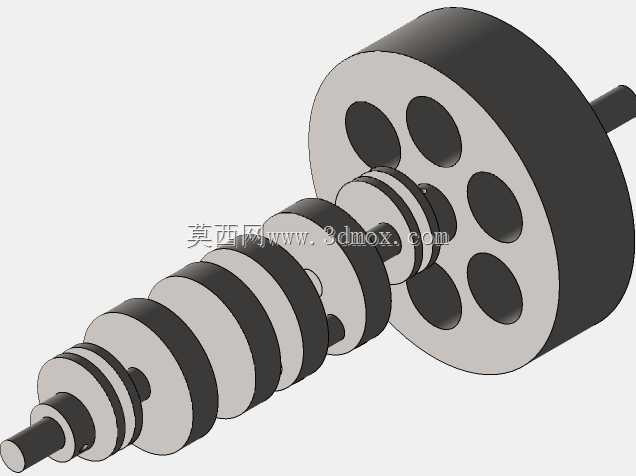

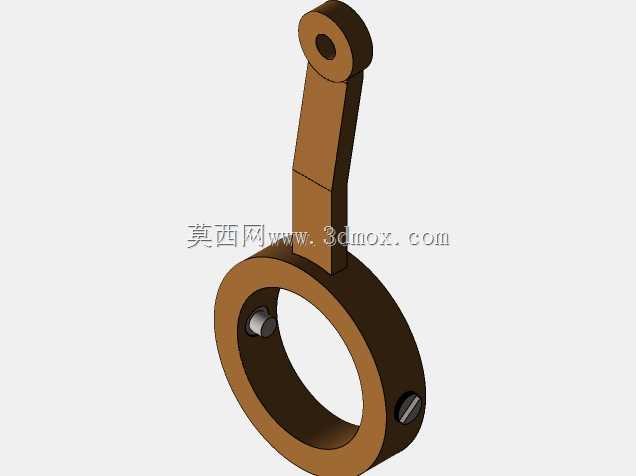

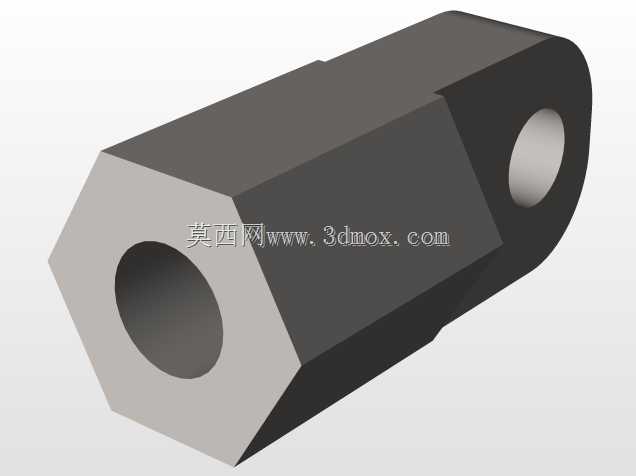

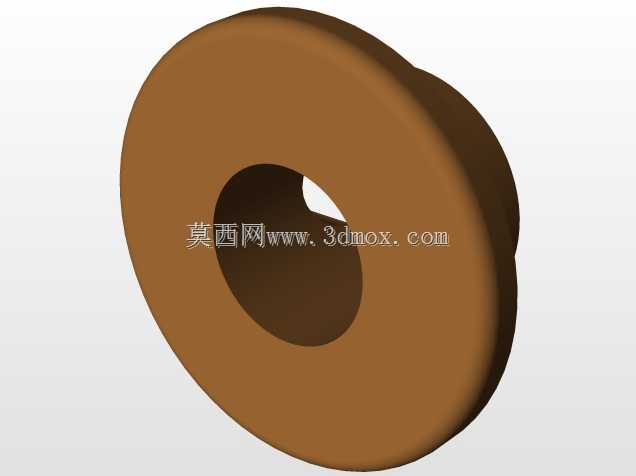

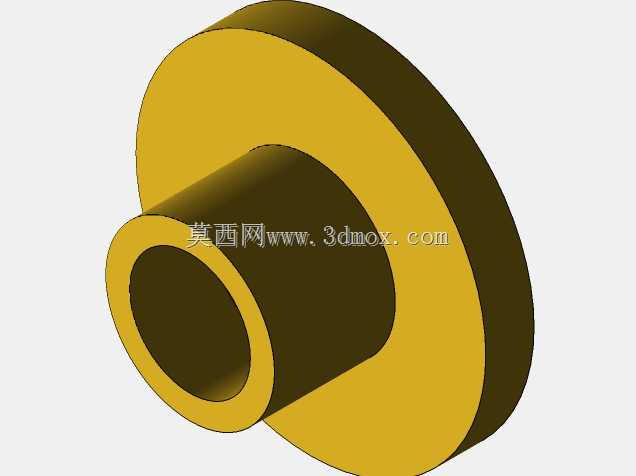

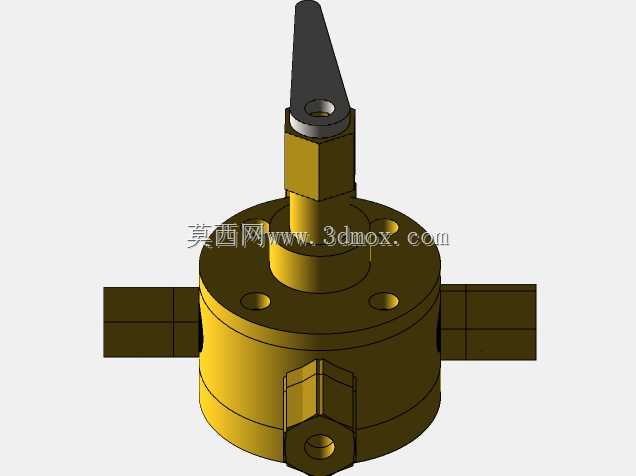

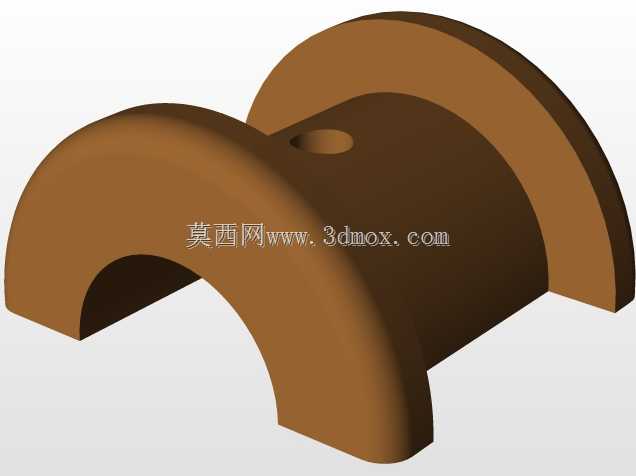

这款双缸立式动力装置主要适配小型内河船舶、作业艇的辅助动力场景，也可作为船舶教学演示、复古动力复刻项目的核心结构参考，在船舶动力发展史中，立式双缸蒸汽机曾凭借紧凑的竖向布局，解决了早期小型船舶舱内空间局促的动力布置难题，相比卧式结构能大幅缩减动力单元的横向占地，适配狭窄的机舱安装边界。从功能特性来看，双缸立式布局可通过两个气缸交替做功，抵消单缸结构的动力输出死点，让曲轴运转的平顺性得到明显提升，输出扭矩的波动幅度更小，能持续为船舶螺旋桨提供稳定的旋转动力，同时立式布置的气缸轴线垂直于基座平面，活塞组件的重力方向与运动方向重合，可减少缸套侧壁的偏磨损耗，延长核心运动部件的使用寿命。设计过程中首先明确了船用场景的安装约束，基座采用带木质减震垫层的平板结构，可通过螺栓直接固定在船舶机舱的承重基座上，整体竖向高度控制在适配小型船舶机舱净空的范围内，横向宽度避开舱内管线、油路的常规布置区域，安装时无需对原有舱室结构做大规模改造。管路布局上采用外置铜质导气管路，既满足蒸汽输送的密封要求，也能通过外露管路快速排查漏点，适配船舶运维中快速检修的需求，曲轴端集成的飞轮结构可储存做功冲程的多余动能，带动活塞顺利越过上下止点，保障低转速工况下的运转稳定性。结构拆分层面，整套装置包含气缸总成、活塞连杆组、曲轴飞轮组件、配气机构、基座固定单元几个核心模块，各部件之间通过定位销、螺栓实现刚性连接，装配时可按照从基座到曲轴、再到连杆活塞、最后装配气缸与管路的顺序完成组装，各配合面的公差设计兼顾了密封性能与装配便利性，活塞与缸套的配合间隙预留了热膨胀余量，避免蒸汽做功升温后出现卡滞问题。这类立式双缸结构的动力输出端可直接通过联轴器连接船舶的推进轴系，也可通过皮带轮外接小型发电机、舱底泵等船用附属设备，在早期无内燃机动力的船舶场景中，这类结构可通过燃煤锅炉提供的高压蒸汽持续输出动力，对燃料的适应性较强，即便在缺乏精炼燃油的场景下也能稳定工作。建模过程中对各运动部件的运动干涉做了完整校核，连杆摆动范围、曲轴回转半径都做了边界验证，确保全行程运转中无部件碰撞问题，配气机构的联动结构与曲轴转角做了匹配设计，可精准控制进排气时序，保障蒸汽能量的利用效率，基座上的安装孔位按照船用设备的通用安装间距设计，可适配多数小型船舶的动力安装位，无需额外制作转接板件。
