五缸星型径向活塞发动机结构设计

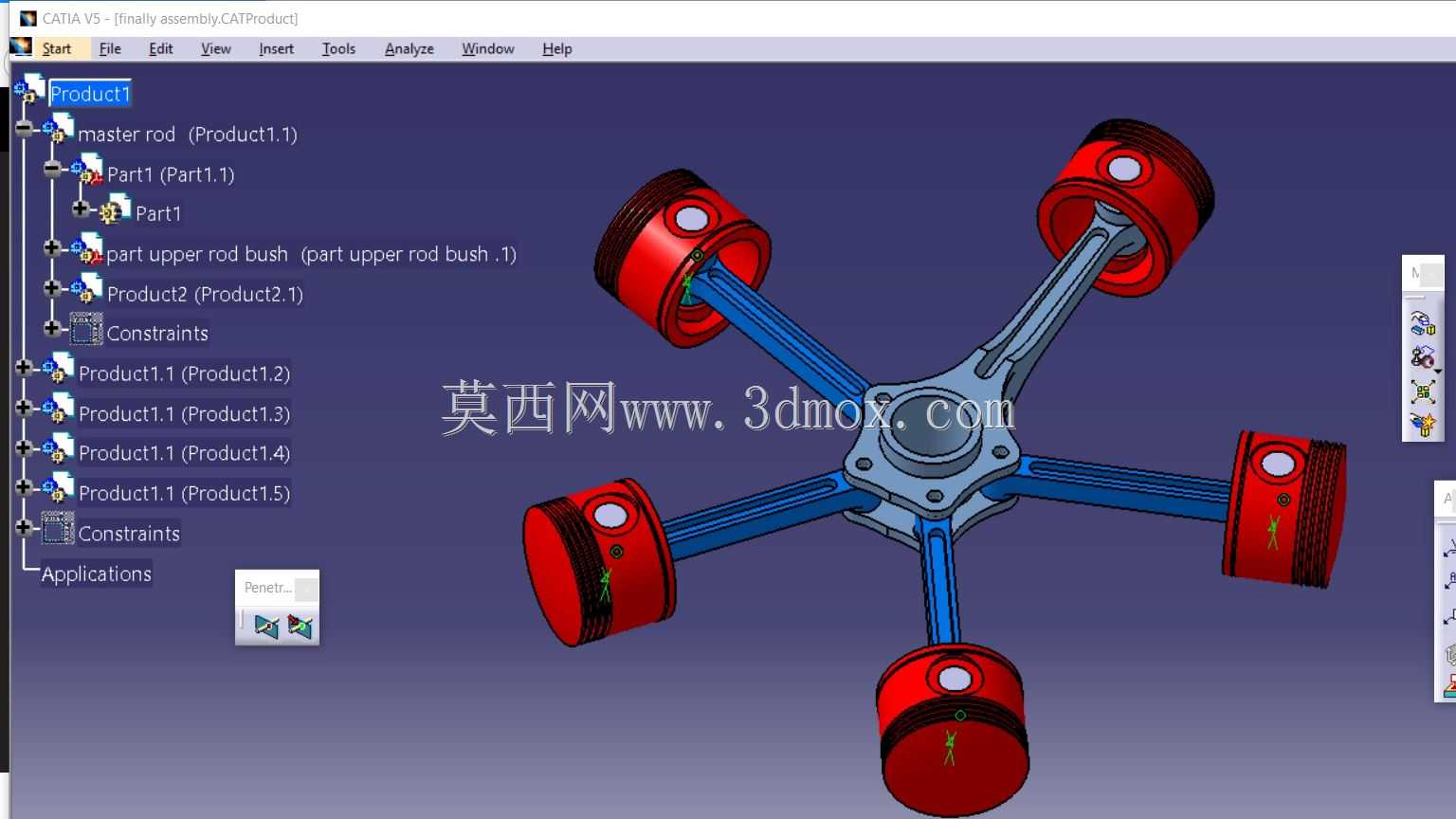

这款五缸径向布置的活塞动力装置，早期广泛应用于轻型通航飞机、小型农业作业机械以及部分特种应急动力机组场景，相比直列或V型动力布局，其核心优势在于曲轴长度更短，整机结构紧凑度更高，相同输出功率下的整机自重更低，且迎风面的风冷散热效率更具优势，不需要额外布置复杂的水冷管路系统，适配野外无复杂维护条件的作业场景。从结构设计逻辑来看，五个气缸以中心曲柄轴为圆心呈等角度星型排布，每根连杆分别连接对应气缸内的活塞与中心曲柄销，活塞在气缸套内做往复直线运动时，通过连杆将直线推力转化为曲柄的旋转扭矩，这种布局下所有活塞的往复惯性力可通过中心结构实现部分自平衡，能有效降低整机运行时的振动幅值，减少额外平衡块的配置重量。建模过程中需要重点关注各连杆与曲柄销的铰接间隙、活塞与气缸壁的配合公差，避免运动仿真过程中出现构件干涉；同时要严格控制各气缸的中心轴线交汇于曲柄旋转中心，保证各缸的做功行程相位差均匀，避免输出扭矩出现大幅波动。从安装边界来看，这类径向动力装置的安装法兰通常布置在机匣后侧，对接传动系统时需要匹配输出轴的花键规格与轴向定位尺寸，整机的径向轮廓尺寸由气缸长度决定，安装时需要预留足够的迎风散热空间，周边不能布置遮挡气缸散热鳍片的结构件，避免长时间高负荷运行时出现气缸过热、活塞卡滞的故障。实际应用中这类结构的动力装置低速扭矩输出特性优异，启动响应速度快，在轻型动力场景下的可靠性表现突出，建模时还原了活塞环槽、连杆衬套、曲柄定位台阶等细节结构，可直接用于运动仿真验证、教学演示以及同类型动力装置的结构参考，装配过程中需要注意各连杆的安装顺序，避免相邻连杆在曲柄旋转过程中出现运动碰擦，各铰接位置的润滑通道也在模型中做了对应预留，匹配实际设备的润滑系统设计逻辑。
