法兰连接手轮驱动截止阀组件设计

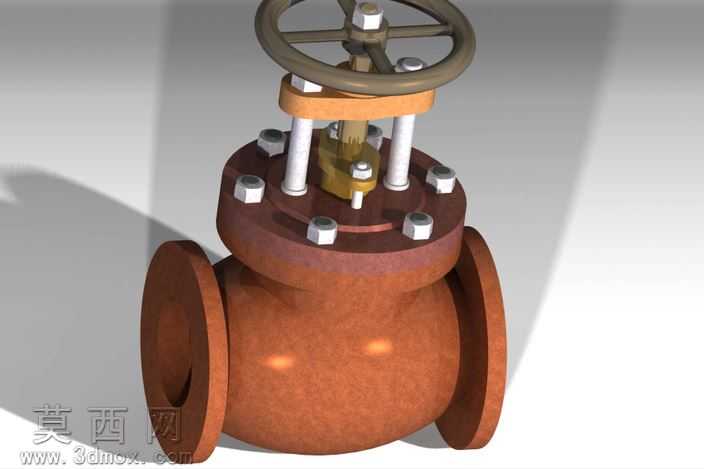

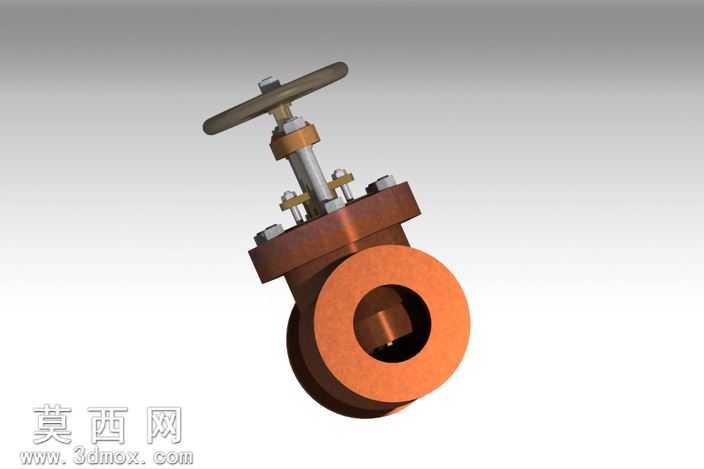

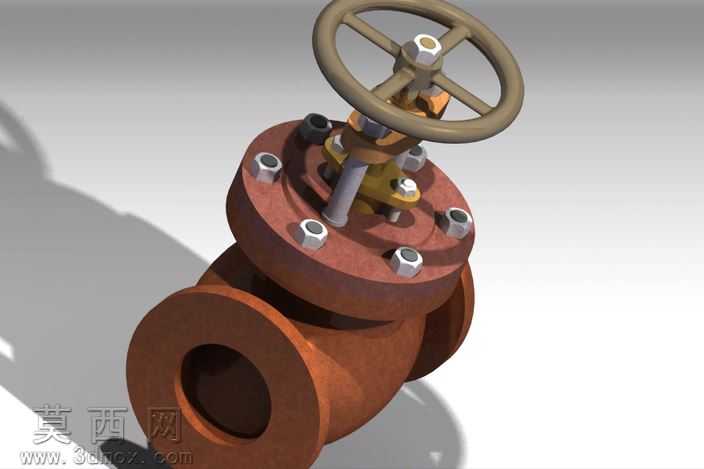

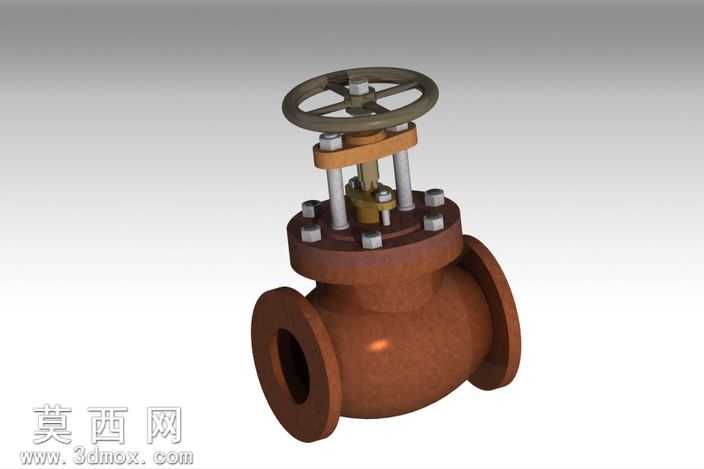

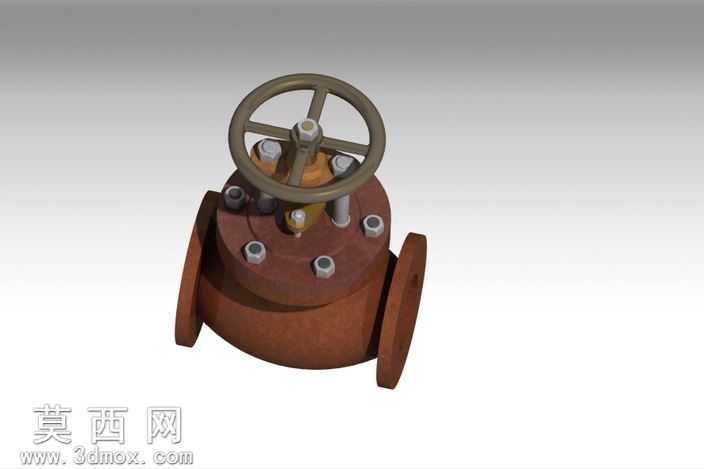

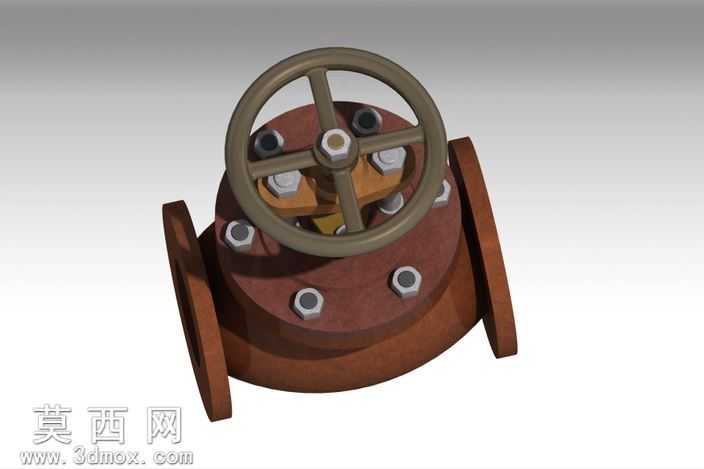

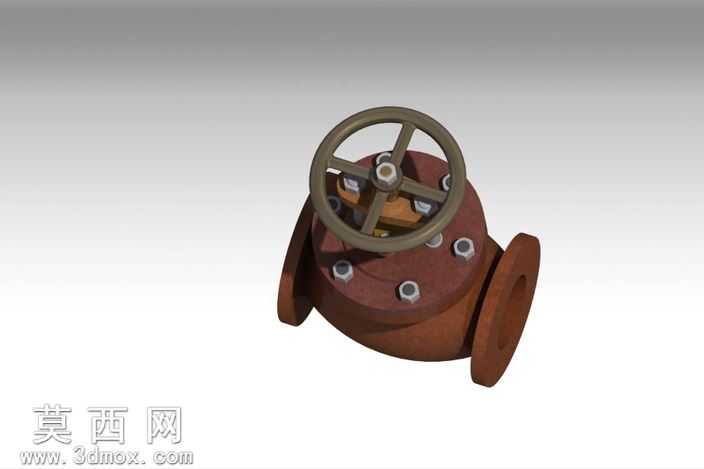

本作品为法兰连接式截止阀的完整三维组件设计，建模过程严格遵循工业截止阀的实际结构比例与装配逻辑，先通过草图绘制勾勒出阀体、阀盖、手轮、阀杆、密封组件、连接螺栓等各零件的基础轮廓，再通过拉伸、旋转、扫掠、布尔运算等特征操作完成单个零件的精细化建模，每一处结构都对应实际截止阀的功能需求：阀体采用流线型内腔设计，可降低介质流经时的流阻，两侧法兰盘预留标准螺栓孔位，适配工业管路的法兰连接安装要求；阀盖与阀体通过周向均匀分布的螺栓实现紧固连接，二者接触面预留密封槽位，可加装密封垫片实现介质防漏；手轮采用轮辐式结构，兼顾操作施力的便利性与结构强度，中心与阀杆通过嵌合结构固定，转动手轮即可带动阀杆做升降运动，实现阀瓣与阀座的贴合或分离，以此控制管路的通断与介质流量调节。材质渲染阶段针对不同零件的实际工业用材设置对应材质属性：阀体与阀盖赋予铸铁材质，调整表面粗糙度与锈褐色金属质感，还原工业铸钢阀件的真实外观；手轮赋予铸铁哑光材质，螺栓、阀杆等金属配件赋予抛光钢材质，通过调整反光度、粗糙度参数区分不同金属件的质感差异，密封件部位赋予橡胶材质的哑光深色属性，让各零件的材质区分清晰可辨。装配阶段严格按照实际阀门的装配顺序添加配合约束，阀杆与阀盖添加同轴心与轴向滑动约束，手轮与阀杆顶端添加同轴心与固定约束，连接螺栓与对应孔位添加同轴心与端面贴合约束，确保整个阀门组件的装配关系符合实际生产装配逻辑，无干涉错位问题。整体设计围绕工业管路截断类阀门的实用功能展开，结构完整细节到位，可用于阀门结构教学、工业管路系统装配模拟、产品展示等场景，完整还原了手动法兰截止阀的全部结构特征与工作原理。
