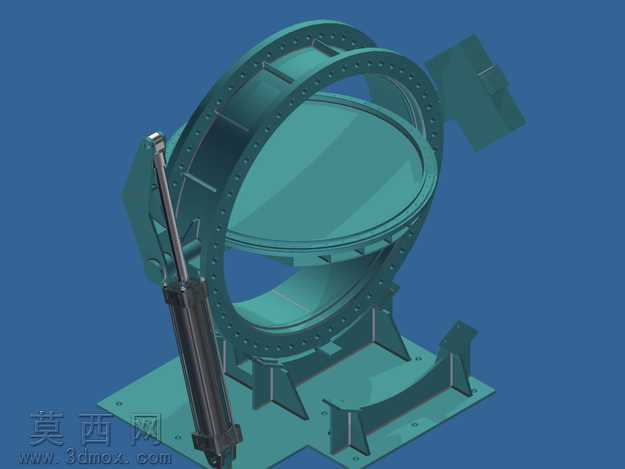

液动硬密封蝶阀DN1700三维结构设计

本作品为大口径液动蝶阀的完整三维设计模型，采用Autodesk Inventor完成全参数化建模与装配校验，整体建模过程严格遵循水力发电行业管道阀门的设计规范，针对DN1700的超大通径工况做了专项结构优化。建模阶段首先完成核心过流部件的参数绘制：蝶板采用球面硬密封结构，建模时精准控制密封面的弧度公差，通过曲面放样、加厚切除等特征完成蝶板的流线型结构设计，既保证密封面的贴合精度，又降低介质流通时的流阻损失；阀体外圈采用带法兰连接的箱式加强结构，通过环形阵列特征完成法兰螺栓孔的均布排布，同时在阀体外侧添加径向加强筋结构，通过筋特征、圆角过渡处理提升大口径阀体的结构刚度，避免高压工况下的阀体形变。驱动部分采用液压油缸直驱结构，建模时完整还原了油缸的缸筒、活塞杆、密封端盖、铰接支座等细节结构，通过角度约束、同轴心配合完成驱动机构与阀杆的装配连接，可在装配环境下模拟阀门0-90度的启闭动作，校验驱动行程与蝶板转动角度的匹配关系，避免运动干涉。支座部分采用分体式焊接支撑结构，通过拉伸、切除、焊接坡口特征完成底座的建模，底座预留地脚螺栓安装孔，通过装配约束保证阀体安装后的水平度与同轴度。材质渲染阶段针对不同部件做了区分设置：阀体、蝶板、支座等金属结构件赋予铸钢材质，调整金属粗糙度、反射参数还原铸件的哑光金属质感；液压油缸的活塞杆赋予抛光不锈钢材质，缸筒赋予深色防锈漆材质；密封件部位赋予丁腈橡胶材质，通过不同材质的视觉区分清晰展现阀门的结构层次。设计过程中重点考量了大口径阀门的工况适配性：硬密封结构可承受水力发电场景下的高压水流冲击，液动驱动方式可实现大扭矩输出满足大尺寸蝶板的启闭需求，整体结构的加强设计可适配长周期稳定运行的使用要求，所有部件的建模精度均满足后续工程出图、生产加工的参数要求，可直接用于水力发电站管道系统的方案设计、结构校验与施工模拟。
