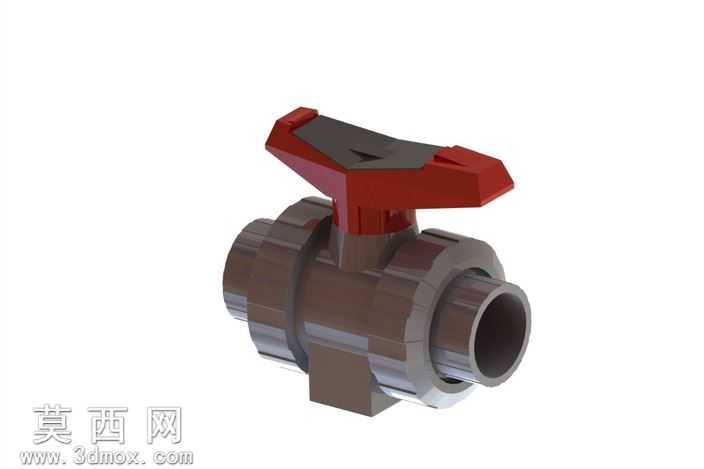

带红色手柄的塑料球阀三维结构设计

本作品为手动塑料球阀的三维建模成果，建模过程严格遵循民用给排水管路球阀的实际尺寸比例，在三维软件中先通过旋转特征构建阀体的中空流道主体，流道采用等径直通设计，保证流体通过时的阻力最小，阀体两端的活接结构采用拉伸与阵列特征完成，活接螺母的防滑棱边通过圆周阵列均匀排布，还原实际产品安装时的防滑操作结构。手柄部分采用拉伸加拔模特征制作，红色手柄的指示箭头区域做了凹陷结构设计，用于标识阀门的开关状态，手柄与阀芯的连接部位做了对应的卡槽结构，保证装配时手柄与阀芯的同步转动无松脱。阀芯采用球体旋转特征构建，球体中部的通孔与阀体流道同轴度严格对齐，保证阀门全开时流道完全贯通，阀杆部位做了对应的密封槽结构预留，用于模拟实际产品的密封圈安装位置。材质渲染阶段，阀体部分赋予深棕色硬质PVC材质，调整材质的粗糙度参数模拟塑料件的半哑光质感，活接螺母赋予浅灰色PP材质，表面做细微的磨砂纹理处理，红色手柄赋予亮红色工程塑料材质，手柄顶部的指示区域赋予深灰色硬质塑料材质，金属嵌件部分赋予哑光金属材质，区分不同部件的材质差异。结构设计上充分考虑球阀的实际工作逻辑，手柄转动90度即可实现阀门的全开与全关，各部件之间的装配间隙做了合理预留，既保证各活动部件的转动自由度，又还原实际产品的装配精度，整体模型结构完整，各部件特征清晰，可用于管路系统的装配演示、产品结构展示以及相关教学场景使用。
