凸轮轴曲轴活塞阀总成结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290443
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计
  • 凸轮轴曲轴活塞阀总成结构设计

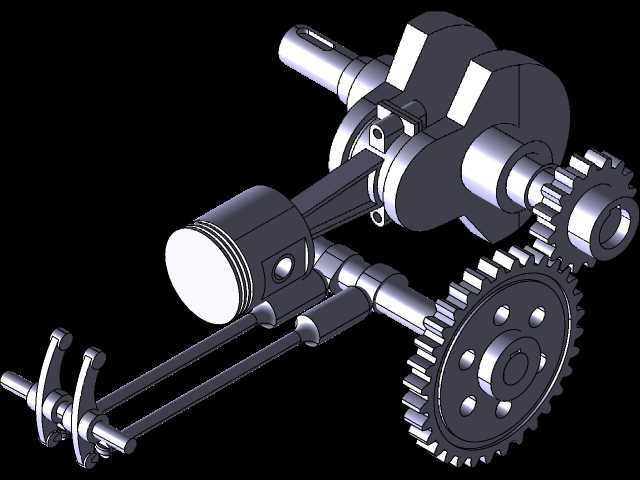

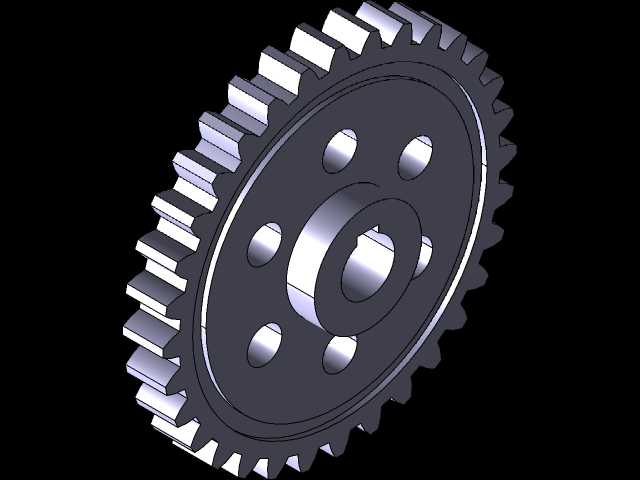

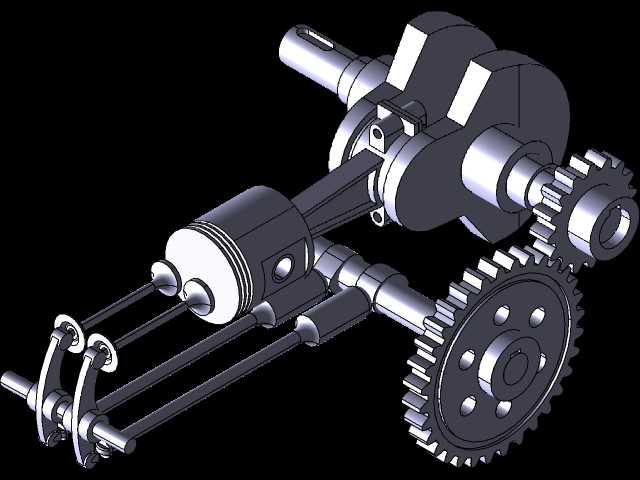

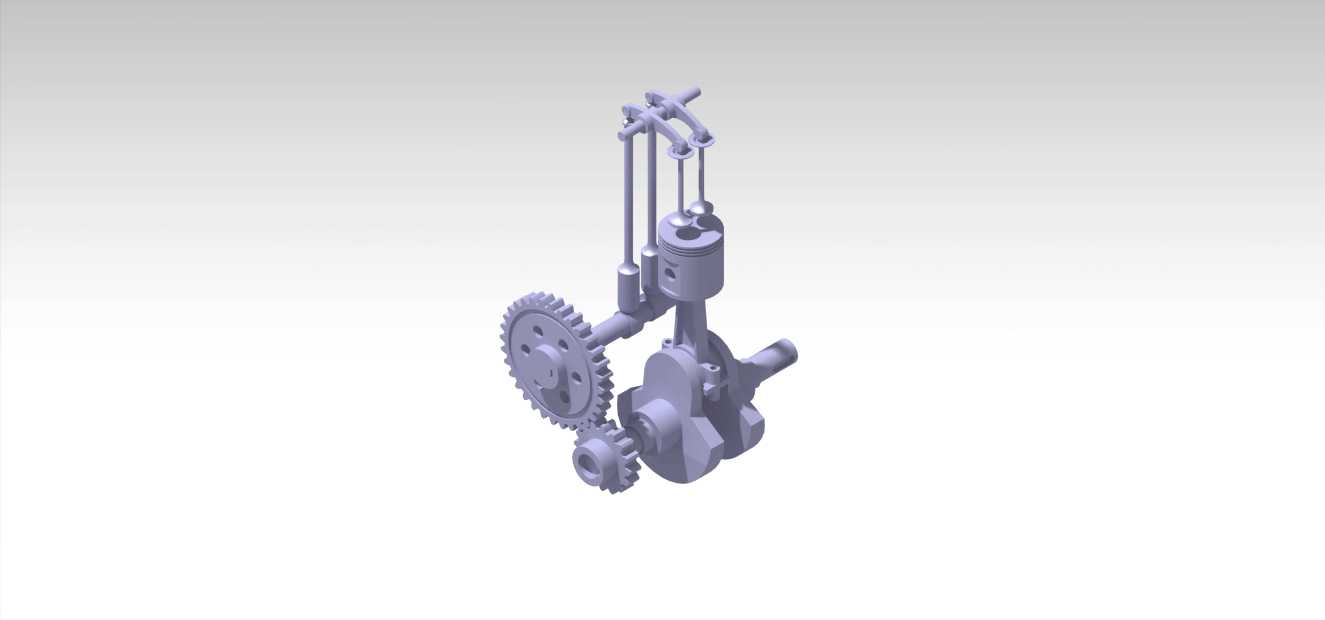

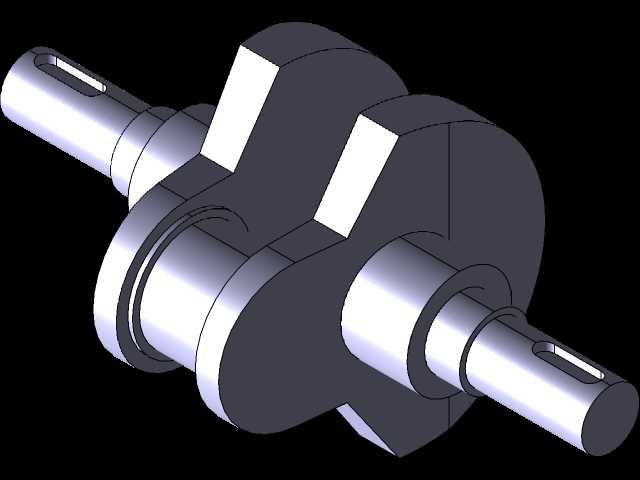

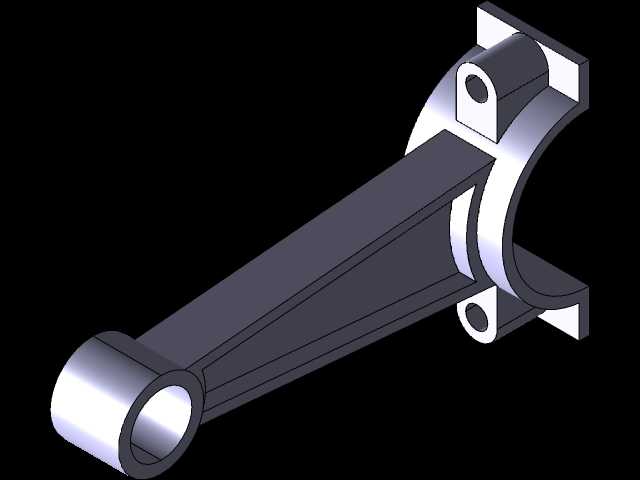

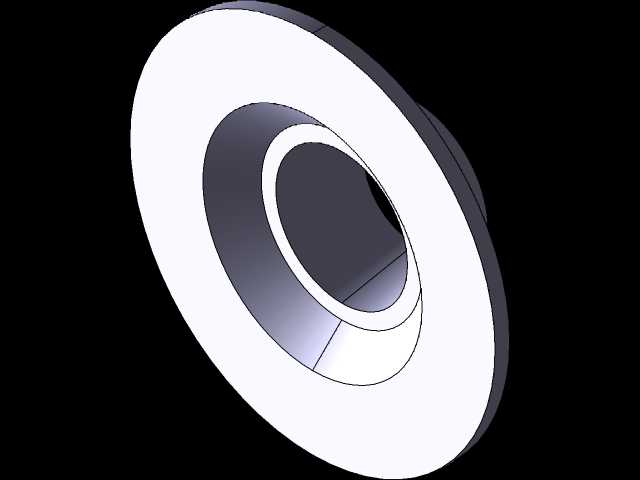

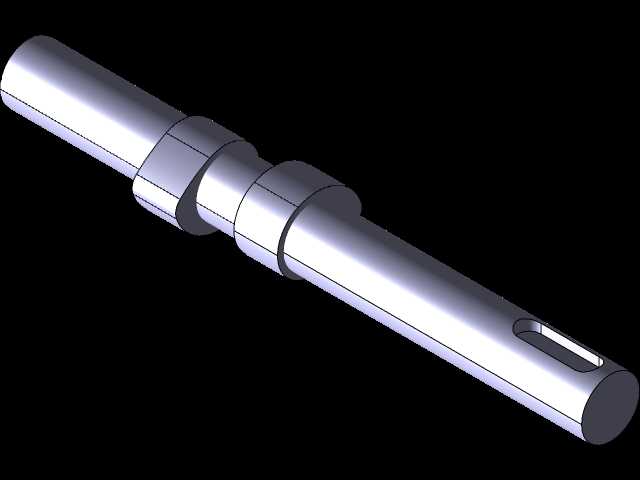

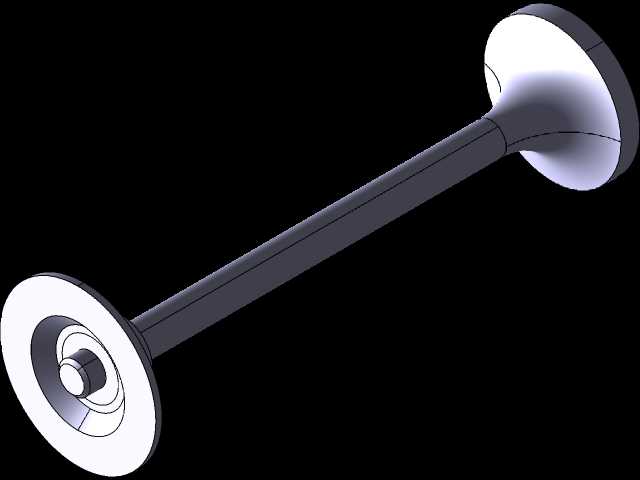

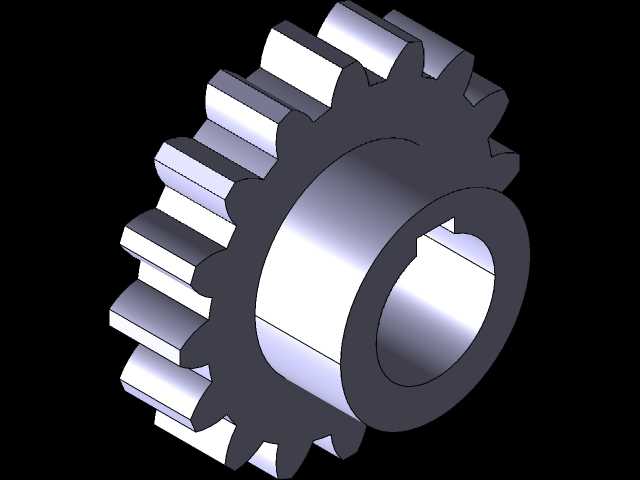

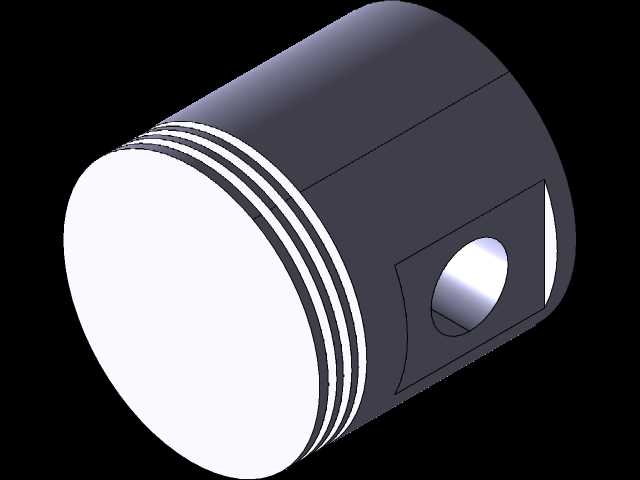

这套动力核心部件的结构设计,首先要匹配小排量内燃动力的实际运行工况,覆盖通用小型动力设备、轻型代步车辆的动力输出需求,在结构搭建阶段就需要兼顾配气相位精度、曲柄连杆机构运动平顺性、阀组启闭响应速度这几个核心性能指标。从实际装配场景来看,该总成的安装边界需要适配常规卧式/斜置式动力舱布局,曲轴输出端的轴伸尺寸、安装法兰孔位要匹配后续传动系统的对接公差,凸轮轴的支撑轴颈同轴度需要控制在合理公差范围内,避免高速运转时出现配气相位偏移,导致动力输出效率下降。设计过程中优先梳理了各部件的运动干涉边界:活塞往复运动的上下止点位置与气缸壁的配合间隙,需要结合热膨胀系数预留合理余量,曲轴曲柄的回转半径直接决定活塞行程,在建模阶段通过运动仿真反复校核连杆摆动角度,避免运动过程中与曲轴箱内壁出现剐蹭。凸轮轴的型线设计直接决定进排气阀的启闭时序,建模时需要匹配曲轴的正时传动比,保证活塞运行到对应冲程位置时,阀组能够精准完成开启、闭合动作,阀组的弹簧安装位需要预留足够的压缩行程,避免高速运转时出现气门颤振、密封失效的问题。齿轮传动部分作为曲轴与凸轮轴的动力传递部件,齿形参数、啮合侧隙都按照通用动力设备的行业标准设定,既保证传动过程的平稳性,也能降低长期运转的磨损速率。整个总成的外部轮廓没有多余的突出结构,所有外接油路、气路的接口位置都预留了标准安装位,方便后续对接润滑系统、进排气系统的配套管路,各部件的拆分结构也兼顾了后期维护的拆装便利性,易损的阀组密封件、活塞环组件都可以在不拆解核心曲轴箱体的情况下完成更换。从结构强度角度,曲柄部位的过渡圆角、活塞销座的加强筋结构都做了针对性优化,能够承受常规工况下的交变载荷冲击,避免长期运转出现应力集中导致的部件断裂问题。
