壁面爬行真空吸附式移动作业装置

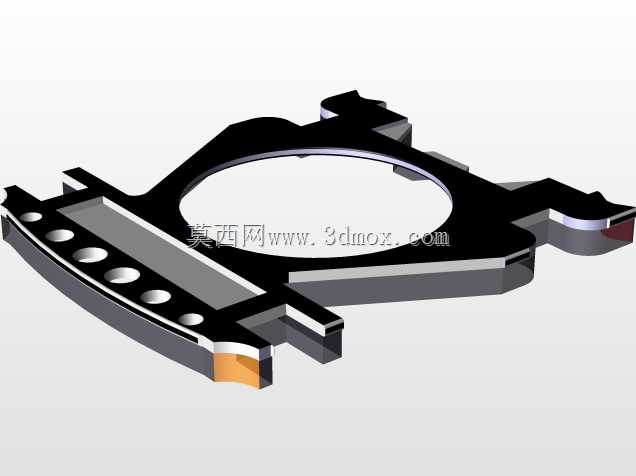

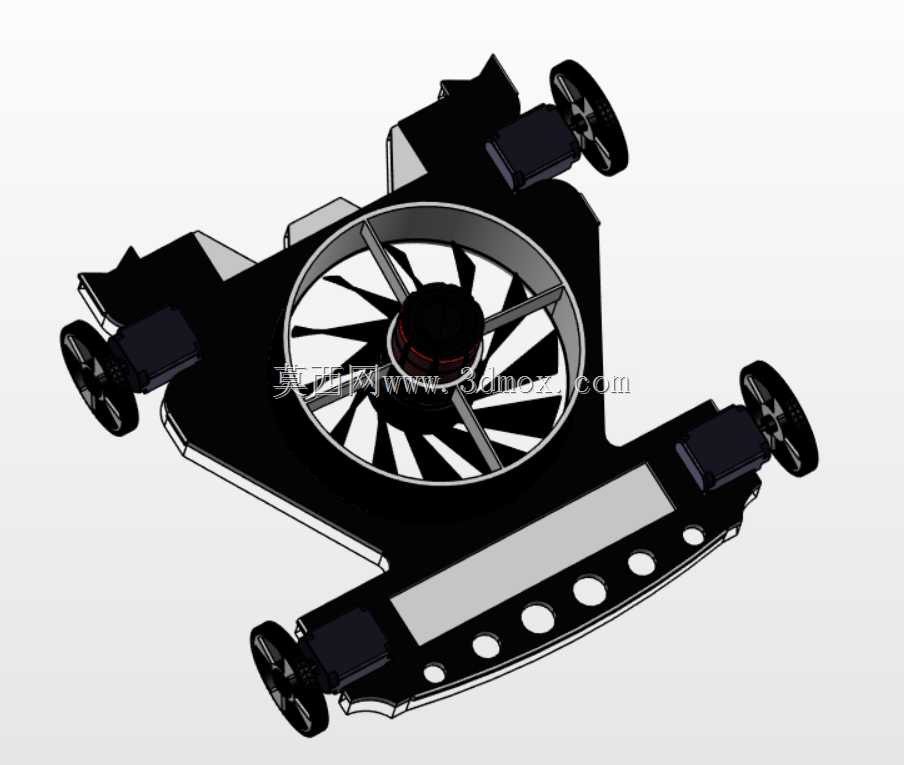

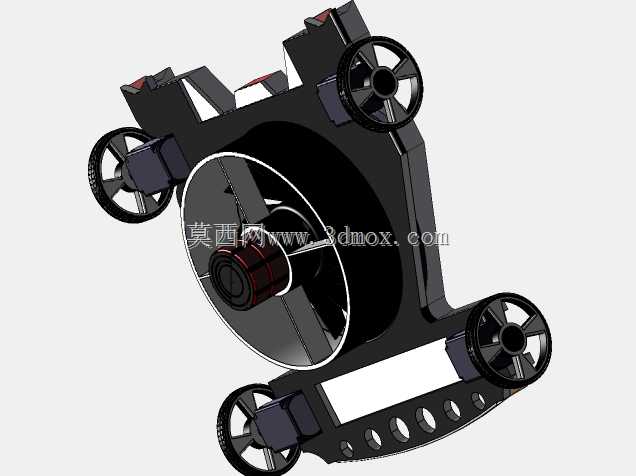

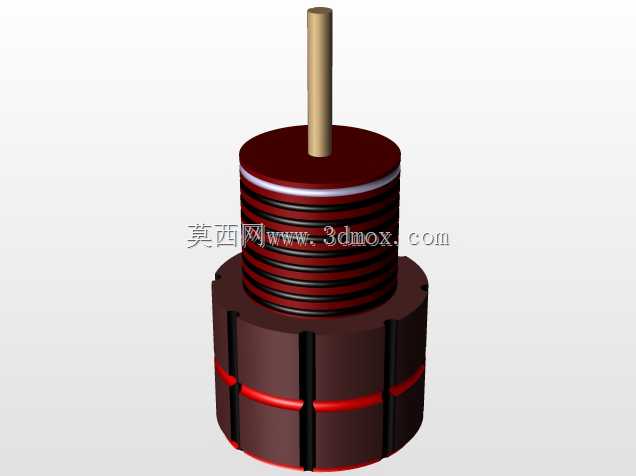

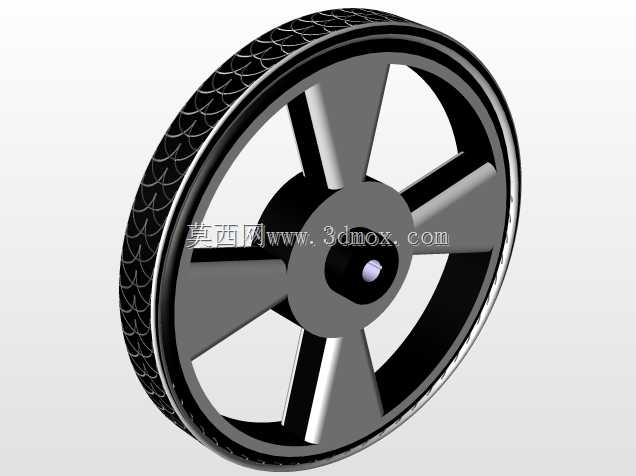

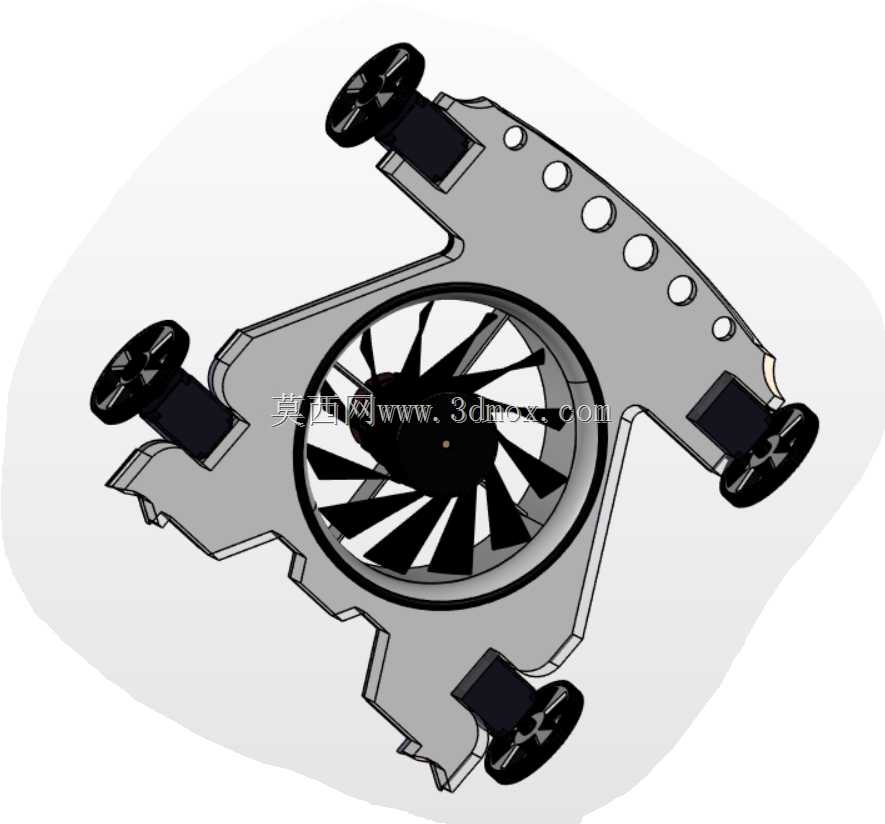

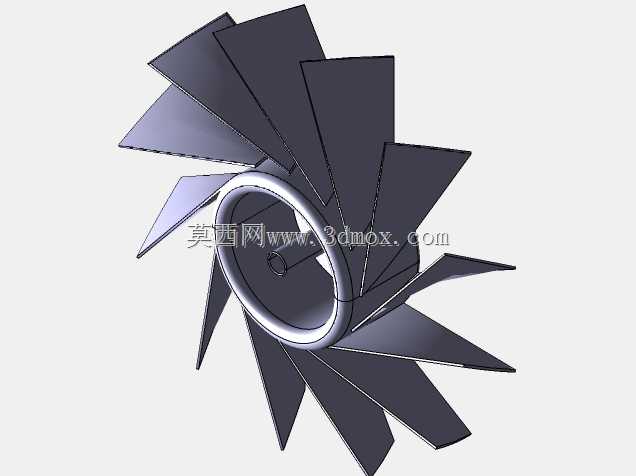

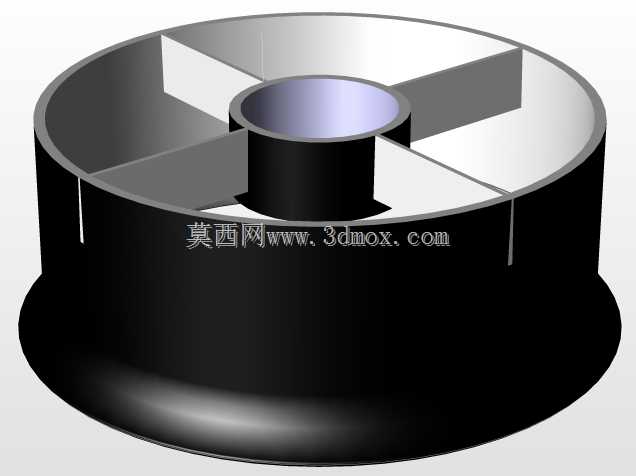

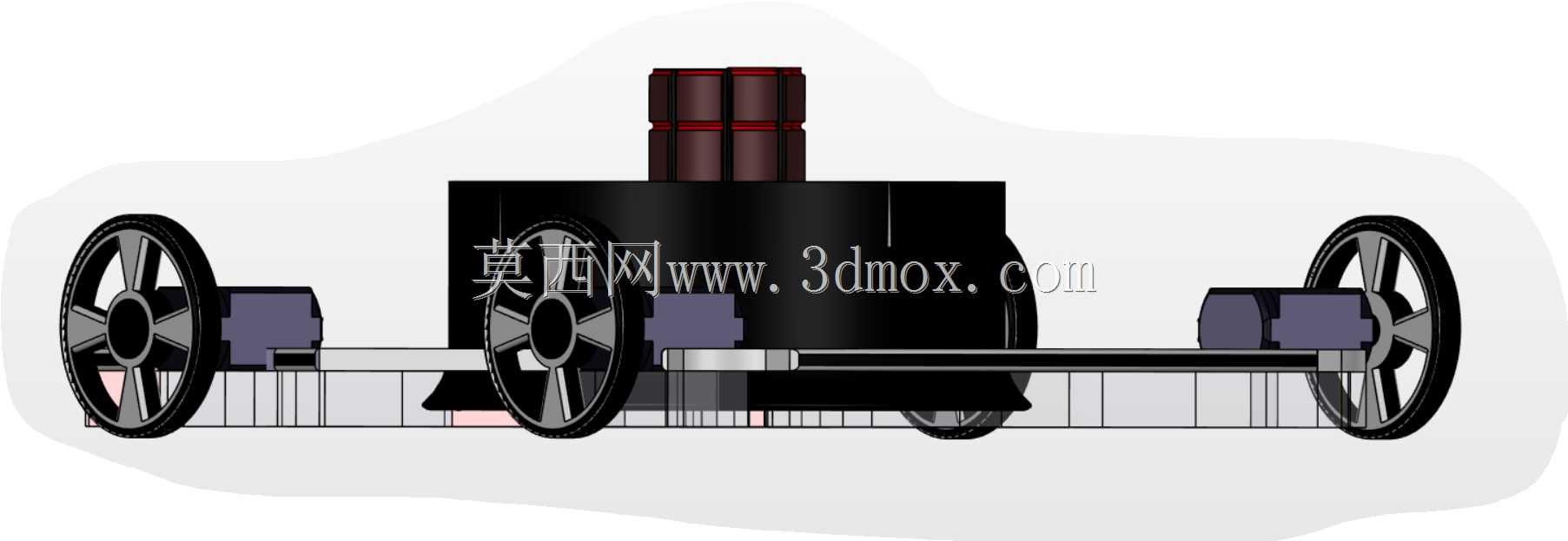

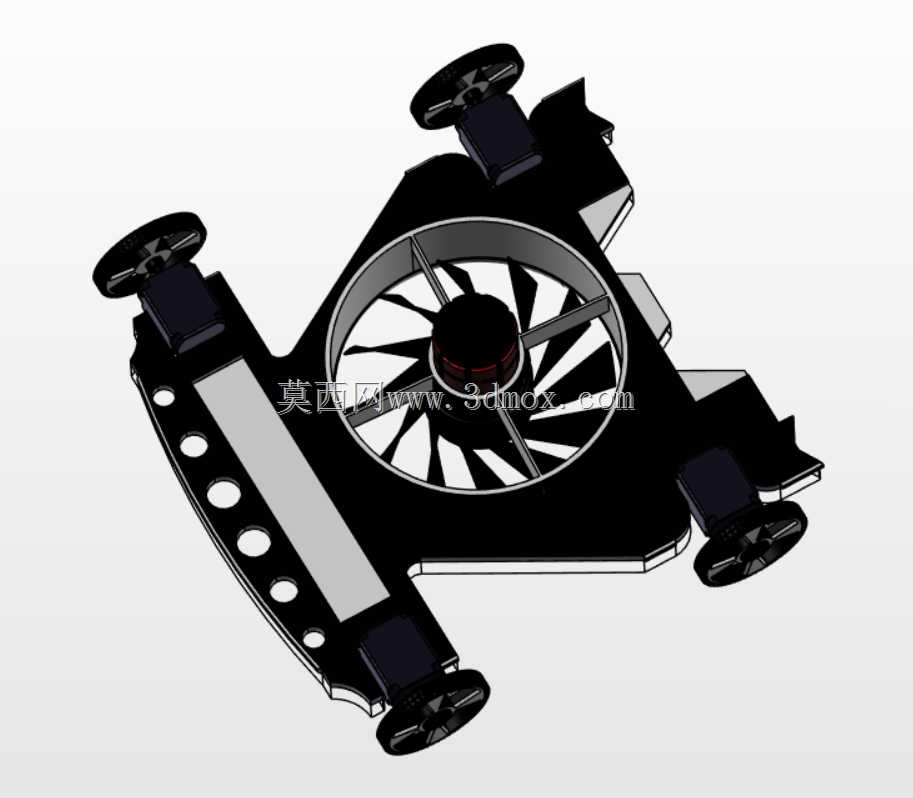

该装置核心依靠离心式叶轮高速旋转形成腔体负压，通过吸附力将整机牢牢压附在竖直墙面、天花板等倒置或垂直壁面，配合多组驱动轮实现壁面全向移动，可搭载检测、清洁、喷涂类作业模块，替代人工完成高空壁面的高危作业任务，在建筑外墙检测、大型储罐壁面探伤、室内高空幕墙清洁等场景具备较高应用价值，能大幅降低高空作业的安全风险，提升狭小或倒置壁面的作业可达性。设计阶段优先考虑吸附可靠性与移动灵活性的平衡，叶轮腔体采用半包围式结构，边缘设置柔性密封裙边减少负压泄漏，在保证足够吸附力的前提下降低叶轮驱动功率损耗；整机采用对称式多轮布局，四组驱动轮均匀分布在腔体周边，每个轮组独立配置驱动单元，可实现原地转向、沿壁面斜向移动等动作，适配壁面存在的微小凸起、接缝等不平整工况，避免因局部漏气导致吸附失效。结构设计上，叶轮腔体位于整机中心位置，驱动轮安装支架采用悬臂式结构，轮面突出腔体下平面一定距离，保证密封裙边与壁面接触时，驱动轮能始终贴合壁面提供足够摩擦力；整机框架采用轻量化镂空设计，在保证结构刚性的前提下降低整机自重，减少吸附系统的负载压力，框架上预留的多组安装孔位可根据作业需求搭载不同功能模块，安装边界预留足够的电气走线空间与模块固定位置，适配不同重量的作业载荷。叶轮与驱动电机采用直连式安装，减少传动环节的功率损耗，电机固定座与腔体框架采用一体化设计，降低高速旋转时的振动传递；驱动轮采用高摩擦系数的弹性材质，在壁面存在少量灰尘、水渍的工况下仍能保持足够抓地力，轮组的悬挂结构设置小行程缓冲，可自适应壁面10mm以内的高低差，避免行走过程中出现轮组悬空导致的附着力不足。整机的重心设计贴近壁面一侧，降低倾覆力矩，即使在壁面接缝处出现瞬时负压波动，也能依靠多轮支撑保持姿态稳定，不会发生坠落风险；负压腔体的气流通道经过优化，进风方向沿叶轮切线方向布置，减少气流紊流带来的噪音与功率损耗，叶轮叶片采用后倾式设计，在相同转速下能提供更高的负压值，同时降低叶轮自身的气动载荷。
