中功率遥控模型用无刷电机结构设计

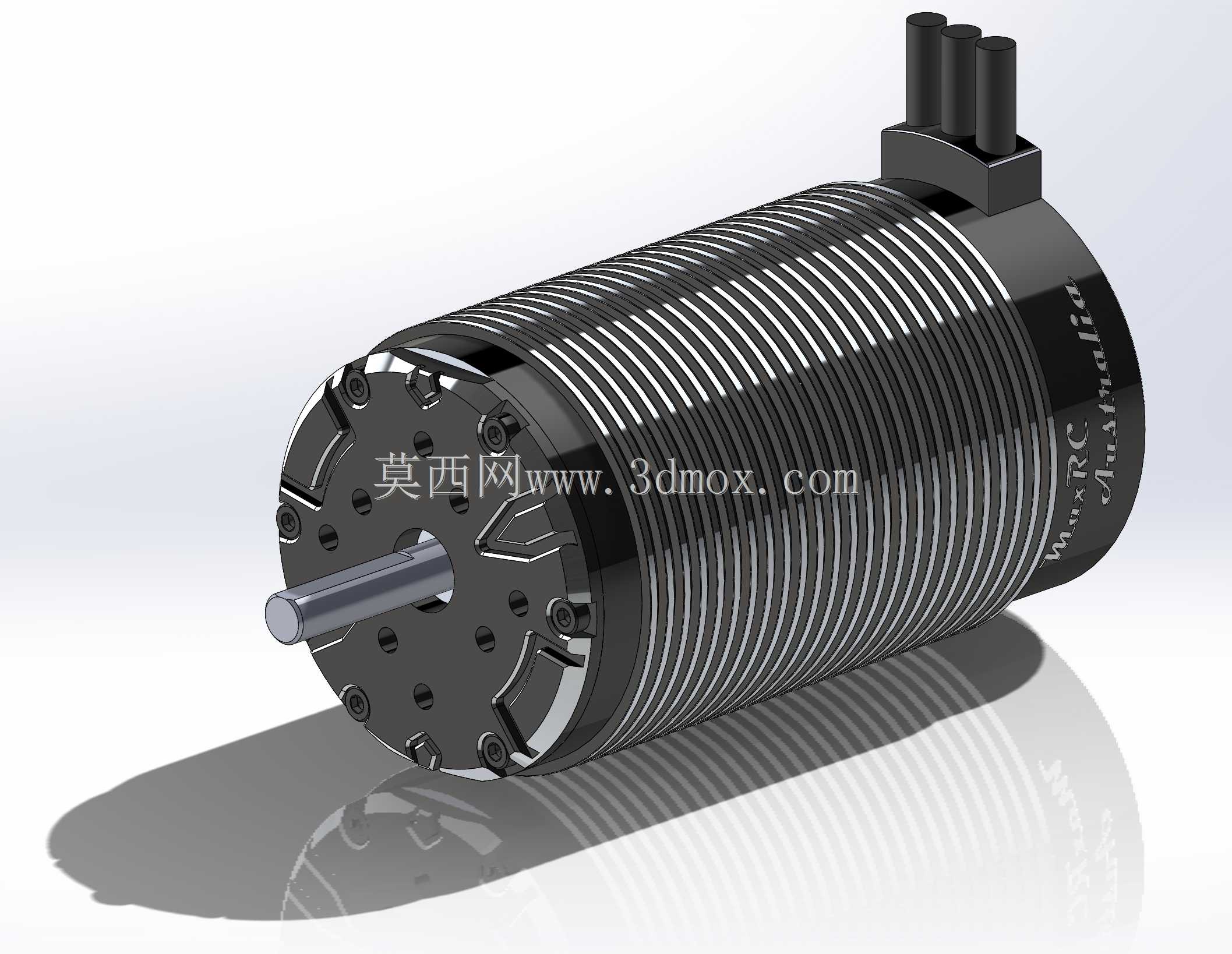

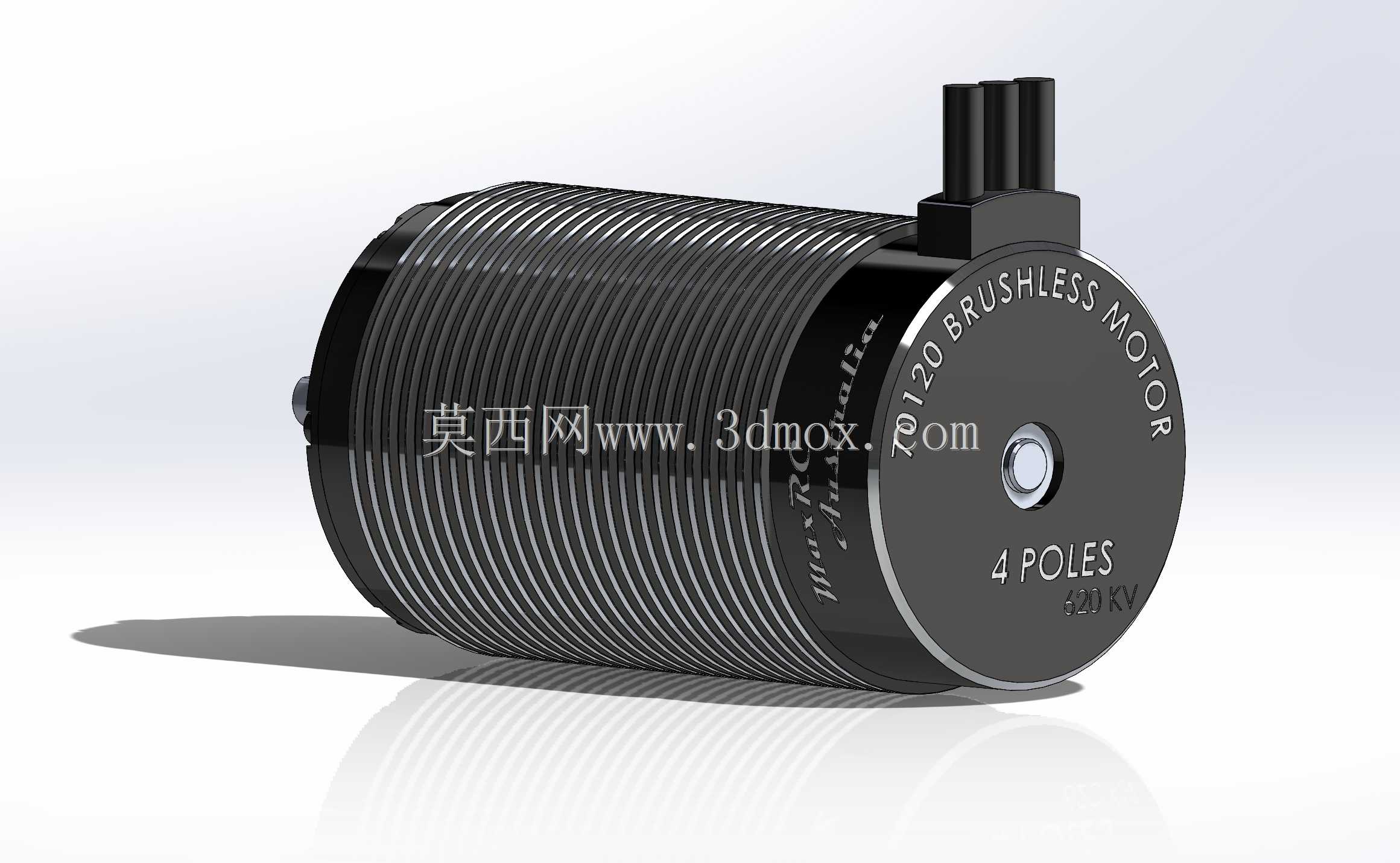

这款外转子无刷动力单元，主要面向大比例遥控模型的动力配套场景，常见于1/5比例越野遥控车、大尺寸固定翼航模、中型穿越机以及模型火箭的动力输出端，作为整套动力系统的核心做功部件，负责将电池输出的电能转化为旋转机械能，通过输出轴连接传动机构或者螺旋桨，为整套设备提供足够的推力或者行进扭矩。从结构设计来看，该电机采用外转子构型，转子外壳直接集成散热鳍片结构，外壳表面加工有连续的轴向散热筋，在转子高速旋转时可以带动周边空气形成轴向流动，带走绕组工作产生的热量，避免持续高负载下绕组温升过高导致的退磁或者效率下降问题。输出端采用一体化端盖设计，端盖上通过多颗内六角螺丝固定轴承座与定子支架，保证高速旋转下的结构同轴度，输出轴采用标准圆轴构型，表面做硬化处理，适配常规的模型电机安装座、齿轮固定顶丝结构，不需要额外定制转接件即可完成装配。设计过程中严格遵循1:1实物等比例还原，没有构建内部绕组、磁钢等不可见的内部构件，重点还原了外部安装接口、外形轮廓、散热结构以及出线端的接头构型，安装边界上，电机主体为标准圆柱构型，出线端位于电机尾部的侧上方，三个动力接线柱呈并排排布，安装时需要预留接线的弯折空间，避免接线与周边结构件产生干涉；输出轴伸出端的长度、直径都匹配常规70系列无刷电机的安装尺寸，可以直接替换同规格的其他型号电机，不需要修改原有设备的安装孔位。端盖上的固定螺丝孔位呈圆周均布，对应常规模型电机的安装座孔距，选型时只需要匹配对应KV值与负载扭矩需求，即可直接装入现有模型的动力舱内。这类无刷电机相比同尺寸的有刷电机，具备更高的功率密度，运转时没有碳刷磨损的问题，持续工作寿命更长，高转速下的效率表现更优，能够在短时间内输出较大的峰值功率，适配模型设备短时大推力、高加速的工况需求。建模过程中重点还原了外壳的散热筋细节、端盖的螺丝排布、输出轴的台阶结构以及尾部接线座的外形，能够满足结构装配干涉检查、模型外观展示、安装位匹配验证的使用需求，结构工程师在做遥控设备动力舱设计时，可以直接调用该模型核对安装空间，确认接线走向、固定孔位的匹配度，减少实物试装的迭代次数。
