数控雕刻机百毫米直径三千瓦主轴固定安装座

　　这套结构针对桌面级数控雕刻、小型铣削加工场景里常见的大直径风冷主轴改造需求展开，核心要解决的是3kW级100mm外径主轴在原有1212规格数控机架上的刚性固定问题。很多小型数控设备出厂配套的主轴夹持件多适配小功率80mm直径主轴，当用户升级切削扭矩更大的3kW主轴后，原有抱箍的夹持范围、安装孔位、支撑高度都无法匹配，直接替换会出现主轴同轴度偏差、高速切削振刀、Z向行程不足等一系列现场问题，这套安装座就是为这类改装场景专门设计的转接固定部件。

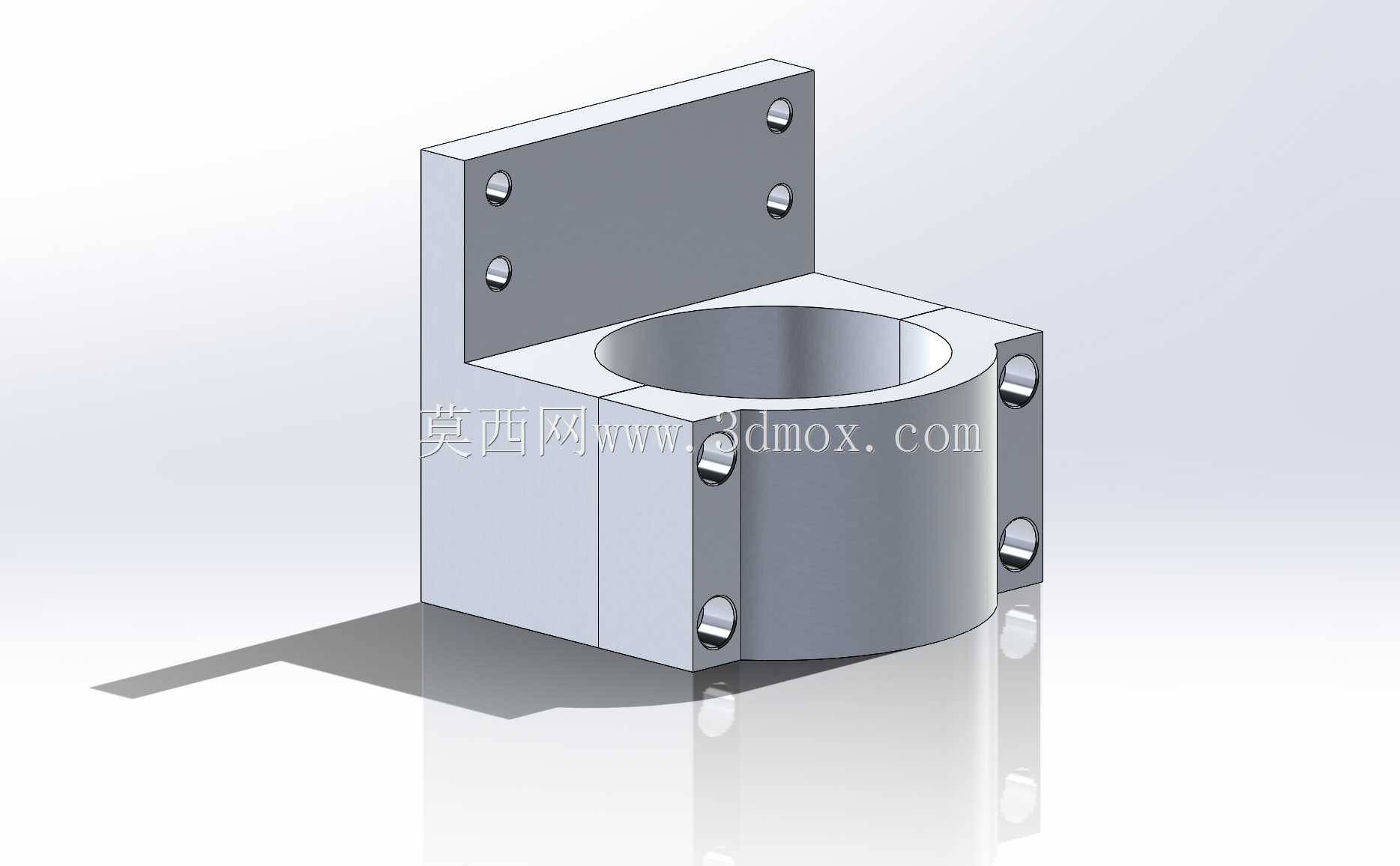

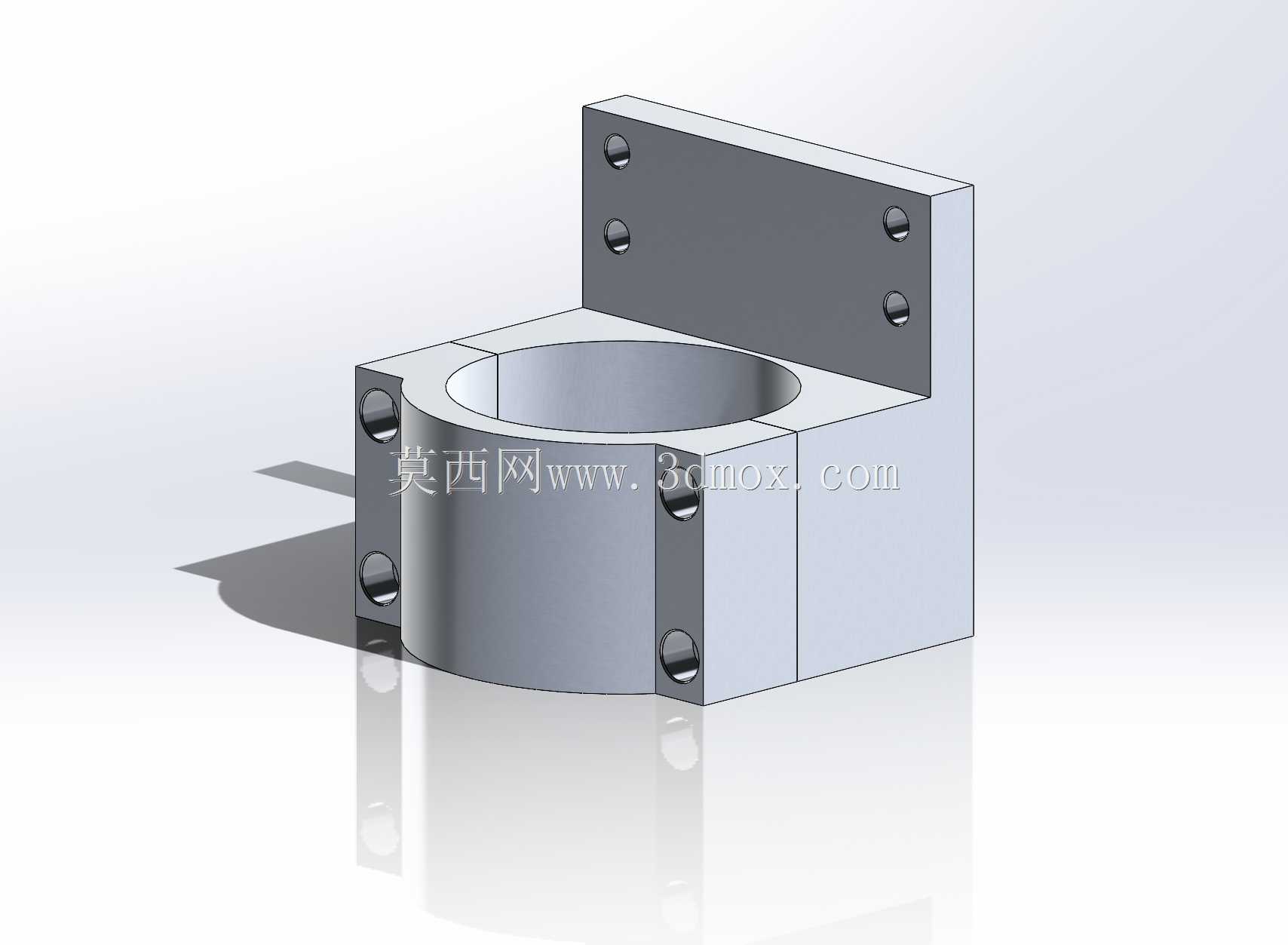

　　从结构布局来看，零件整体分为下半段的半圆抱夹腔体和后侧的立式安装立板两个功能区域。下半部分的内孔严格按照100mm主轴外径加工，采用对开抱合的夹持逻辑：座体本身加工出下半圆容纳槽，侧面预留贯穿的锁紧螺钉孔位，装配时配合对应上压盖或者直接通过两侧锁紧螺栓收紧，就能把主轴圆柱面完全抱紧，足够的夹持接触面积可以分散锁紧力，既不会因为局部压强过大夹伤主轴外壳，也能避免主轴在重切削吃刀时出现转动、下沉的情况。抱夹区域外侧做了加厚的实体侧壁，螺钉孔周边特意增加了凸台补强，长期承受锁紧拉力也不会出现孔位开裂、形变。

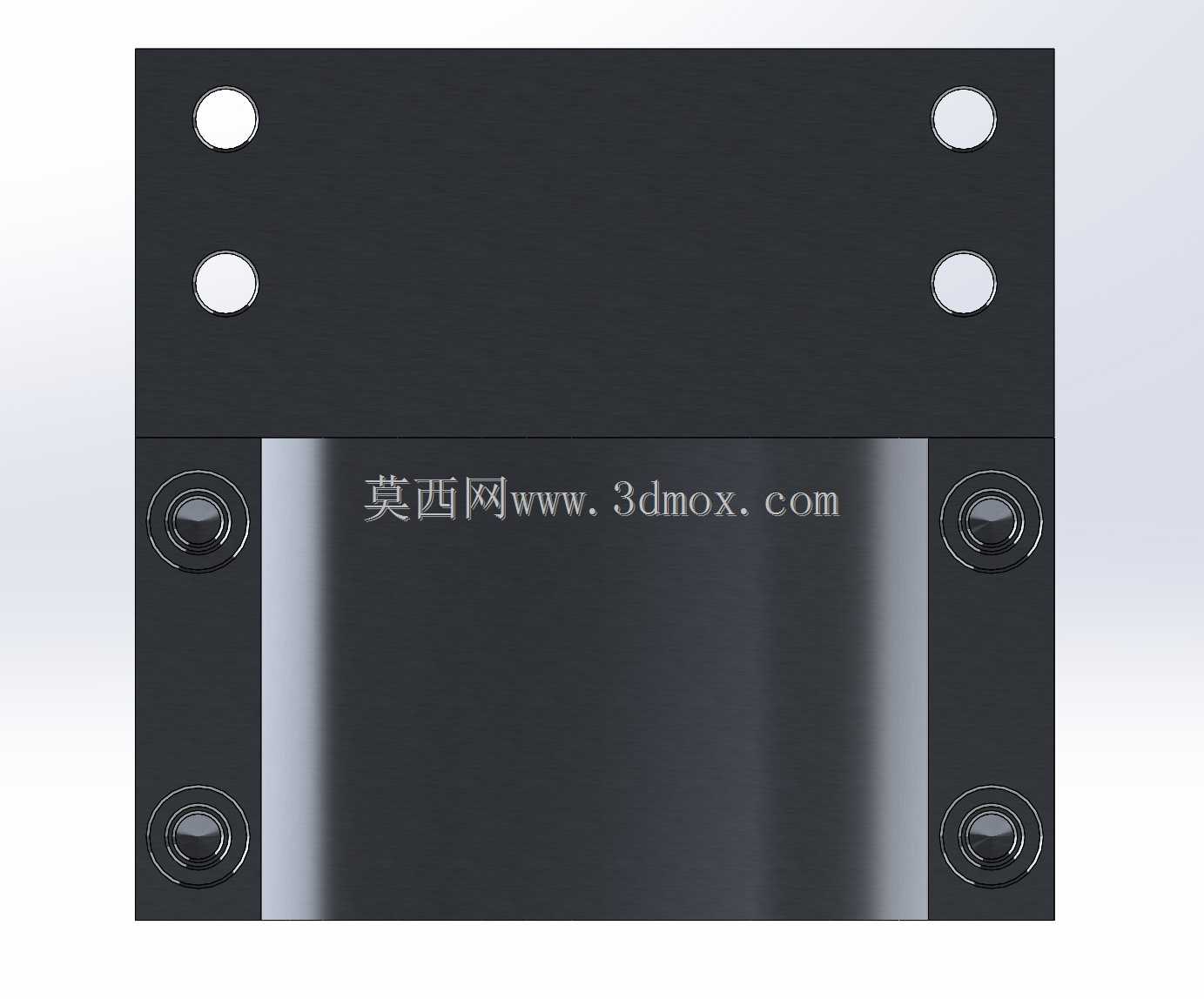

　　后侧的立式安装板是和设备Z轴滑台连接的接口，板面上按照标准小型雕刻机滑台的孔距排布了四个安装沉孔，孔位位置经过适配校核，装上之后主轴的中心轴线可以和Z轴进给方向保持严格平行，不会出现主轴偏摆导致加工件侧面出现锥度、铣圆失圆的问题。立板和下方抱夹座体之间做了整块的直角衔接，转角位置没有做单薄的倒角掏空，而是保留了足够的筋位实体，整个部件一体成型的结构刚性远胜于拼接式的支架，主轴高速运转到两万转以上时，支架自身的固有频率可以避开主轴常用工作转速区间，大幅降低共振引发的加工表面振纹。

　　现场安装时需要先确认Z轴滑台的安装端面平面度，把立板贴合到滑台端面后穿入固定螺栓预紧，再把主轴从抱夹下方穿入内孔，调整主轴伸出端面到工作台面的距离，保证常用刀具装夹后Z轴的有效行程可以覆盖待加工工件的厚度范围，全部位置校准后再交替锁紧侧面的抱夹螺栓和后侧的安装螺栓，锁紧过程中随时打表检测主轴端面的径向跳动，避免锁紧力不均把主轴别歪。这套结构同时兼顾了改装适配性和长期使用的刚性，不管是做木工浮雕、软金属铣削还是塑料件裁切，都能给大功率主轴提供稳定的支撑基准。
