小型数控铣床X轴传动轴承座结构

小型桌面级数控设备的X轴传动端，最容易出现的问题就是高速往复走刀时，轴承座与导轨安装面的平行度偏差带来的丝杠径向窜动，长期运行会直接导致加工面出现振纹，甚至让丝杠螺母副提前磨损报废。这套轴承座结构在安装基准面的设计上做了针对性处理，和线性导轨贴合的安装面预留了0.02mm的刮研余量，现场装配时不需要额外加垫片调整，靠配刮就能保证丝杠轴线和导轨导向面的平行度控制在0.01mm/100mm以内，完全满足小型数控铣床的加工精度要求。

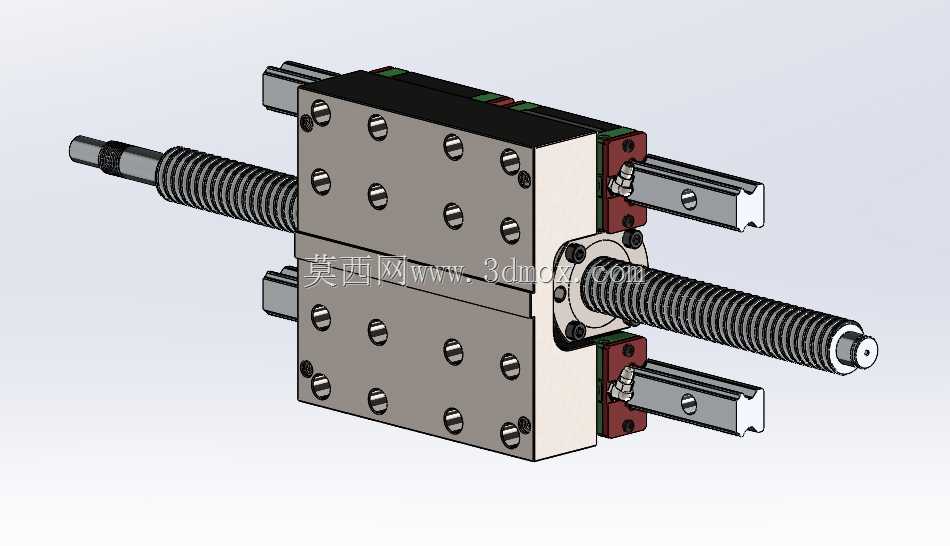

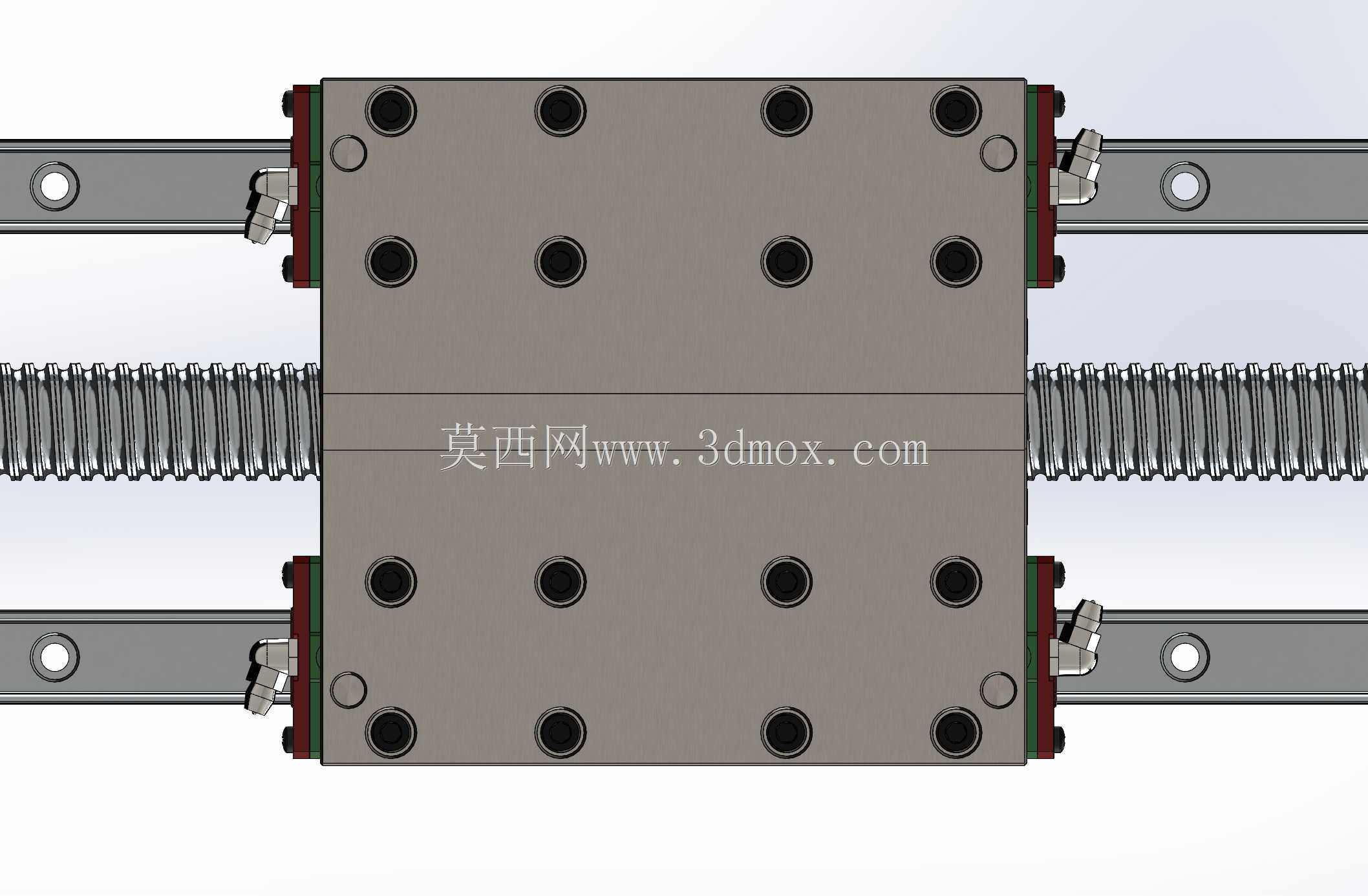

轴承座和滑台的连接采用了密集的内六角螺钉排布，每侧的螺钉孔都做了锪平处理，避免螺钉头突出干涉导轨滑块的安装空间，螺钉的排布位置特意错开了内部轴承的安装腔，不会因为螺钉锁紧的应力导致轴承孔变形卡滞。两侧的导轨滑块安装位和轴承座本体做了一体化设计，省去了传统结构中 separate 的转接板，减少了一层装配累积误差，同时也提升了整个X轴滑台的刚性，重切削时的形变量比拼接式结构降低近40%。

丝杠穿过轴承座的位置做了双重密封结构，外侧的防尘圈可以阻挡加工过程中产生的铝屑、切削液进入轴承腔，内部的润滑脂槽可以存储长效润滑脂，日常维护只需要半年补充一次润滑脂即可，不需要频繁拆解轴承座。轴承的选型匹配了小型设备的负载特性，选用成对安装的角接触球轴承，既能承受径向切削力，也能承受丝杠传动带来的轴向载荷，预紧量在设计时就通过轴承端盖的尺寸公差做了控制，装配时不需要额外调整垫片，直接锁紧端盖就能达到合适的预紧力，不会出现预紧过紧导致的运转发热，或是预紧不足导致的传动间隙。

滑台的安装台面做了密集的螺纹孔排布，不同规格的工装夹具都可以直接固定，不需要额外加装转接板，台面的平面度公差控制在0.015mm以内，工件装夹后不会因为台面变形带来加工误差。整个结构的所有棱角都做了倒角处理，没有尖锐的毛刺边，装配时不会划伤操作人员，也不会在运行过程中刮蹭到拖链或是线缆。两侧的导轨安装位做了定位台阶，装配导轨时只需要将导轨靠紧台阶再锁紧螺钉即可，不需要反复打表调整导轨的直线度，大幅降低了现场装配的工时成本，也减少了对装配人员技术水平的依赖。
