小型舵机式伺服执行机构结构设计

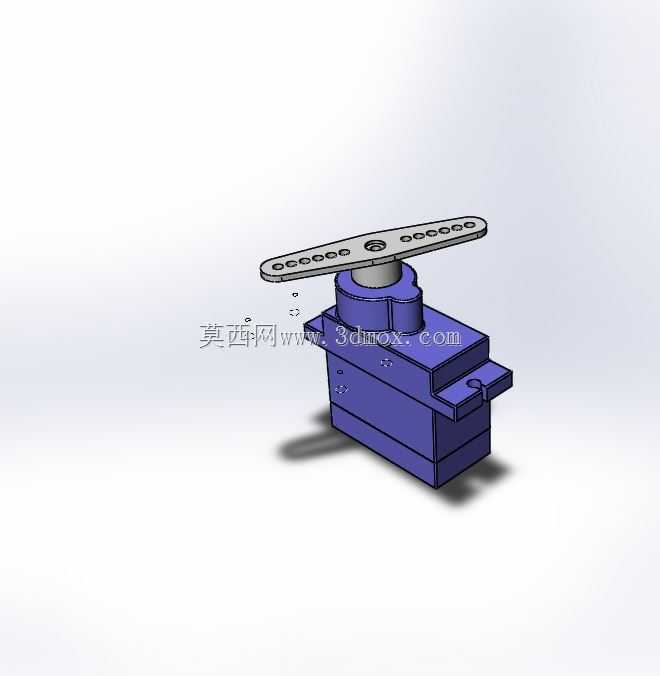

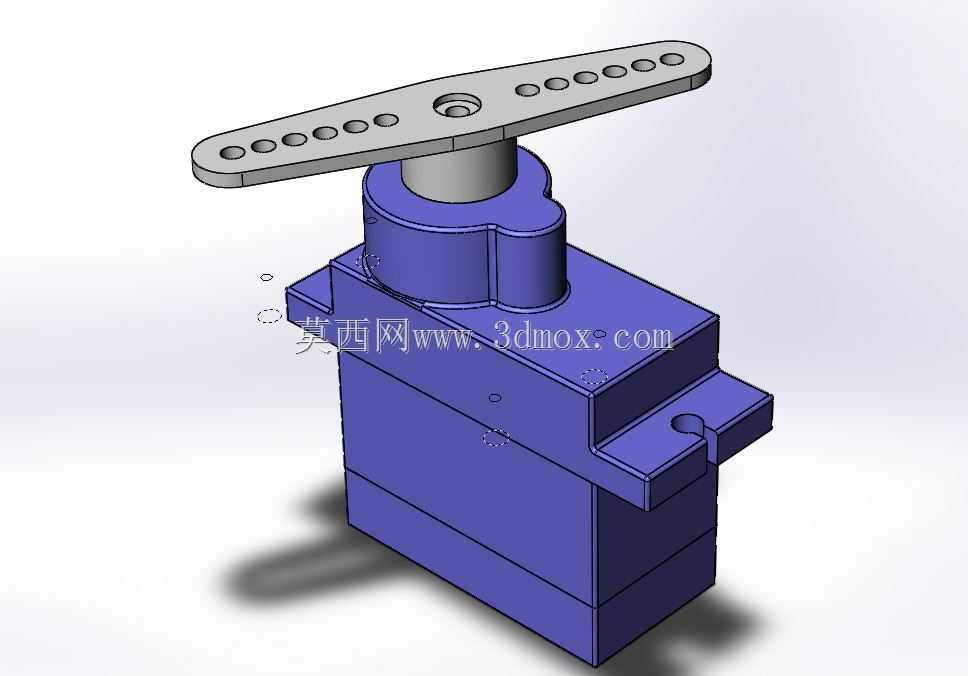

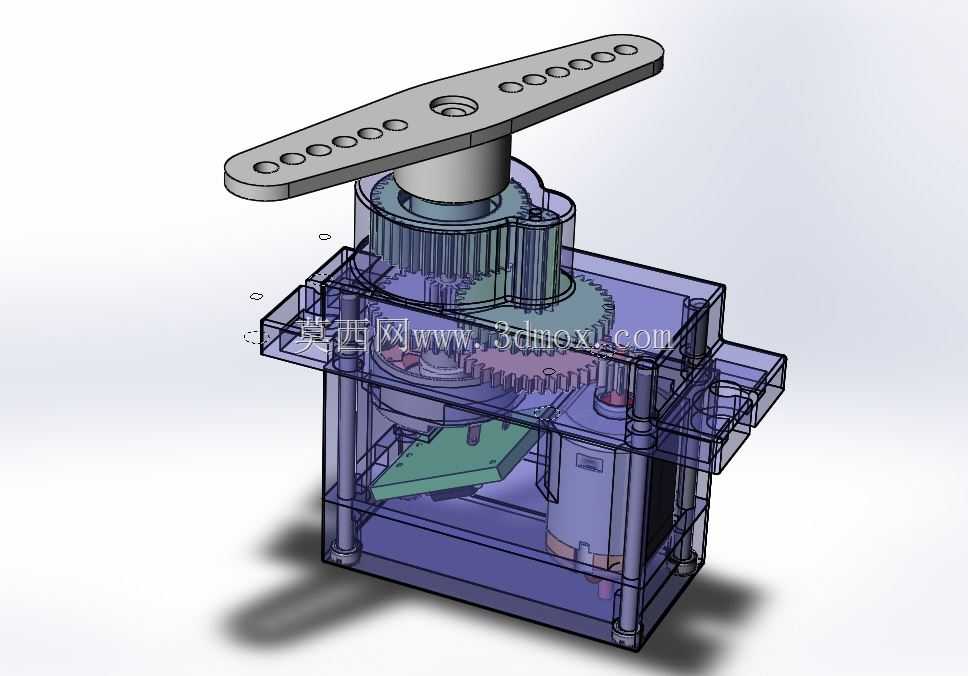

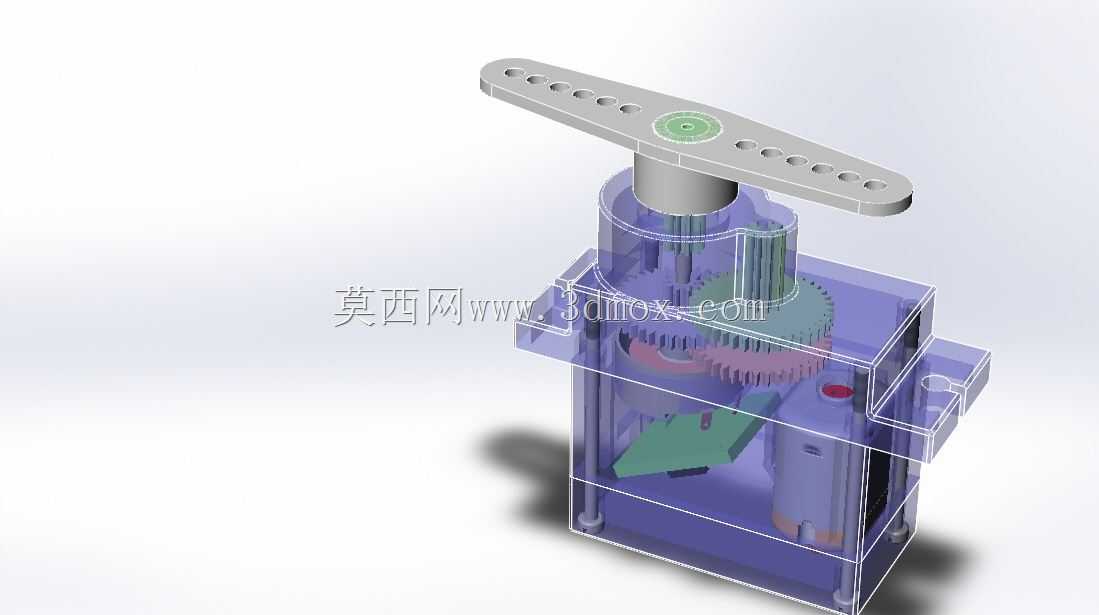

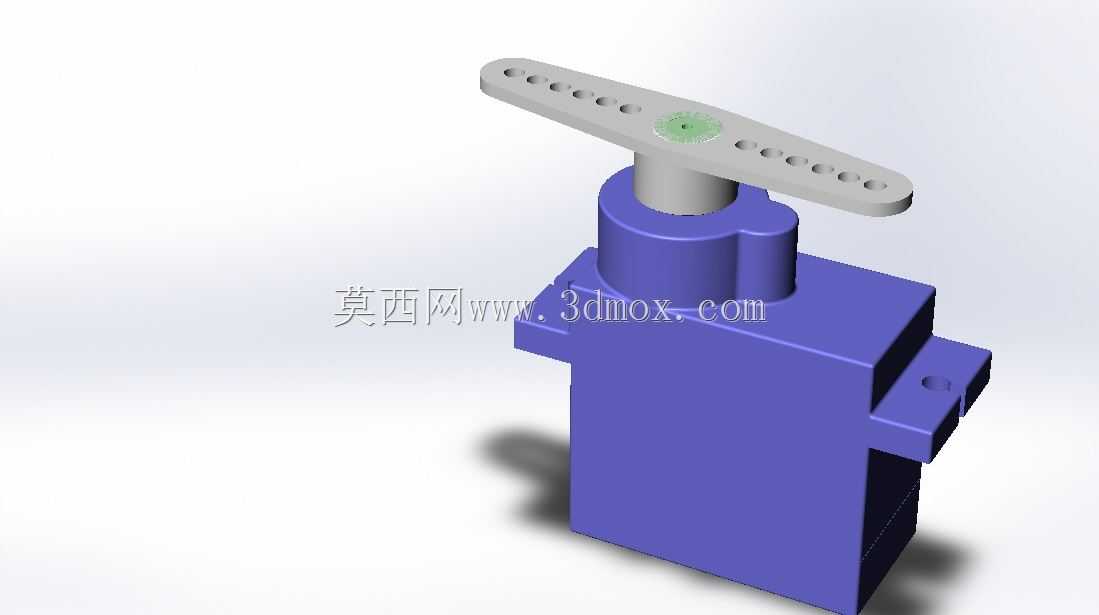

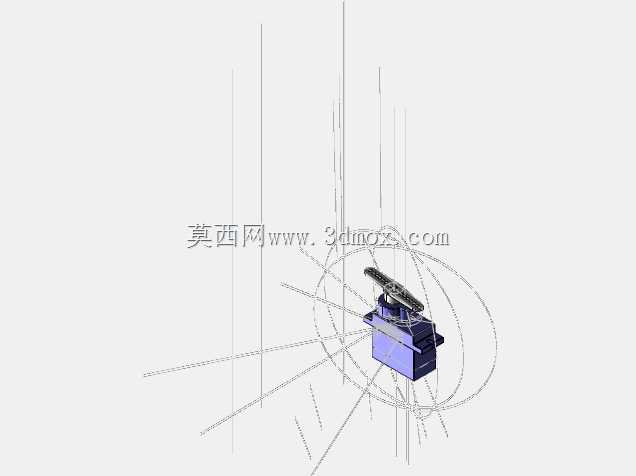

这类小型伺服执行机构常被用于航模舵面控制、小型自动化设备点位驱动、教学实验平台动作执行、智能玩具动作输出等场景，核心作用是接收控制信号后输出指定角度的回转动作，带动负载完成精准的角度定位，相比普通直流电机具备闭环位置反馈能力，可在额定扭矩范围内稳定停在指令角度位置，不会出现过冲或者丢步问题。从结构设计来看，主体采用方形基座设计，基座两侧延伸出带安装孔的固定耳，安装孔位的中心距、孔径尺寸都适配常规小型舵机的安装标准，可直接替换同规格的现有产品，不需要额外修改安装支架的开孔位置，降低设备改装的适配成本。输出端采用齿形输出轴搭配多孔摇臂的结构，摇臂上的等距开孔可适配不同长度的连杆安装，根据负载力臂需求选择对应孔位固定连杆，调整输出扭矩与动作行程的匹配关系，输出轴的齿形规格符合通用小型舵机的连接标准，可兼容市面上常规的金属、塑料舵机摇臂配件。设计过程中优先考虑了内部传动空间的预留，基座内部的腔体可容纳直流驱动电机、减速齿轮组、位置检测电位器与控制电路板，各部件的安装定位柱在基座壳体上一体成型，装配时不需要额外设计定位夹具，各部件可直接卡入对应定位位置完成预固定，减少装配工序的复杂度。输出轴与基座上盖的配合位置设计有轴套限位结构，可承受径向的负载力，避免摇臂受侧向力时导致输出轴偏斜，磨损内部减速齿轮。基座的外形棱角做了小圆弧过渡，既可以避免注塑生产时的应力集中问题，也能减少装配过程中锐边划伤操作人员的风险。整体结构的尺寸边界控制严格，长宽高尺寸符合微型舵机的常规规格，可嵌入到狭小的设备安装空间内，不会与周边的结构件产生干涉。在功能实现上，这类结构的设计重点是保证输出角度的线性度，摇臂的初始零位与内部电位器的零位做了对齐设计，装配时只需要将摇臂压入零位对应的输出轴齿位，即可保证控制信号与输出角度的对应关系，不需要额外做复杂的零点校准。壳体的接缝位置设计有止口结构，可减少日常使用中灰尘、飞溅液体进入壳体内部的概率，提升在普通工业环境、户外模型场景下的使用可靠性。输出摇臂采用长条形等强度设计，在保证足够结构强度的前提下尽可能减轻自身重量，降低转动惯量对动态响应速度的影响，让机构在接收到位置指令后可以更快到达指定角度，减少动作滞后量。
