大扭矩金属齿轮无芯伺服舵机结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289642
  • 大扭矩金属齿轮无芯伺服舵机结构设计
  • 大扭矩金属齿轮无芯伺服舵机结构设计
  • 大扭矩金属齿轮无芯伺服舵机结构设计

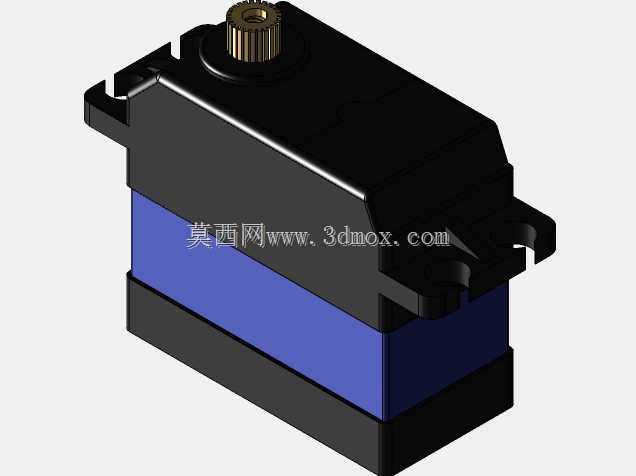

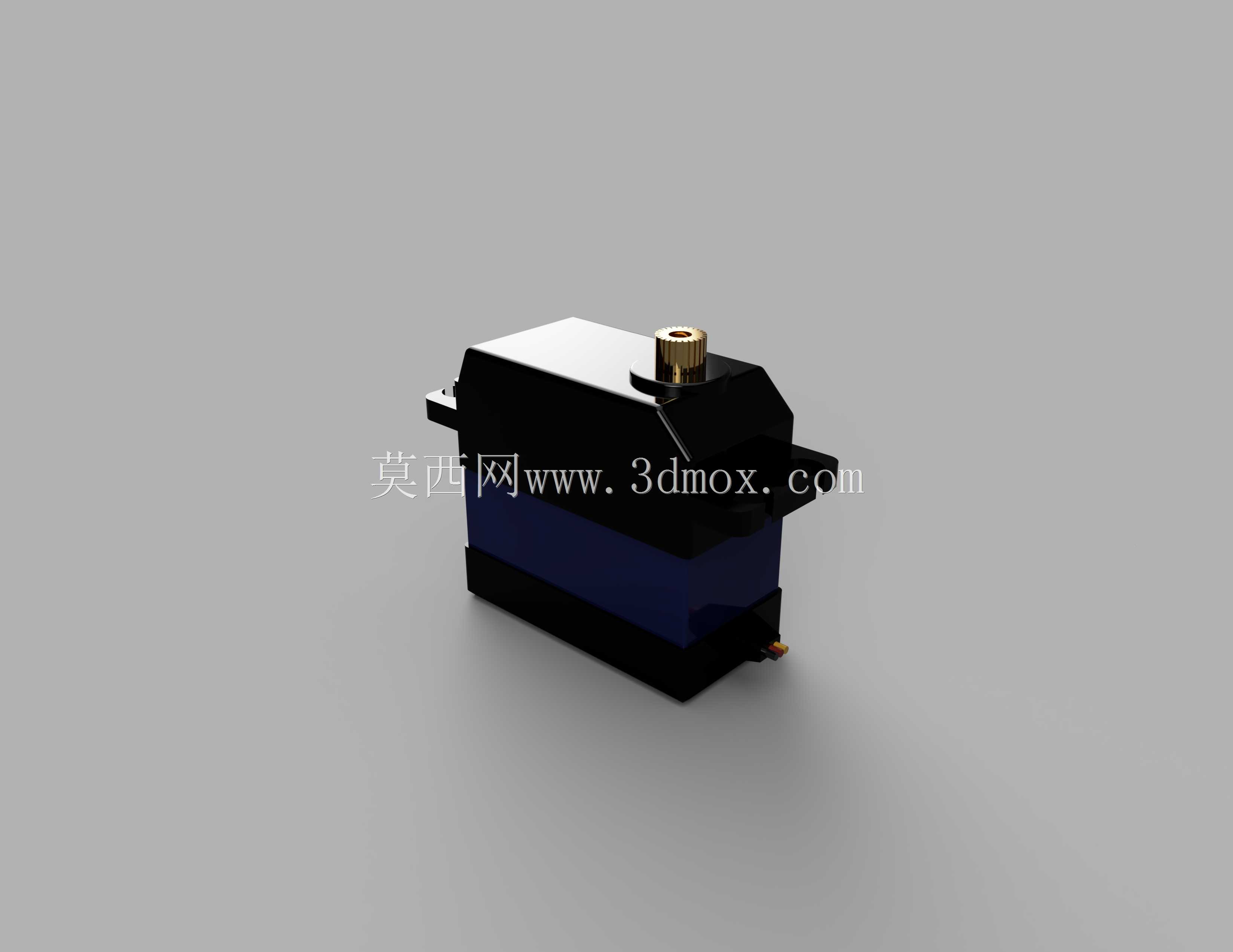

在小型自动化执行机构选型与结构设计场景中,这类大扭矩金属齿轮无芯伺服舵机的应用覆盖范围极广,从航模舵面控制、小型机器人关节驱动,到自动化设备的点位姿态调整、精密工装的夹紧定位动作,都能见到这类执行元件的身影。不同于普通有刷铁芯舵机的结构设计,这款舵机采用无芯电机作为动力输出核心,从根源上降低了转子转动惯量,启动响应速度更快,堵转状态下的扭矩输出更平稳,不会出现铁芯电机常见的齿槽效应带来的输出抖动问题,在需要频繁正反转切换、小角度精准调整的工况下,适配性远优于同尺寸常规舵机。传动链路全部采用金属齿轮组设计,齿轮啮合间隙经过结构优化控制,既保证了大扭矩传递过程中的结构强度,避免塑料齿轮在过载工况下出现崩齿、滑齿的失效问题,也将回程间隙控制在执行机构可接受的范围内,适合需要保持输出轴位姿稳定的负载场景。从结构布局来看,这款舵机采用上下分层的壳体设计,上层为控制电路板与电位器反馈组件,下层为电机与齿轮传动腔,输出轴从壳体顶部居中伸出,轴端采用标准花键配合结构,可兼容市面上通用的舵机摇臂、舵盘配件,不需要额外定制连接结构。安装边界上,壳体两侧预留标准的双安装耳位,安装孔位间距符合通用微型舵机的安装规范,可直接替换同尺寸规格的其他型号舵机,不需要对原有设备的安装结构做二次修改。壳体侧面预留出线位,电源线与信号线从侧端引出,避免走线干涉输出轴的转动行程,输出轴的转动行程覆盖常用的0-180度控制区间,可通过控制信号调整转动角度,满足不同工况下的摆角需求。在建模过程中,所有配合面的公差都按照实际加工装配要求做了预留,齿轮组的啮合中心距、轴承安装位的配合尺寸、壳体的扣合定位结构都完全还原实物的装配关系,既可以作为设备选型阶段的装配干涉校验参考,也可以作为同类舵机结构设计的参考样本,帮助结构工程师快速完成舵机集成部分的结构设计,减少重复建模的工作量。
