80系列法兰安装伺服电机结构设计

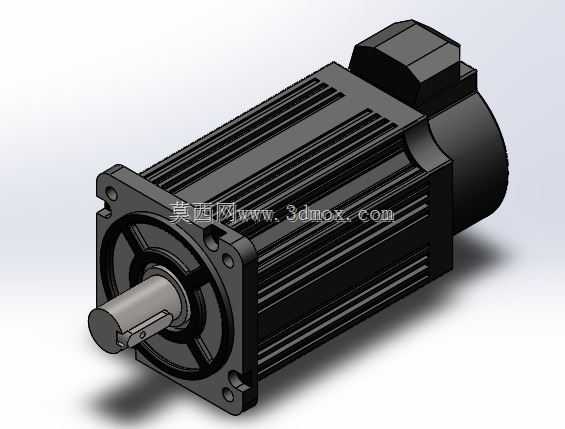

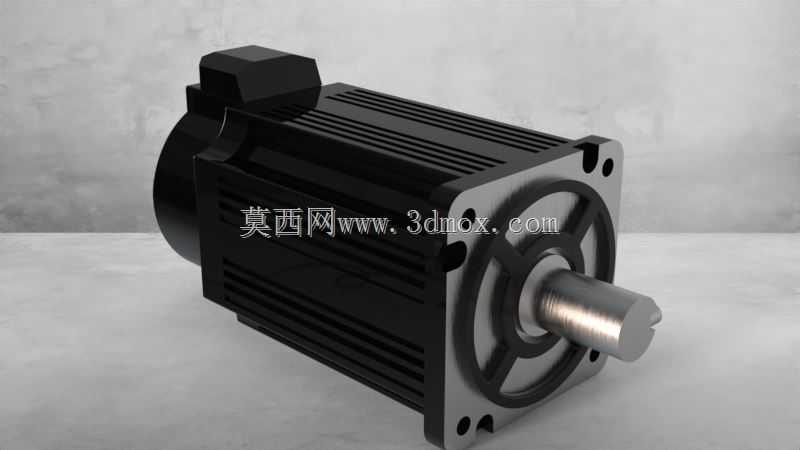

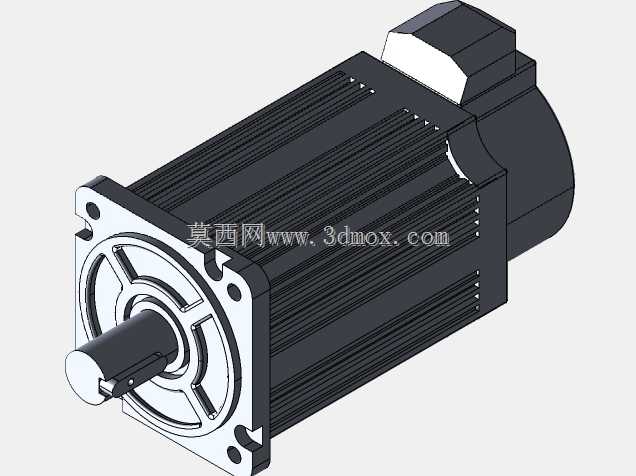

这款80机座号的伺服电机，在自动化产线、数控加工设备、工业机器人关节驱动场景中应用十分广泛，作为闭环控制系统里的核心执行元件，它能精准接收脉冲指令完成转速、转角的动态调控，相比普通异步电机，其低速运行无爬行、动态响应快、过载能力强的特性，刚好匹配需要高精度位置控制的工况需求。从结构设计来看，这款电机采用方形机座搭配前端法兰安装的形式，安装止口与法兰孔位遵循通用80系列伺服的安装规范，能直接替换同规格的同系列产品，无需额外调整安装支架的加工尺寸，输出轴采用标准键连接结构，轴伸长度、直径都适配常用的联轴器、同步带轮安装尺寸，设计时特意在轴根部做了退刀槽处理，避免传动件装配时出现干涉，也能减少应力集中带来的轴断裂风险。机壳表面设计了轴向分布的散热筋，在电机持续额定负载运行时，能通过增大散热面积把绕组产生的热量快速传导出去，不需要额外加装散热风扇也能满足温升要求，同时这种全封闭的机壳结构，能阻挡车间内的金属切屑、切削液、粉尘进入电机内部，适配机加工、3C装配这类工况相对复杂的生产现场。后端的编码器安装腔做了同轴度定位设计，保证编码器码盘与电机转子轴的同轴度控制在合理公差范围内，避免运行过程中出现信号丢失、定位不准的问题，接线盒布置在机座侧上方，出线方向可根据安装空间调整，方便现场布线时灵活走线，不会和周边的设备结构产生干涉。做三维建模的时候，这款模型把电机的安装边界尺寸都做了精准还原，包括法兰安装孔的孔距、止口直径、轴伸长度、机座整体总长这些关键尺寸，结构设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，不用反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸错漏问题，尤其是在做伺服电机选型配套时，能直观判断电机和周边传动部件、安装支架的空间匹配度，提前规避装配时出现的空间不足、孔位对不上这类常见问题。
