3030铝型材用T形槽直角连接角件

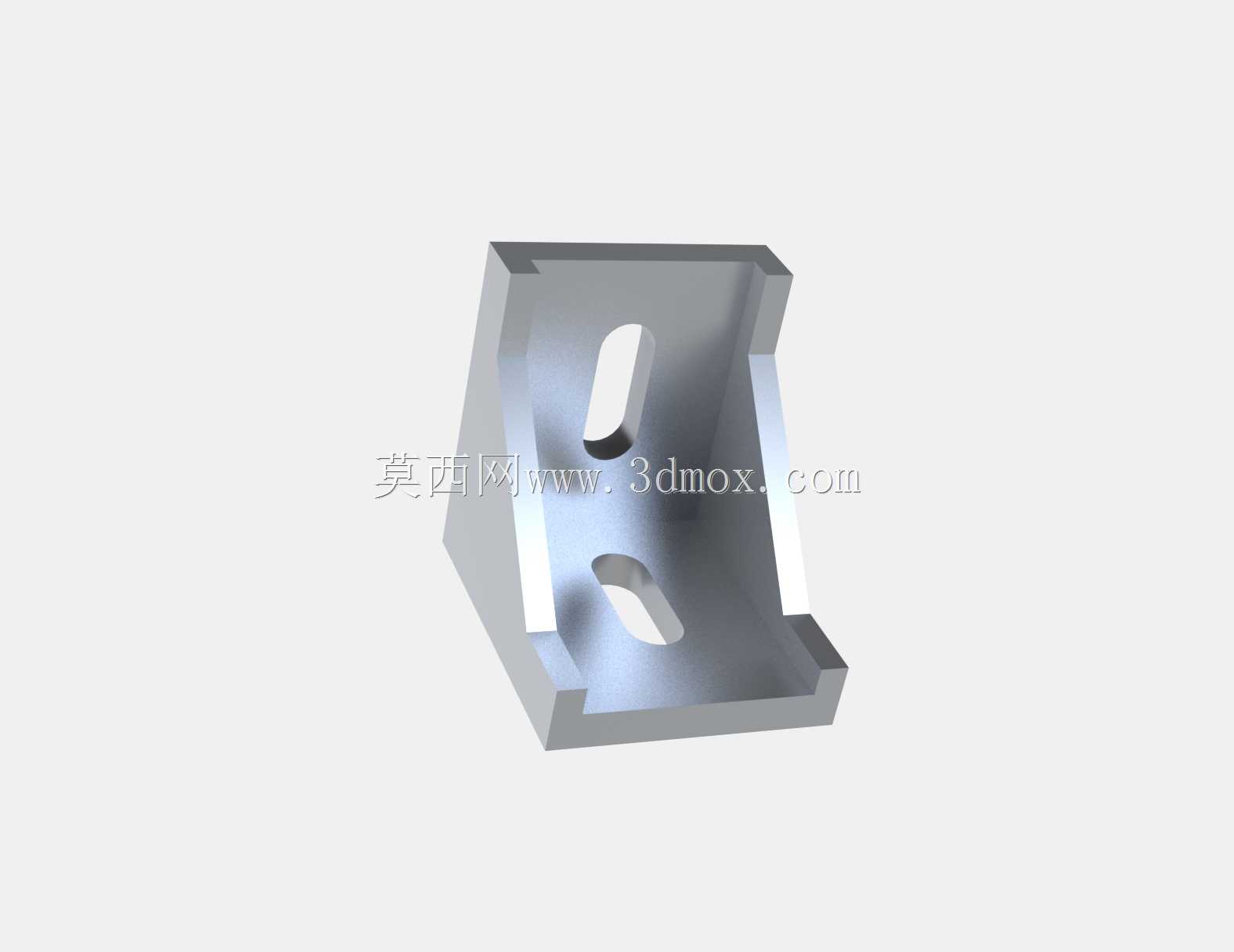

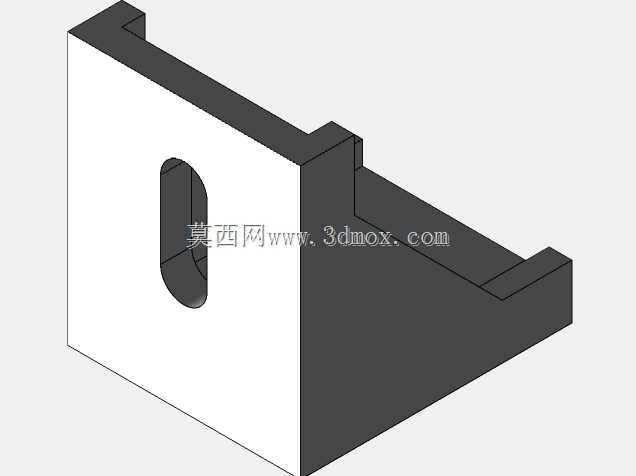

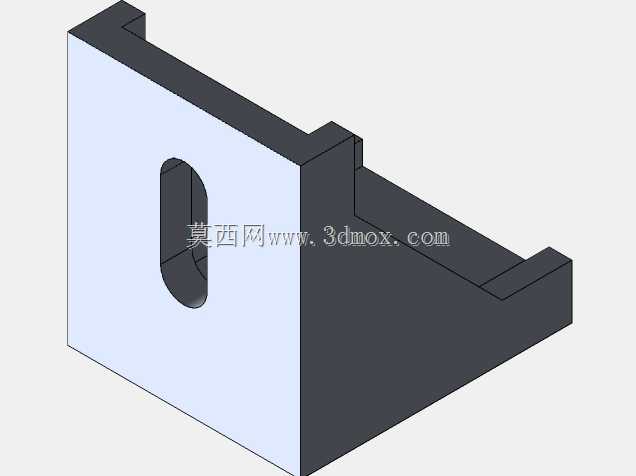

在工业铝型材框架搭建场景中，这类直角连接角件是使用频率极高的紧固件，主要用于两根垂直排布的30系列欧标铝型材的90度拼接固定，常见于自动化设备机架、流水线工作台护边、物料周转货架框架、设备安全防护围栏的转角位置，不需要对铝型材做深度打孔攻丝，直接通过预置的T形螺栓搭配法兰螺母就能完成锁紧，装配效率远高于传统角码焊接或者内置连接件的安装方式。从结构设计来看，角件本体采用压铸成型后做表面喷砂氧化处理，整体呈L型直角结构，两个互相垂直的安装面分别贴合两根铝型材的T形槽侧壁，每个安装面上开有长圆形的调节腰孔，腰孔的长度方向预留了2-3mm的位置调整余量，能抵消铝型材下料时的长度公差、端面垂直度误差带来的装配间隙，安装时不需要反复修配型材端面，降低现场装配的调试难度。角件的内侧做了三角形的加强筋结构，筋板厚度均匀过渡，既避免直角位置的应力集中，也能提升角件整体的抗扭、抗剪切载荷能力，在常规的静态框架应用中，单个角件搭配M6T型螺栓的锁紧力，完全可以承受框架上搭载的小型传感器、走线槽、轻质防护面板的重量，即使是设备运行时产生的小幅振动，也不会出现连接松动、框架错位的问题。安装边界方面，这款角件适配槽宽8mm的3030标准铝型材，角件的外边缘不会突出铝型材的外表面，安装完成后框架外侧面保持平整，不会干涉后续的门板安装、封板贴合或者外围护板的装配；腰孔的位置刚好对准铝型材T形槽的中心槽道，螺栓可以顺着槽道滑入对应位置，不需要从型材端部穿装螺栓，后期框架改造、局部拆装的时候，只需要松开对应位置的螺母就能调整型材位置，不用大范围拆解整个框架结构。在实际选型时，需要注意如果框架需要承载较重的工装板、动力部件，可在同一转角位置上下对称布置两个该款角件，成倍提升连接位置的结构强度，相比加厚型的重型角件，这款标准角件的占用空间更小，不会在型材转角位置形成突出的磕碰棱角，在人员操作频繁的工作台、设备操作位周边使用时，也能减少尖锐凸起带来的磕碰风险。
