NEMA34伺服电机L型铝制安装支座

　　该L型安装支座主要面向NEMA 34规格闭环伺服电机的侧向固定场景，常见于小型数控滑台、单轴机械手、桌面雕刻机、3D打印运动模组以及各类非标自动化工位的动力端布局。在这类设备中，电机往往需要贴紧安装立面以缩短轴向占用空间，同时输出轴要与丝杠、同步轮或减速器输入孔保持严格同轴，普通平板法兰无法同时满足立面贴合与底面承托的需求，这种直角折弯结构恰好填补了该安装空白。

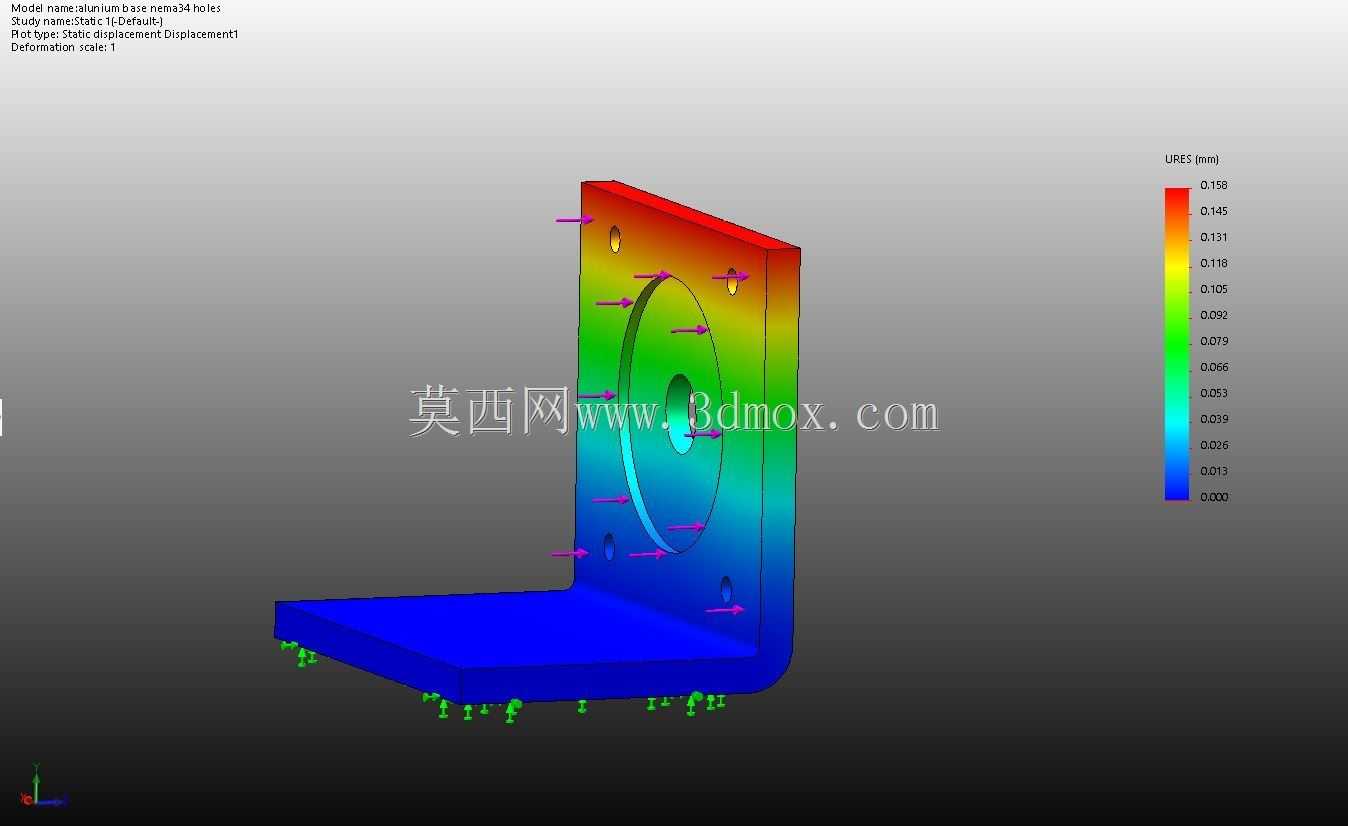

　　从受力逻辑看，支座的竖直立板承担电机输出扭矩带来的倾覆力矩，水平底板则承担电机自重及运行振动，两块板的折弯过渡区是应力集中最明显的位置。设计时没有采用额外焊接三角筋的方案，而是通过控制折弯圆角与板厚匹配，让应力沿折弯面连续扩散，既避免了焊接变形导致的安装面平面度超差，也省去了焊后二次铣削的工序。位移校核结果显示，在30N水平荷载作用下，立板顶端最大挠度仅0.15mm，板中部挠度0.07mm，该变形量远小于伺服电机轴伸允许的径向偏摆限值，不会造成联轴器异常磨损或轴承额外负载。

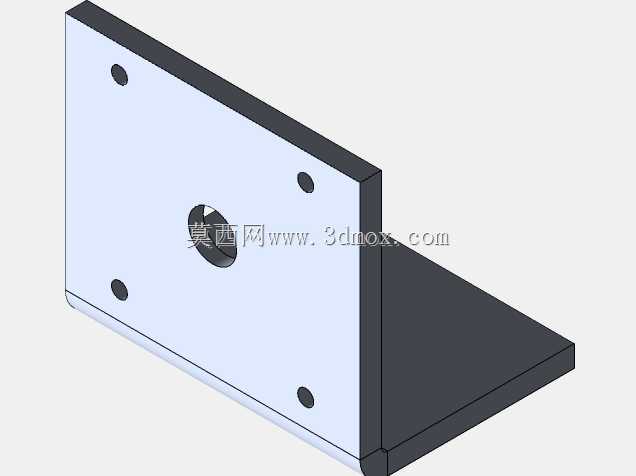

　　安装孔布局完全遵循NEMA 34标准安装界面：立板中心开设电机输出轴避让孔，四周四个沉孔对应电机法兰安装孔位，孔位公差控制在自由公差与精密配合之间，既保证电机安装时具备微调对中的余量，又不会出现孔位错位无法穿钉的情况。底板预留的安装孔用于将整个支座固定在设备基座或铝型材台面上，孔边距经过核算，保证锁紧螺栓时不会出现板边局部压溃。

　　选材采用铝合金板材，核心考量是减重与散热的平衡。NEMA 34伺服电机在持续运行时外壳会产生一定温升，铝制支座与电机法兰面直接接触，可充当辅助散热片，将部分热量传导至底板并扩散到设备机架；同时铝合金密度低，整套支座不会给运动轴带来过多额外负载，对于需要随轴移动的安装场景尤为关键。板材厚度经过反复权衡：过薄会导致刚性不足、运行时出现共振，过厚则增加材料成本与整体重量，最终选定的厚度在激光切割和冲压折弯工序中都具备良好的工艺性，适合小批量快速加工。

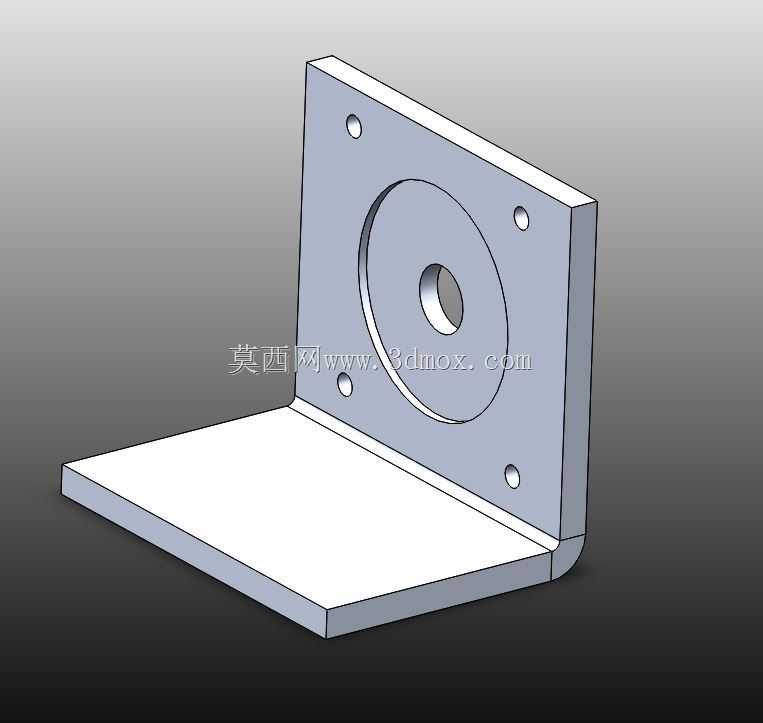

　　结构细节上，所有外露棱边均设计了微小去毛刺倒角，避免装配时划伤操作人员或线缆；轴孔直径略大于电机输出轴最大外径，既保证电机轴不与支座发生摩擦，又能在电机安装时起到初步定位导向作用。立板与底板的垂直度是关键形位公差，直接决定电机输出轴与传动机构的平行度，加工过程中依靠折弯模具精度保证，后续无需再进行整体铣削，有效控制了加工成本。

　　在实际设备布局中，该支座可直接固定在标准铝型材端面，也可安装在钢板焊接机架的加工面上。对于同步带传动场景，立板的刚性足以抵抗皮带张紧力带来的拉力；对于直连丝杠场景，底板的平面度可保证电机轴与丝杠端支座的同轴度。这种标准化、低成本的安装件，能够大幅缩短非标设备的设计周期，工程师无需再为每台设备单独绘制电机安装支架，直接调用该结构即可完成动力端的布局设计。

　　从装配工艺角度，该支座支持从正面锁紧电机法兰螺栓，操作空间充足，不需要在狭窄的设备内部反向拧钉；底板固定螺栓也可从上方或侧方操作，适配多种装配工位。在维护场景下，拆卸电机时无需松动整个底板，仅拆下立板上的四颗电机螺栓即可将电机整体抽出，大幅降低了后期检修的难度。
