工业气动系统用波纹式真空吸盘结构

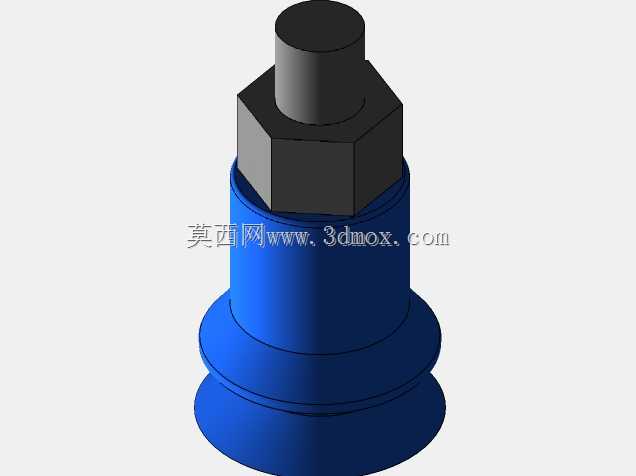

这类真空吸附元件常出现在电子元器件分拣、薄型板材搬运、软质包装物料移送的自动化产线工位上，和普通平口吸盘不同，波纹段的结构设计能补偿吸附面存在的小幅高度差、角度倾斜，哪怕被吸附工件表面存在0.5-2mm的平面度偏差，也能通过波纹段的自适应形变让唇边完全贴合工件表面，避免漏气导致的吸附力不足、工件掉落问题。从结构拆分来看，上部的外六角结构是专门预留的安装拧合位，现场装配时可以用标准开口扳手直接卡合施力，不用额外设计专用工装卡紧，能大幅缩短产线维护、元件更换的停机时间；六角上方的圆柱段是和真空接头配合的插接段，外径尺寸匹配常规快插式真空接头的内孔公差，插装后配合密封圈就能实现可靠的气路密封，不需要额外涂覆密封胶。下部的双层波纹结构是功能核心，第一层波纹主要承担角度补偿作用，当吸盘下压接触工件时，波纹段可以产生最大15度的偏摆角度，适配存在轻微倾斜的工件表面；第二层波纹承担缓冲吸震作用，在机械手快速下移接触工件的瞬间，波纹段的压缩形变能抵消部分冲击载荷，避免硬接触刮花工件表面，尤其是针对亚克力板、PCB板、薄型塑料壳这类易刮伤的工件，这种缓冲结构能有效降低产品不良率。最底部的唇边结构做了薄边设计，接触工件时唇边能在负压作用下向外微张，增大和工件表面的接触密封面积，哪怕是表面带有轻微纹路的哑光塑料件、瓦楞纸板，也能形成可靠的密封腔。安装边界上，这类吸盘的整体同轴度公差控制在0.1mm以内，安装后不会出现偏心晃动，适配机械手末端的标准安装孔位，不需要额外加工转接件；吸附工作时的有效负压范围在-40kPa到-85kPa之间，对应不同的工件重量可以调整供气负压值，单层该规格吸盘可以稳定吸附0.3-1.2kg的工件，多吸盘阵列排布时可以承载更大重量的平板类工件。设计过程中需要重点关注波纹段的壁厚均匀性，壁厚差过大会导致偏摆时受力不均，长期往复压缩后出现应力开裂，因此建模时需要保证波纹段的圆弧过渡无锐角，减少应力集中点，提升元件的往复使用寿命。
