工业视觉检测用变色龙3相机结构设计

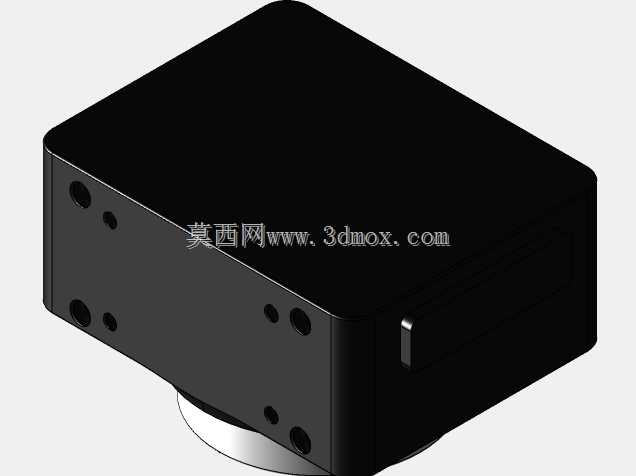

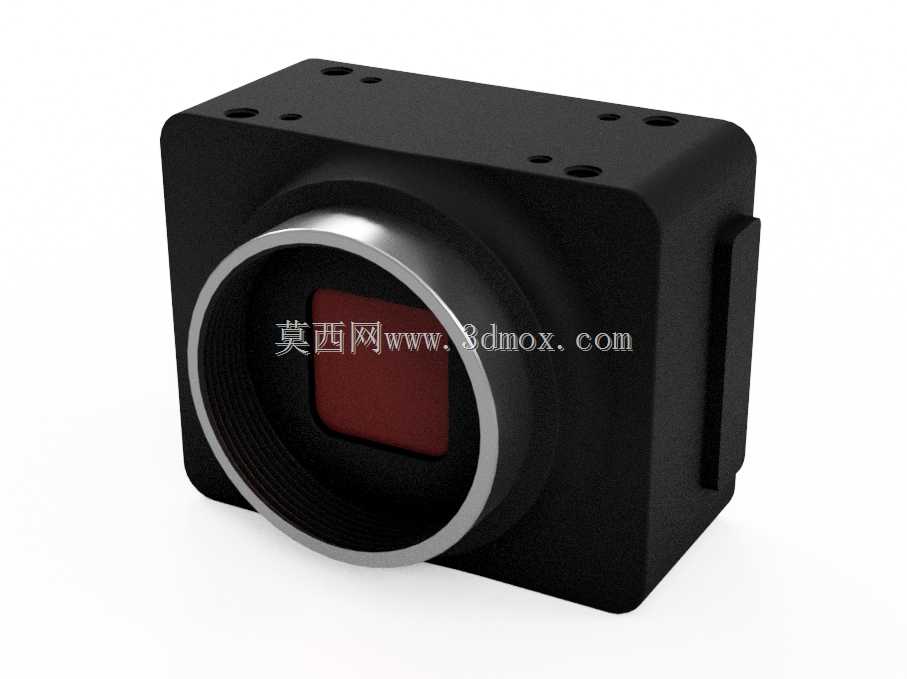

这款相机的结构设计完全围绕工业视觉场景的实际使用需求展开，日常在自动化产线的尺寸测量、外观缺陷筛查、工件定位引导、条码字符识别等工位都能见到这类设备的身影，作为机器视觉系统的前端成像核心，它的结构合理性直接决定了整套视觉方案的成像稳定性与安装适配性。从功能实现的角度看，前端的标准C型镜头接口做了加厚的金属镶边设计，接口内侧预留了足够的滤镜安装空间，可搭配不同焦距的工业镜头与滤光片使用，适配不同工作距离、不同视场范围的检测需求，接口周边的密封槽可搭配密封圈使用，避免车间内的切削液雾气、粉尘进入设备内部影响成像传感器的洁净度。机身主体采用一体化的铝合金铣削成型结构，表面做了黑色硬质阳极氧化处理，既可以减少环境杂光在机身表面的反射对成像造成的干扰，也能提升外壳的耐磨性能与散热效率，长时间连续工作时机身内部的热量可以通过金属壳体快速散出，避免传感器因温度升高产生热噪声影响成像质量。机身上下表面的多组安装孔位完全按照工业视觉配件的通用安装标准设计，可直接搭配常规的相机支架、角度调节板、环形光源固定架使用，不需要额外加工转接件，安装孔的位置精度控制在0.02mm以内，可保证光轴与安装基准面的垂直度，减少现场安装时的校准工作量。机身侧面预留的接口区域做了下沉式设计，数据传输接口插入后接头不会突出机身侧面，在狭小的设备内部安装时不会与周边结构产生干涉，接口周边的凸台可搭配线材固定扣使用，避免设备运行过程中线缆拉扯导致接口松动。机身整体的外形尺寸控制紧凑，在保证内部电路板、成像传感器、散热结构安装空间的前提下，尽可能压缩了非必要的结构体积，可适配多相机阵列排布的视觉检测工位，相邻相机安装时不会出现结构干涉。镜头接口后方的传感器安装座做了单独的精度校准结构，可保证传感器靶面与镜头安装端面的平行度，避免出现成像画面边缘清晰度不一致的问题，机身侧面的防滑棱结构既可以提升手动安装时的握持摩擦力，也可以作为辅助的散热筋提升壳体的散热面积。
