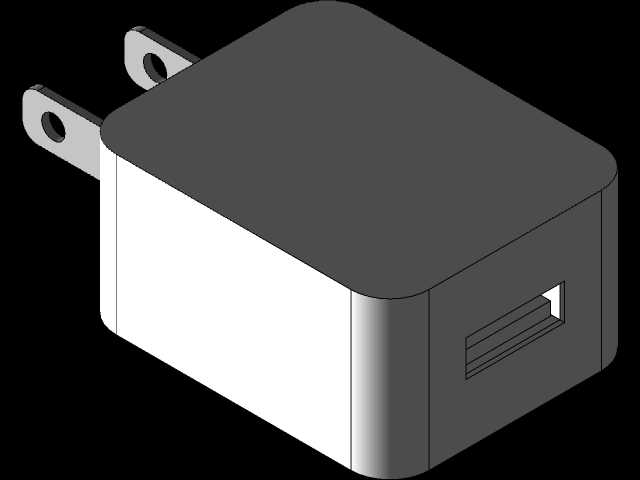

美规插脚USB口充电适配器结构设计

日常消费电子供电场景里，这类插墙式充电适配器是覆盖最广的小功率供电部件，不管是桌面小型数码外设、便携穿戴设备、家用小型智能硬件，都能通过这类适配器完成市电到低压直流的转换，给内置电池补能或者直接给设备供电。做这款结构设计的时候，最先要卡的是插墙安装的边界尺寸，美规平行插脚的伸出长度、插脚中心距必须符合对应安规要求，插脚根部和壳体的衔接处要做限位凸台，避免插接入墙面插座时壳体过度贴靠墙面，挡住插座相邻插孔造成空间浪费。壳体采用上下扣合的分体结构，分型面选在壳体侧棱的圆角过渡位置，既可以隐藏合模线提升外观质感，也能在内部预留足够的筋位空间，用来固定PCB板、高压侧绝缘隔层以及USB接口的固定座。USB输出口设置在壳体垂直于插脚的端面上，接口周围做0.3mm的凸圈防护，避免日常插拔过程中接口边缘被磨损，同时凸圈高度刚好和USB金属外壳的前端齐平，插拔时的受力能直接传递到内部的接口固定筋位上，不会因为长期插拔导致接口松脱移位。内部结构设计上，高压区域和低压输出区域之间要设置连续的绝缘挡墙，挡墙和壳体内壁的衔接处不留缝隙，避免高压侧的元器件引脚意外触碰低压部分带来安全隐患，PCB板的固定柱高度要统一，保证板件和壳体内壁之间留出2mm以上的安全间隙，容纳元器件引脚的同时也能形成空气隔热层，缓解长时间工作时的热量堆积。壳体的边角全部做R3以上的圆角过渡，一方面是注塑生产时能改善塑胶熔体的流动填充效果，减少缺胶、熔接痕的出现概率，另一方面日常使用握持插拔的时候也不会有尖锐棱角硌手，插脚部分采用嵌件注塑的方式和下壳体固定，插脚嵌入壳体内部的部分做弯折卡位结构，避免长期插拔受力后插脚出现松动、转动的问题。输出端的USB接口位置公差控制在±0.1mm以内，保证和标准USB公头的插拔顺畅度，不会出现插接过紧或者接触不良的情况，壳体表面采用细晒纹处理，既不容易残留指纹划痕，也能在注塑生产时掩盖轻微的表面瑕疵，降低生产环节的不良率。
