六旋翼蜂窝构型多旋翼飞行器结构设计

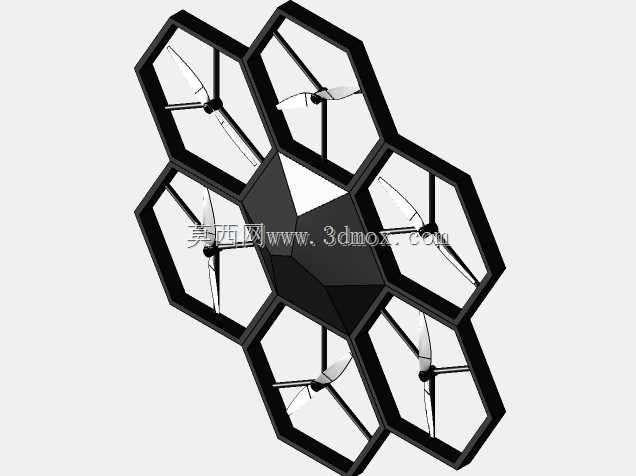

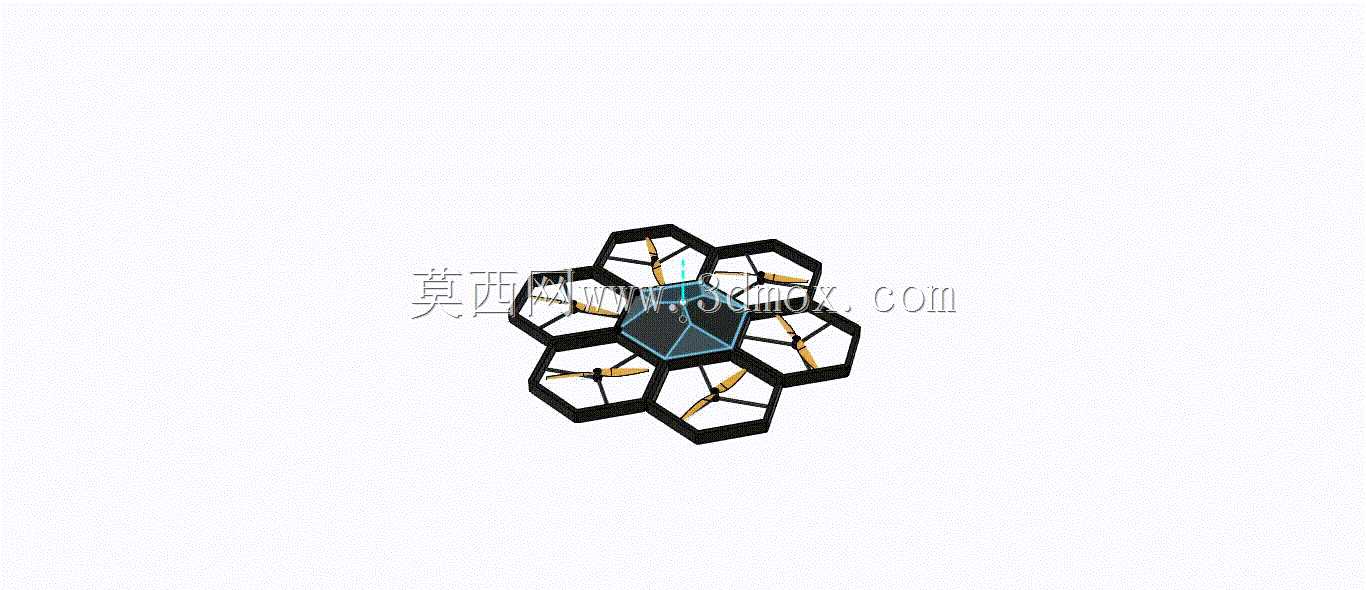

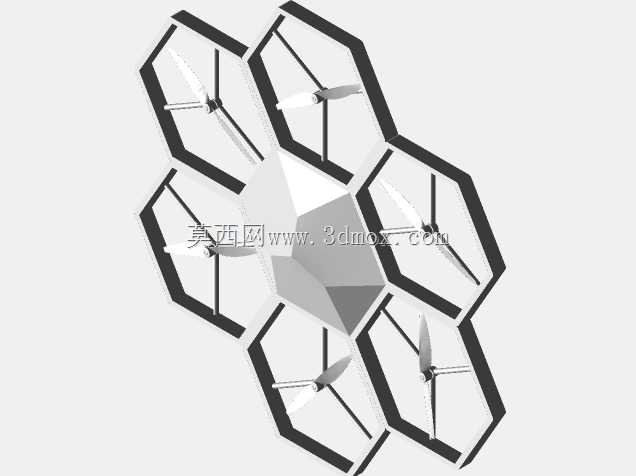

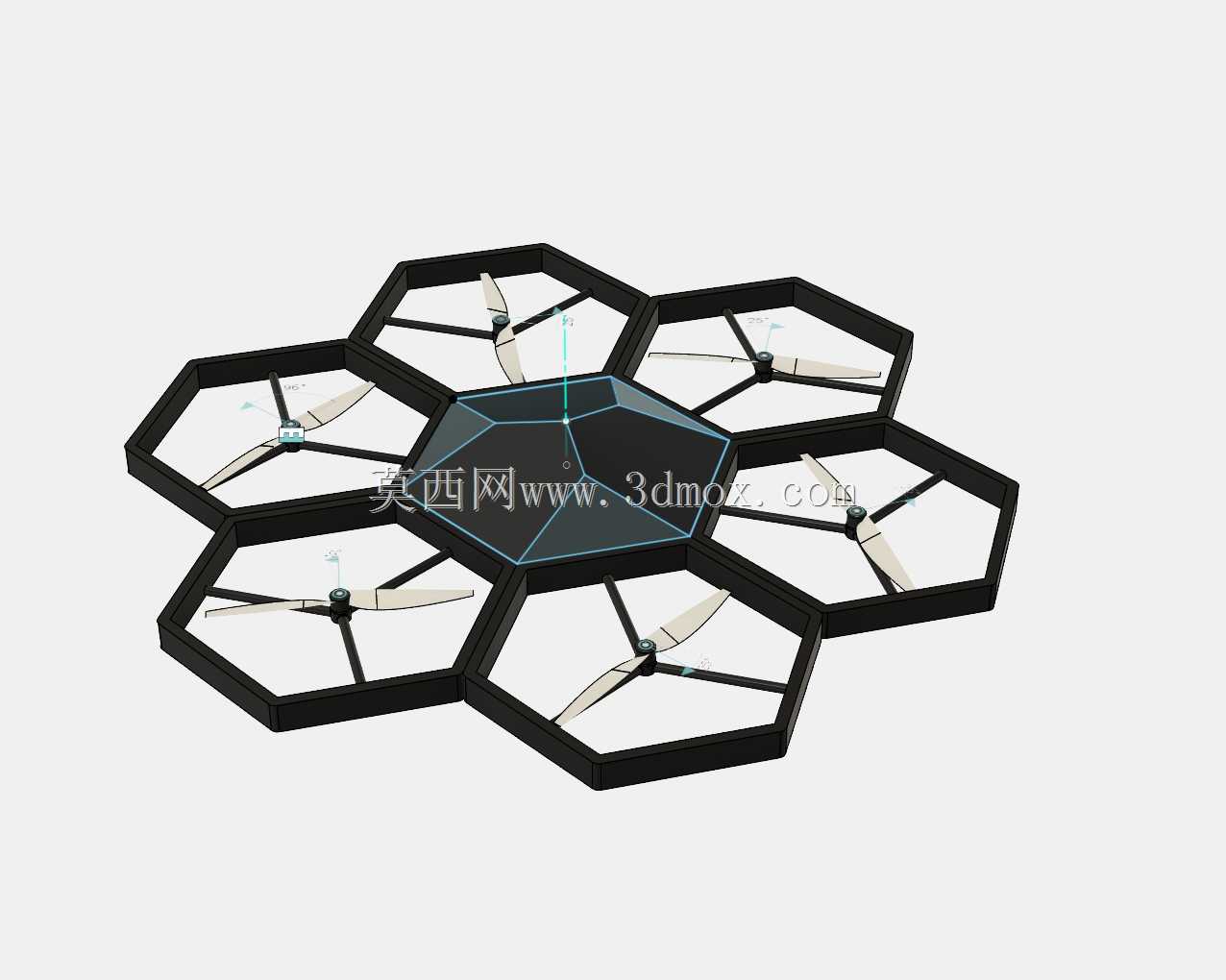

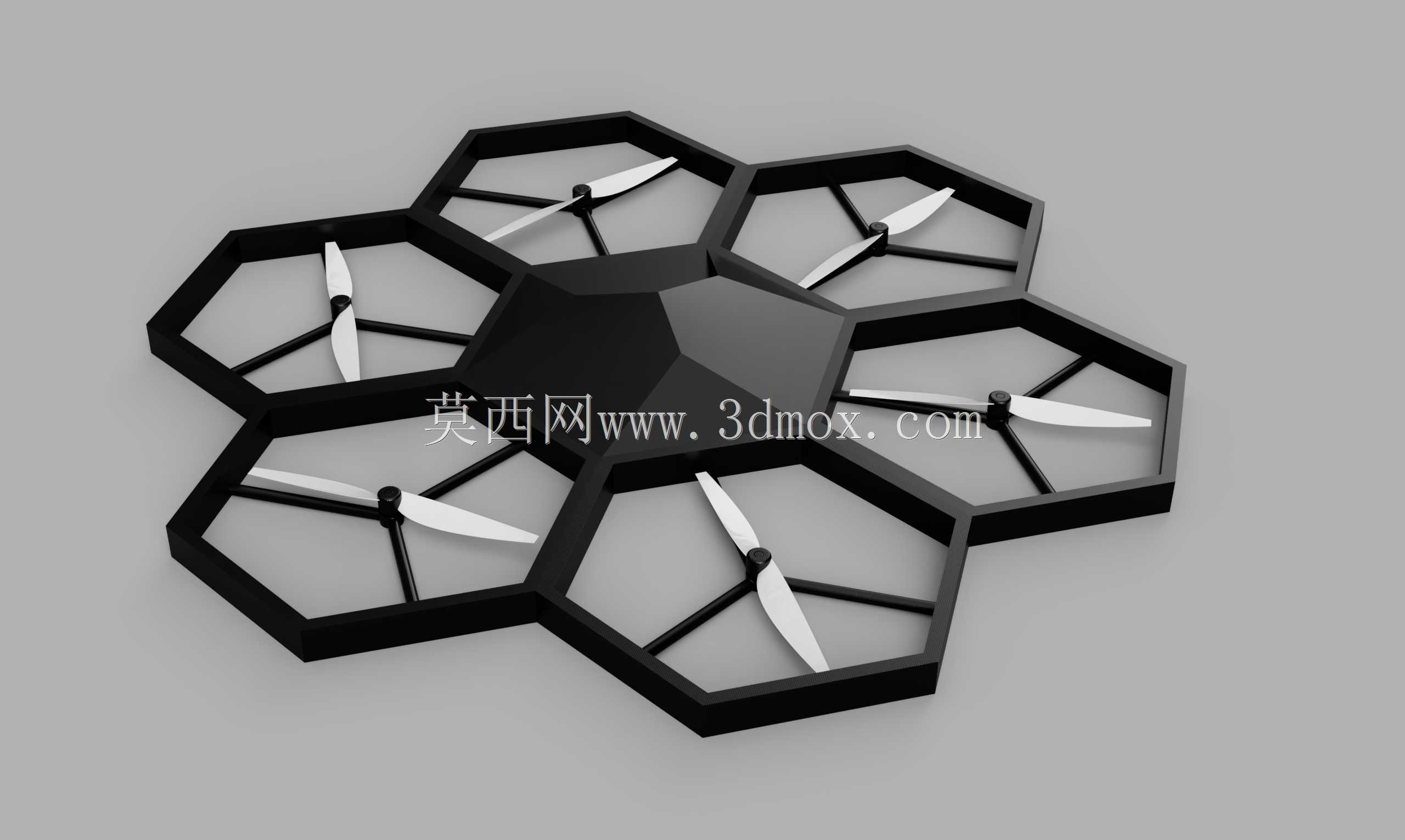

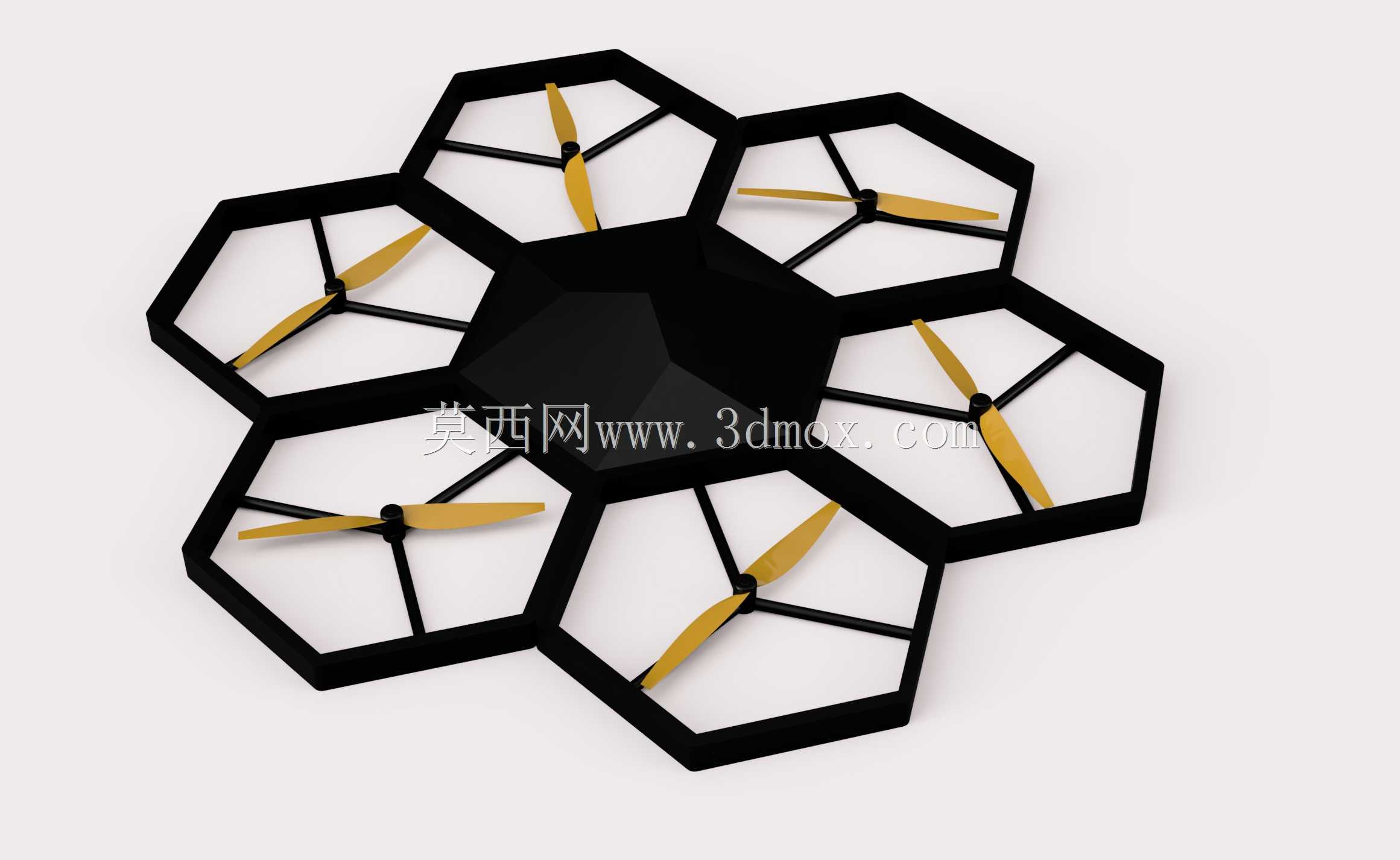

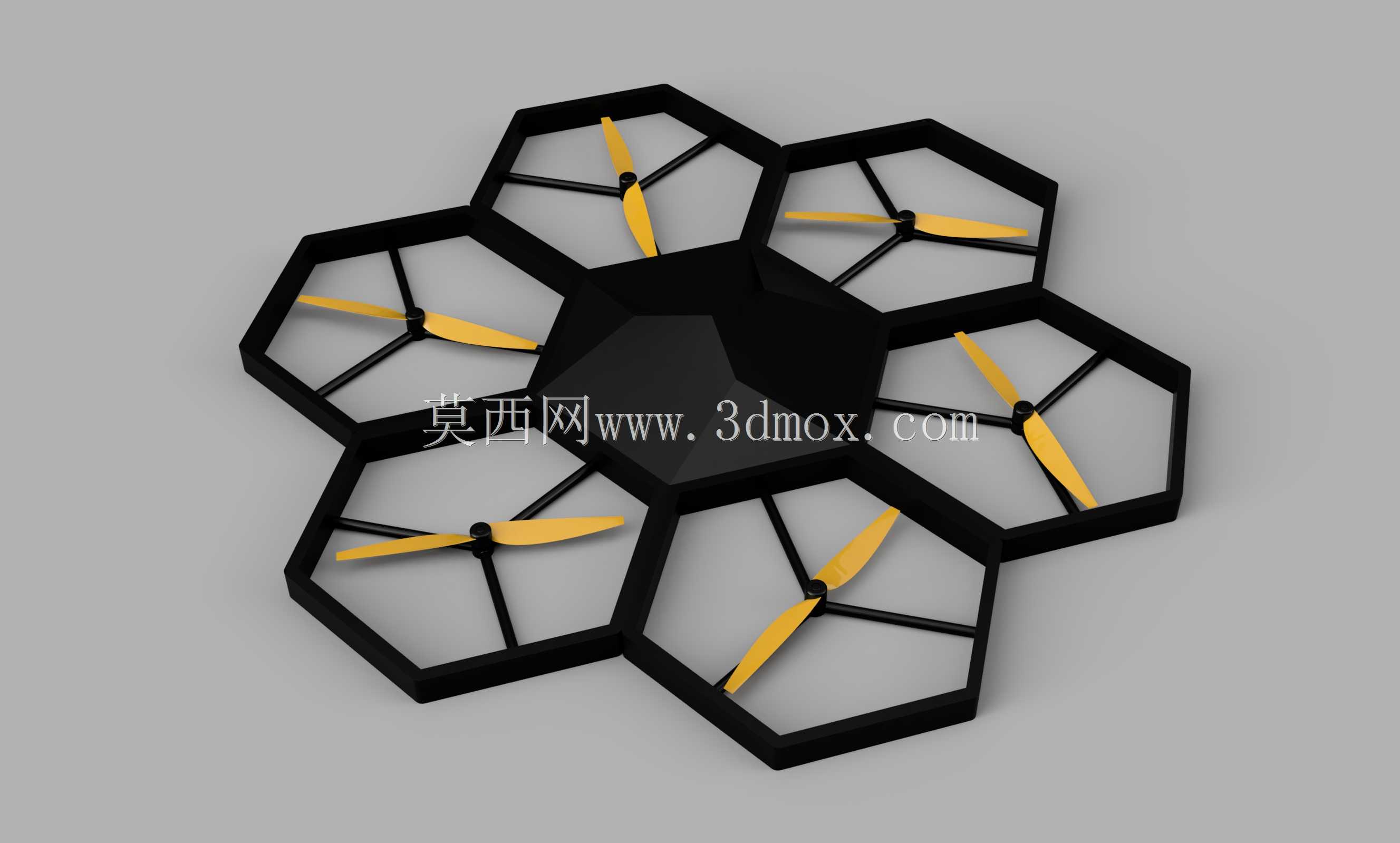

这款六旋翼飞行器采用正六边形蜂窝式布局设计，六个旋翼单元围绕中心机体呈周向均匀排布，每个旋翼单元自带独立的六边形防护外框，相邻单元的框体直接拼接形成整体受力结构，区别于传统六旋翼采用中心板加机臂的悬臂式受力方案，这种一体化蜂窝构型能让飞行过程中旋翼产生的振动通过框体拼接面分散传递，大幅降低中心机体的振动幅值，对于搭载精密传感设备的作业场景十分友好。

从实际应用场景来看，该构型的防护外框完全包裹旋翼旋转范围，作业过程中即使碰到树枝、建筑墙面等障碍物，也不会直接打坏桨叶，适合在城市楼宇间、林区等复杂狭窄环境下执行巡检、测绘作业，相比无防护的多旋翼设备，作业容错率提升明显。每个旋翼单元的框体采用等截面六边形薄壁结构，在保证结构刚度的前提下尽可能降低自重，框体内部预留有桨叶安装座、电机固定位的安装边界，电机轴线与框体端面垂直，保证桨盘平面处于水平基准面，减少飞行姿态调整时的动力损耗。

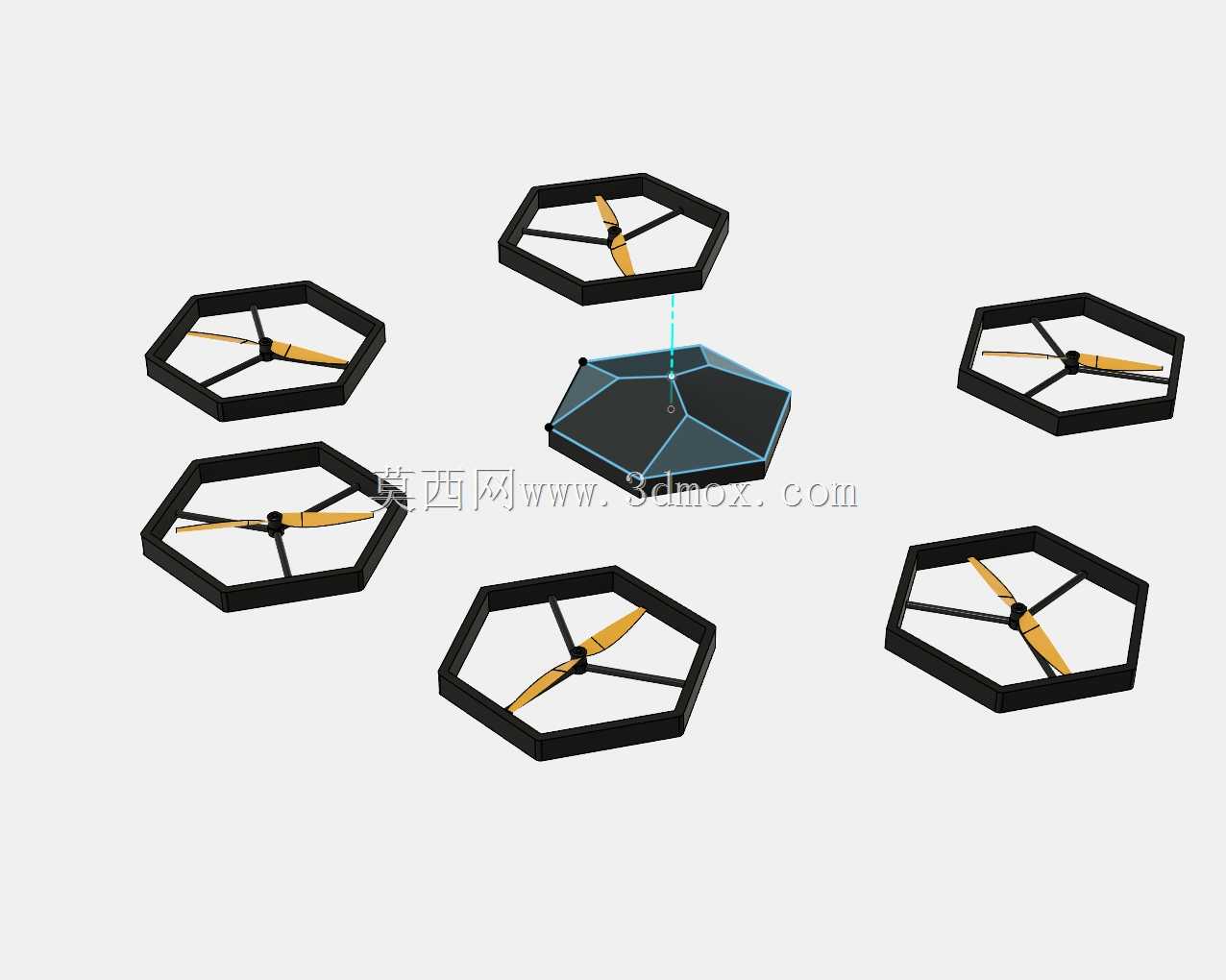

中心机体采用多面拼接的多边形舱体设计，舱体内部预留有飞控板、电池、信号接收模块的安装空间，舱体侧壁与六个旋翼框体的连接面做了贴合式定位设计，装配时无需额外调整机臂角度，能保证六个旋翼的中心距完全一致，降低飞控的动力校准难度。旋翼采用两叶快拆式螺旋桨，桨叶的扭转角沿展向做了渐变设计，在保证拉力效率的同时，能将旋转过程中的气动噪声控制在较低水平，适配需要低噪声作业的场景。

从安装边界来看，每个旋翼防护框的内径略大于桨叶旋转直径，预留了足够的安全间隙，避免桨叶形变时碰到框体；中心舱体的底部预留有任务载荷安装接口，可根据作业需求挂载航拍相机、气体检测模块等不同设备，接口位置处于整机重心正下方，挂载载荷后不会影响整机的配平。整机的所有结构拼接处均采用定位止口设计，装配时能快速对齐，减少装配误差带来的飞行姿态偏移问题，这种蜂窝式的整体结构也让整机的抗摔性能优于传统悬臂式六旋翼，在发生意外坠机时，外框结构会先吸收冲击能量，保护中心舱体内的核心电子元件不受损坏。
