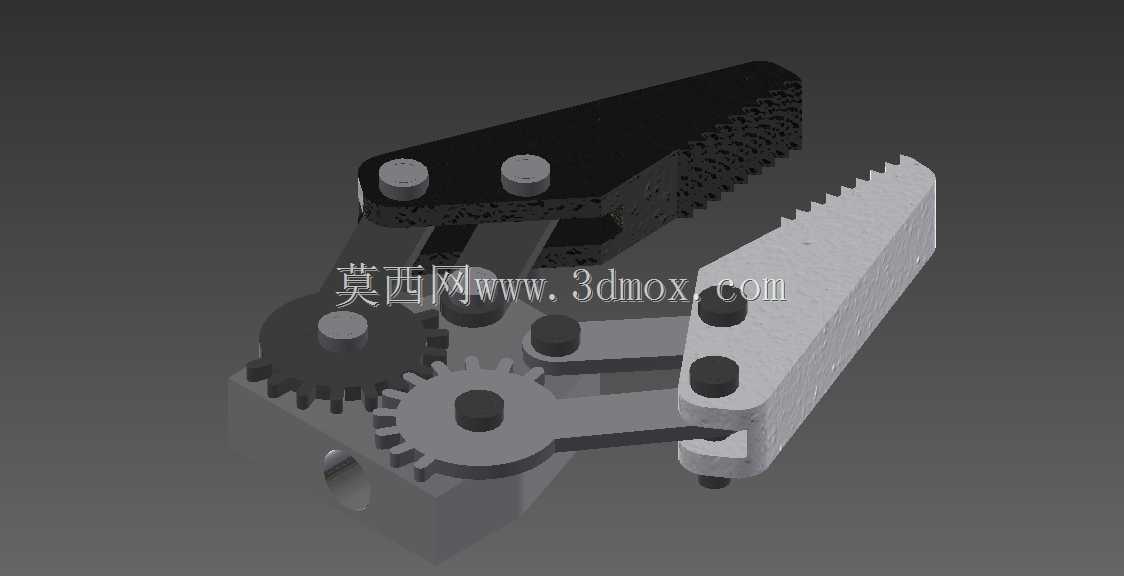

齿轮联动式机械夹持执行末端结构

这款齿轮联动夹持结构，常作为自动化产线、小型机械手的末端执行部件使用，在3C电子小零件分拣、轻工产品搬运、小型工件工序间转运场景中适配性较强，也可加装在非标工装台面上作为手动定位夹紧单元使用。从结构逻辑来看，整套夹爪采用多组圆柱直齿轮做同步传动，驱动上下两组钳体做对向开合动作，区别于单转轴单动夹爪的偏载问题，齿轮啮合传动能保证两侧钳口的开合行程完全对称，夹持工件时不会出现工件偏移、单侧受力滑脱的情况，钳口接触面加工有连续锯齿形防滑齿，针对表面粗糙度较低的金属件、硬质塑料件，能提供足够的静摩擦力，无需额外加装防滑垫即可稳定夹持。设计阶段优先考虑了安装边界的适配性，整套结构的基座预留了标准安装孔位，可直接与直径20-30mm的标准导杆、机械手末端法兰对接，不需要额外做转接板加工，整体开合行程覆盖0-35mm的夹持范围，可适配该尺寸区间内的规则形状工件，钳体部分采用分体式装配设计，锯齿钳口为可更换结构，长期使用出现齿面磨损后，仅需拆卸固定销即可更换钳口块，无需更换整套夹持结构，能降低现场维护的配件成本。传动齿轮组的啮合间隙做了公差适配，空载状态下钳体开合无卡滞，夹持到位后齿轮副的自锁特性可避免气源、动力中断后钳口松脱，不需要额外加装锁紧机构即可保持夹持力。结构的运动部件全部采用销轴铰接，铰接位置预留了润滑脂注油通道，日常维护时可直接注入润滑脂降低铰接位磨损，整套结构的外露部件无尖锐凸起，在产线人员协同作业的场景下能降低磕碰风险，钳体的开合角度通过齿轮的齿数比做了限位，最大开合位置不会出现齿轮脱啮的情况，极限闭合位置两钳口可完全贴合，可夹持薄片类工件。在实际选型适配时，可根据现场工件的重量调整钳口的厚度与锯齿密度，针对较重的金属工件可更换淬火处理的合金钢钳口，针对易刮花的外观件可更换包胶钳口，整套结构的传动逻辑无需做改动，仅更换末端钳口即可适配不同的夹持需求，基座的安装孔位采用通用孔距设计，可兼容多数现有小型机械手的末端安装尺寸，不需要对现有设备做结构改造即可直接替换原有老旧夹爪。
