带传动齿轮的多缸发动机曲轴结构

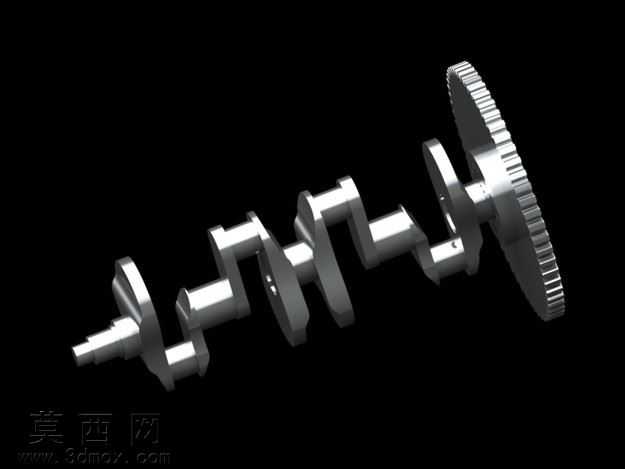

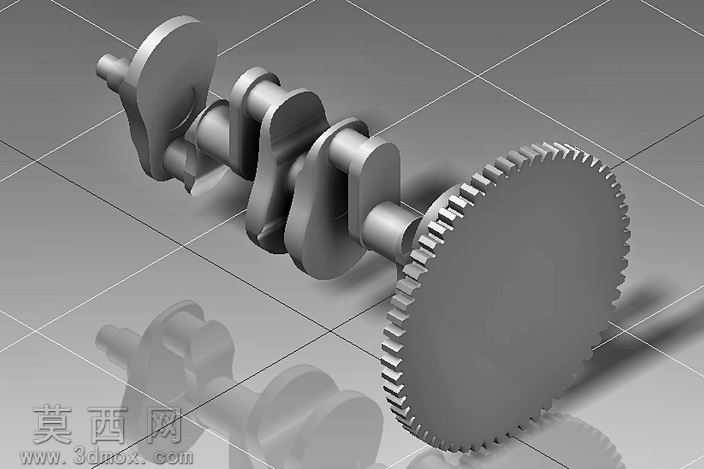

本作品为动力系统核心传动部件曲轴的三维建模成果，建模过程严格遵循内燃机曲轴的实际设计规范，完整还原了多缸曲轴的全部结构特征。建模阶段首先梳理曲轴的功能逻辑，曲轴作为承接活塞往复运动、转换为旋转扭矩输出的核心部件，需要兼顾结构强度、动平衡精度与传动配合精度，因此建模时先确定主轴颈的同轴度基准，依次排布各曲柄销的相位角度，匹配多缸发动机的点火间隔角设计，保证各缸做功行程的扭矩输出均匀连贯。模型完整构建了主轴颈、曲柄臂、曲柄销、平衡配重块以及端部集成的传动齿轮结构，其中曲柄臂与平衡配重采用一体化建模思路，通过曲面过渡优化应力集中区域的结构形态，避免直角衔接带来的应力断裂风险，配重块的轮廓经过反复调整，匹配各曲柄销与连杆组件的旋转惯量，保障曲轴高速运转时的动平衡性能。端部的传动齿轮采用参数化建模方式，按照标准渐开线齿形生成齿廓曲线，通过拉伸、阵列完成全部轮齿结构，保证齿形参数与正时传动系统的配合精度，齿轮与曲轴主轴颈的衔接位置做了轴肩定位结构设计，确保装配时的轴向定位准确。材质渲染阶段，整体曲轴部件赋予锻钢金属材质，调整金属粗糙度参数模拟实际机加工后的金属表面质感，轮齿啮合面、主轴颈与曲柄销的配合面做高光处理，还原精密磨削加工后的表面光洁度，平衡配重非加工面调整为稍暗的金属质感，区分不同加工工序的表面特征。场景渲染采用柔和的工业展示布光，通过多角度光源凸显曲轴各轴段的圆柱面轮廓、曲柄的曲面过渡形态以及齿轮的齿形细节，地面添加柔和的反射效果增强模型的立体感，同时通过半透明投影呈现曲轴的整体轮廓层次。设计过程中充分考虑曲轴的实际装配需求，各轴段的直径、长度尺寸，曲柄的回转半径，齿轮的模数、齿数参数均参考通用内燃机的设计标准，既保证模型的外观还原度，也具备实际工程参考价值，可用于动力系统结构教学、发动机装配演示以及相关零部件的设计参考场景。
