Gecko G540步进电机驱动装置带线缆结构

在数控加工、小型自动化设备搭建的场景里，步进电机驱动单元是衔接控制信号与动力输出的核心部件，这款Gecko G540驱动装置的结构设计，完全围绕多轴运动控制的实际装机需求展开。从实际应用来看，这类驱动单元常被用于桌面级CNC铣床、等离子切割设备、小型数控雕刻机以及DIY数控路由器的电控系统中，负责接收上位机发出的脉冲方向信号，转化为步进电机的运转动力，精准控制各轴的进给位移与运动速度。

从功能特性上看，该驱动集成了四路步进驱动通道，可同时控制四台步进电机完成协同运动，板载接口布局充分考虑了现场接线的便利性，顶部设置的多组D-sub接口分别对应电机编码反馈、控制信号输入与外部设备通讯，侧边的接线端子排直接对接电机动力线与电源输入，板载状态指示灯可直观反馈供电、信号通断与驱动运行状态，无需额外外接检测模块就能快速排查接线故障。

设计过程中，结构工程师首先参考了实物的安装尺寸边界，外壳采用带安装耳的长方体结构，两侧的安装凸耳预留了标准安装孔位，可直接固定在电控箱内的标准安装导轨或者绝缘安装板上，安装孔的孔距与孔径完全适配行业通用的紧固件规格，无需额外加工转接板就能完成装机。外壳表面的散热结构做了针对性优化，驱动工作时功率器件产生的热量可通过金属外壳快速散出，长时间满负载运行也不会出现过热降频的问题。接口的排布顺序完全遵循现场接线的操作逻辑，常用的动力接线端子布置在设备侧方，插拔线缆时不会与顶部的信号接口产生干涉，不同功能的接口做了防呆设计，现场装配时不会出现插错接口的问题。

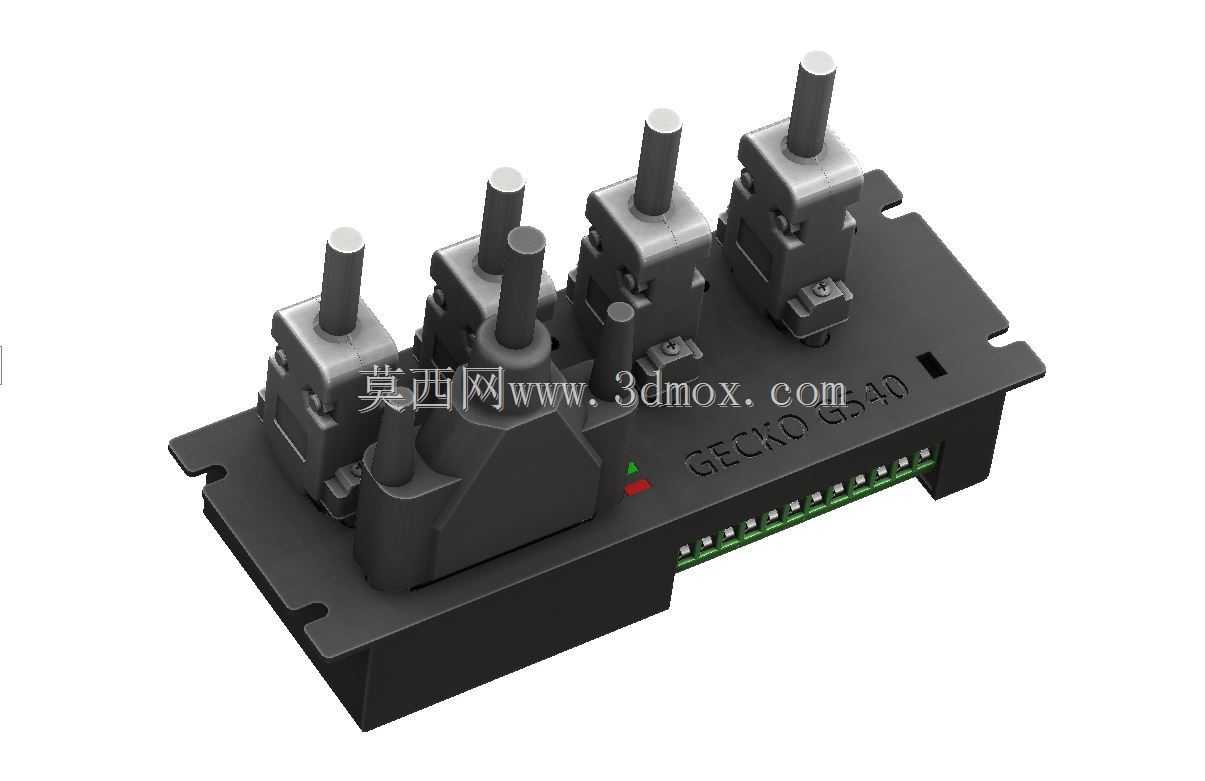

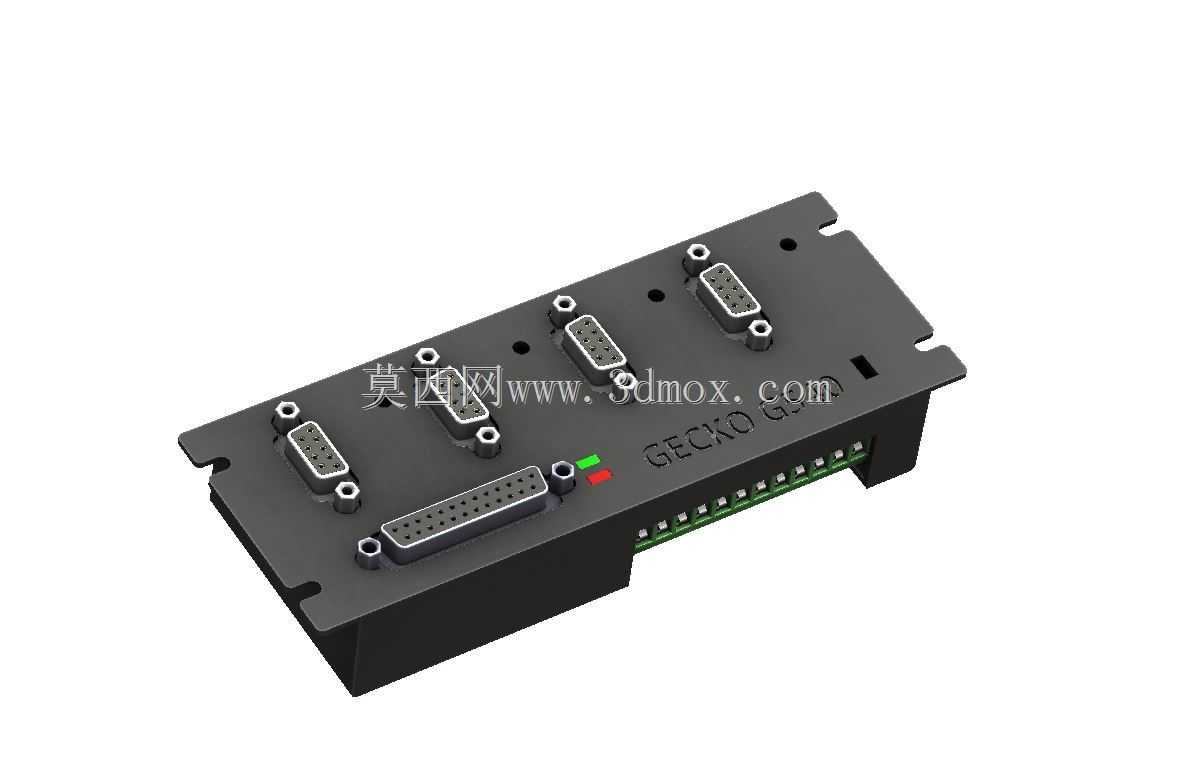

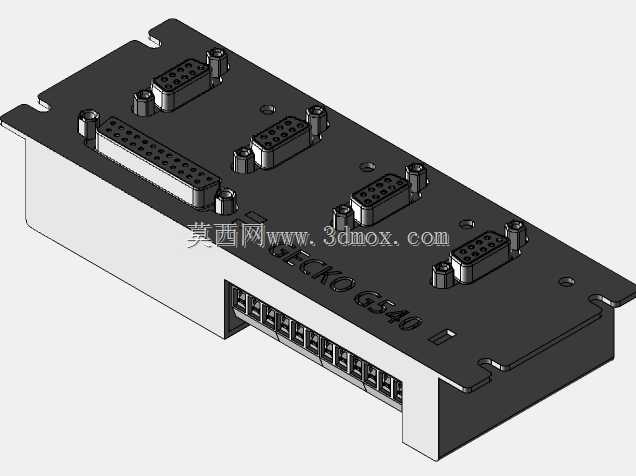

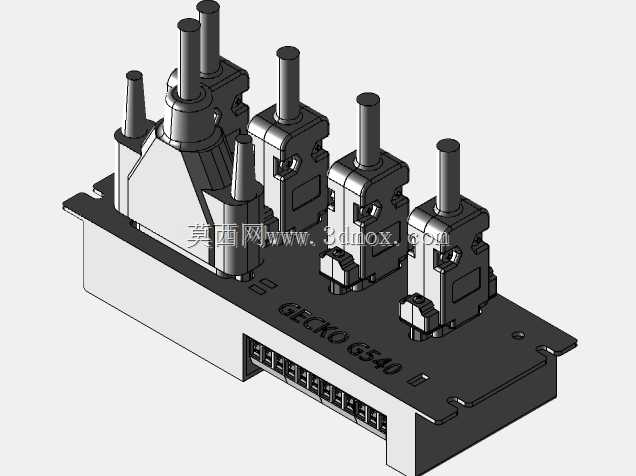

考虑到不同装机场景的空间需求，模型同时还原了带线缆与无线缆两种状态的结构，无线缆版本可适配电控箱内部空间紧凑、需要自行定制线缆长度的装机场景，带线缆版本则可直接用于整机虚拟装配的干涉检查，提前验证线缆折弯半径与走线空间是否满足装配要求，避免实际装机时出现线缆挤压、接口对位不准的问题。整个结构的细节还原度覆盖了外壳的固定螺丝孔位、接口的针脚定义位置、指示灯的开孔位置，在做三维装配校验时，可以直接将该模型导入装配体，验证其与周边安装板、走线槽、其他电控元件的位置关系，提前规避装配干涉，缩短设备的电控设计周期。对于做小型数控设备开发的工程师而言，这类精准还原实物尺寸的驱动模型，能大幅减少电控部分的建模工作量，直接用于整机的BOM统计与装配工艺验证。
