2W功率激光雕刻机Z轴进给机构

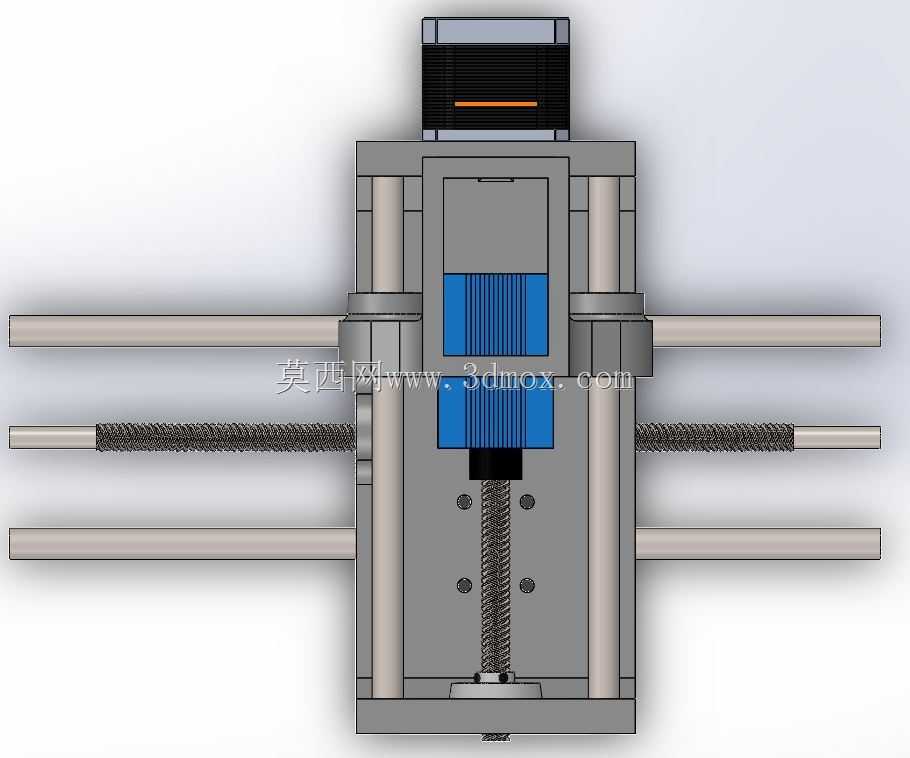

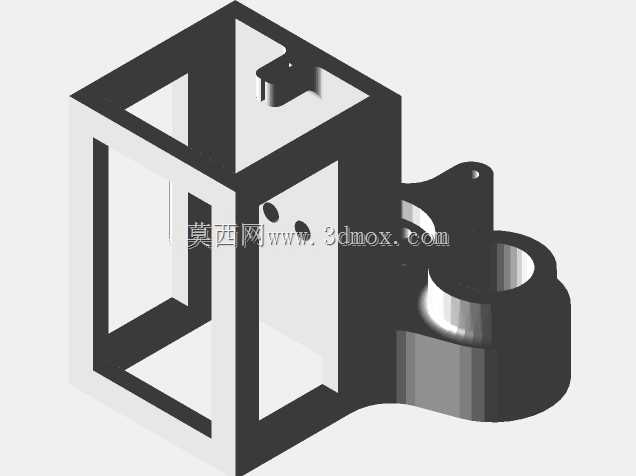

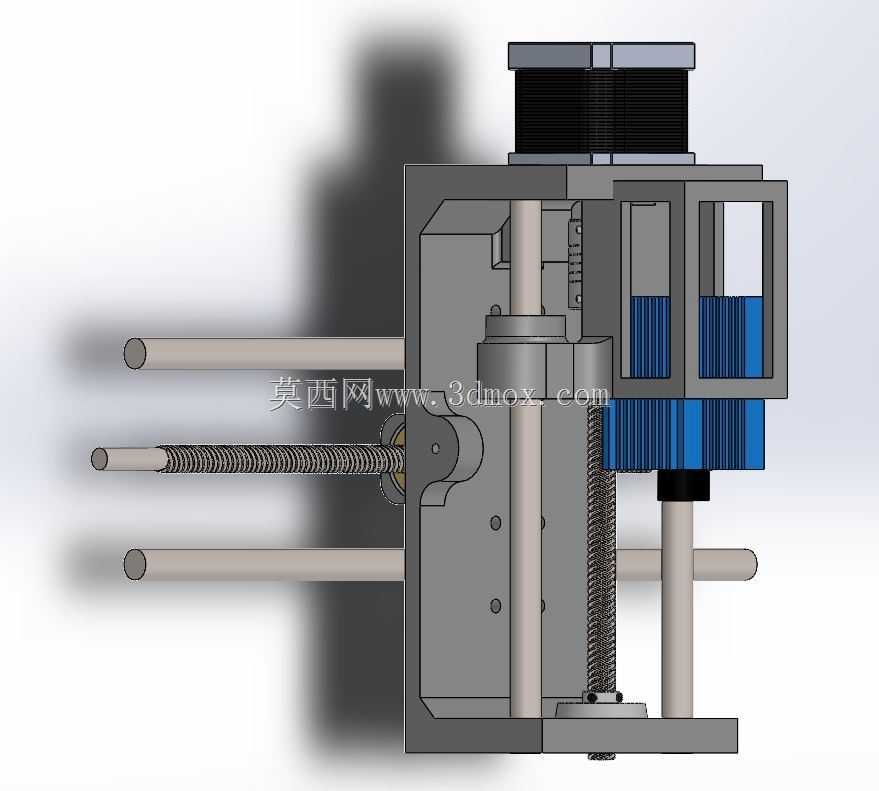

这套Z轴进给机构主要适配桌面级2W激光雕刻设备的垂向运动需求，在小型数控加工、个性化打标、薄材切割场景中承担激光头的垂向位置调整功能，可根据加工材质的厚度、焦距要求精准调整激光头与加工面的间距，保证激光聚焦点始终落在加工工件表面，避免焦距偏差导致的雕刻线条模糊、切割深度不足等问题。从结构设计来看，整套机构采用双光轴直线导向布局，两根平行布置的镀铬光轴作为垂向运动的导向支撑，配合直线轴承实现滑座的低阻力往复运动，导向光轴两端通过固定座锁附在安装基板上，同轴度公差控制在0.02mm以内，可有效避免滑座运动过程中出现卡滞、偏摆问题，保证激光头的运动垂直度。垂向动力传递采用滚珠丝杆传动方案，丝杆顶端与步进电机输出轴直连，省去了额外的同步轮传动结构，既压缩了整套机构的垂向安装高度，也减少了传动间隙带来的位置误差，丝杆螺母与滑座刚性连接，电机转动时可直接带动滑座沿光轴做垂向升降运动，单步进给精度可达到0.01mm，完全满足激光雕刻作业的焦距微调需求。安装边界方面，整套机构的横向安装孔位与常规桌面数控设备的X轴滑台安装尺寸兼容，可直接固定在X轴运动滑座上随X轴做横向移动，不需要额外设计转接板；垂向行程覆盖0-80mm区间，可适配厚度在50mm以内的各类加工板材，包括亚克力薄板、椴木层板、皮革、纸质材料等常见激光加工材质。结构设计上充分考虑了桌面设备的轻量化需求，主体安装板采用铝合金材质加工，在保证结构刚性的前提下尽可能降低整体重量，减少X轴运动时的负载惯量，提升X轴的运动响应速度。滑座上预留了标准的激光头安装孔位，可直接适配市面常见的2W功率激光模组，不需要额外加工安装位，接线位置预留了足够的走线空间，可避免设备运动过程中出现线缆拉扯、磨损问题。整套机构的运动限位通过外置光电开关实现，上下两端的限位触发点可根据实际行程需求调整位置，防止运动超程导致的机构碰撞损坏，日常维护仅需定期给光轴和丝杆涂抹少量润滑脂即可，不需要复杂的拆解保养，适配小型加工门店、个人创客工作室、教学实训场景下的激光雕刻设备改装与组装需求。
