25毫米规格CO2激光头第二镜安装座结构

项目分类:3D模型 发布时间:2021-09-27 ID:289418
  • 25毫米规格CO2激光头第二镜安装座结构
  • 25毫米规格CO2激光头第二镜安装座结构
  • 25毫米规格CO2激光头第二镜安装座结构
  • 25毫米规格CO2激光头第二镜安装座结构

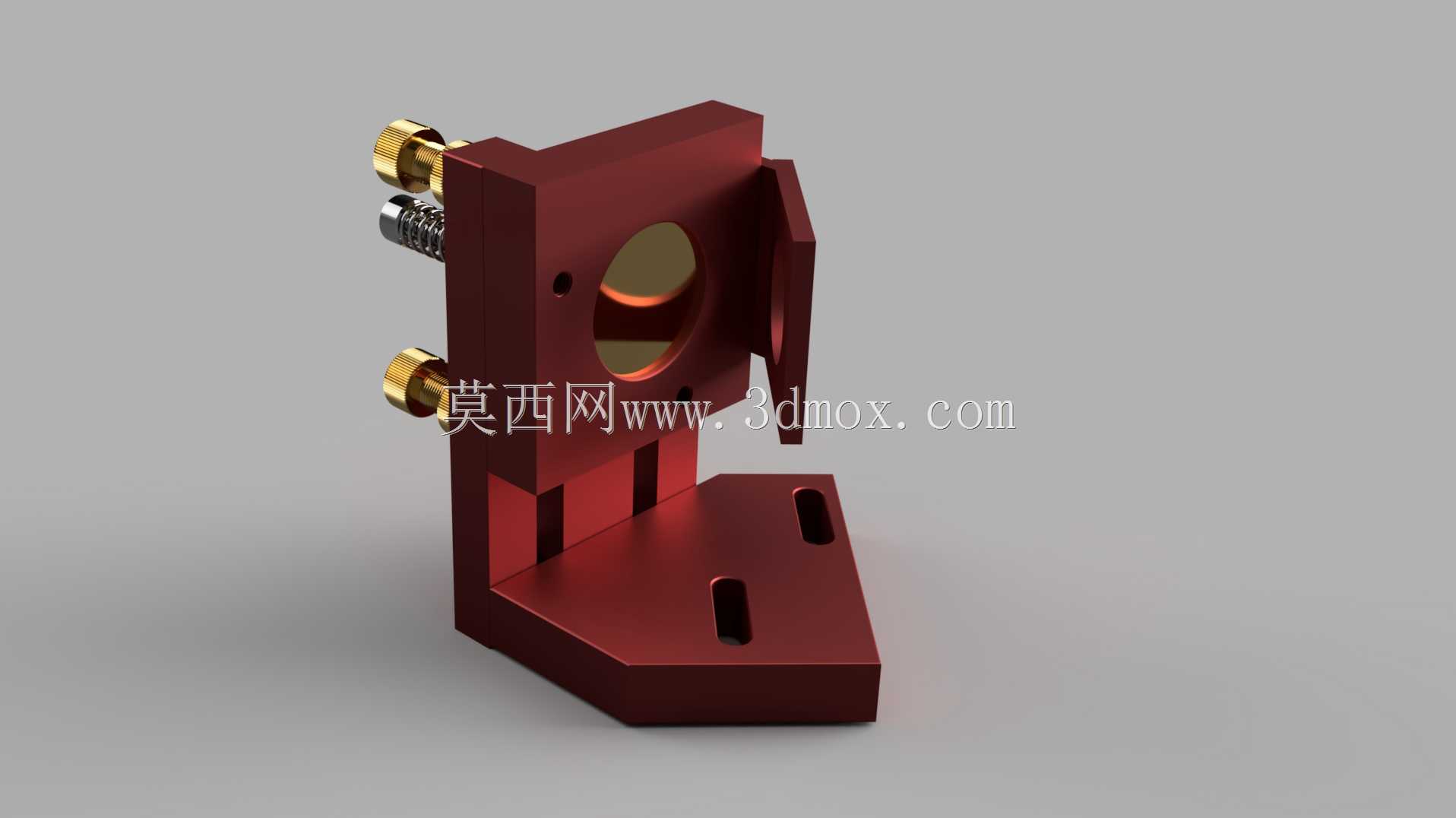

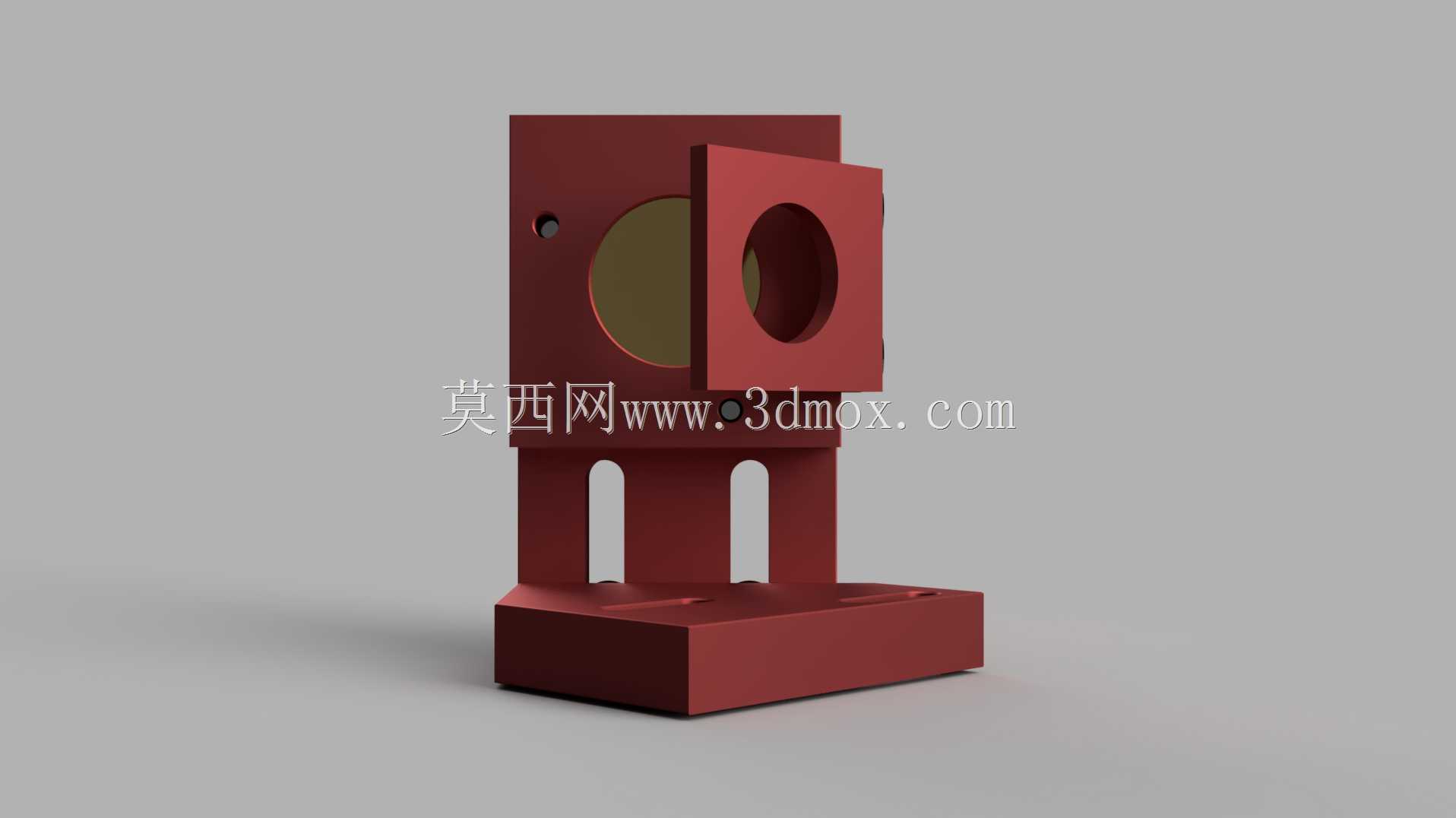

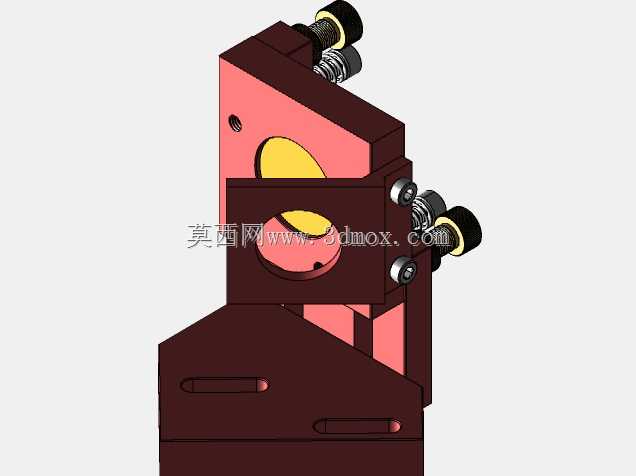

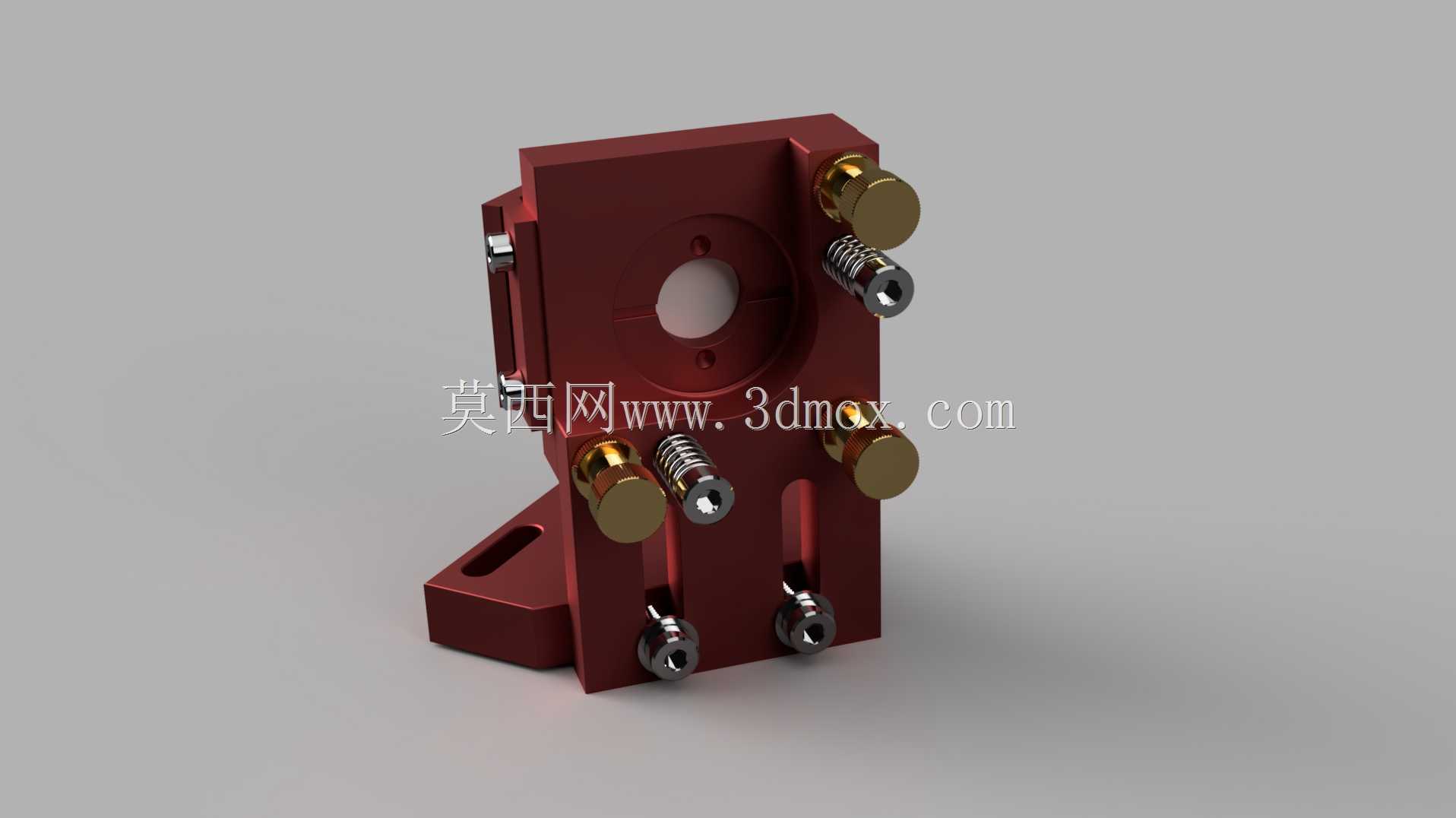

在CO2激光加工设备的光路传输系统中,第二反射镜座是承担光路转向、角度微调功能的核心安装部件,这款适配25毫米直径反射镜片的镜座,主要匹配Cloudray C、E系列激光头的安装接口,可直接应用于幅面在常规加工区间的CO2激光切割机、激光雕刻机设备上,承担激光束从光路传输段到激光头入射段的90度转向传输功能。从实际加工场景的使用需求来看,激光加工过程中光路的准直度直接决定切割面的垂直度、雕刻图案的边缘清晰度,一旦反射镜角度出现偏移,就会出现激光焦点偏移、加工能量分布不均的问题,轻则导致工件切不透、雕刻深浅不一,重则可能造成激光外泄引发安全隐患,因此镜座的调节结构刚性、安装定位精度是设计时的核心考量点。这款镜座采用L型一体化安装基座设计,基座底部预留两个沉头安装孔位,可直接固定在设备横梁的滑动拖板上,安装孔的间距经过适配调校,能匹配对应系列激光头的安装基准面,避免安装时出现位置偏差导致的光路初始错位。镜座的镜片安装位采用沉孔式设计,可容纳25毫米直径的标准CO2反射镜片,镜片压合位置预留了冷却气流的流通间隙,长时间高功率加工时,可借助设备自带的辅助气流带走镜片表面的热量,减少镜片热变形带来的光路偏移。角度调节结构采用三顶丝配合弹簧复位的设计方案,三个调节顶丝呈三角分布在镜片安装座的后侧,配合预压的复位弹簧,可实现X、Y两个轴向的角度微调,调节时转动对应位置的顶丝即可改变镜片的倾斜角度,调节分辨率可满足0.1毫米以内的光路对准精度要求,调节完成后顶丝的自锁特性配合弹簧的张紧力,可在设备高速移动加工时保持镜片角度稳定,不会因为设备运行的振动出现角度偏移。镜座的侧向预留了激光入射的通光孔,通光孔直径大于常规光路的光束直径,避免光束边缘打到镜座内壁造成能量损耗,同时通光孔的端面做了倒角处理,减少加工过程中粉尘飞溅附着在镜片边缘的概率。从安装边界来看,这款镜座的整体外形尺寸经过紧凑化设计,不会占用拖板上过多的安装空间,安装时不需要对原有设备的拖板结构做额外改造,可直接替换同规格的老旧镜座,适配过程中只需要按照光路校准流程依次调整三个调节顶丝,将激光束准确导入激光头的入光口即可完成调试,日常维护时只需要松开镜片压块即可更换反射镜片,不需要整体拆卸镜座,能大幅减少设备维护的停机时间。
