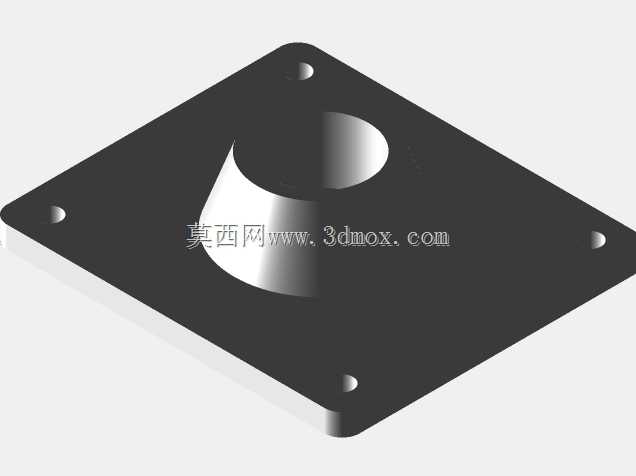

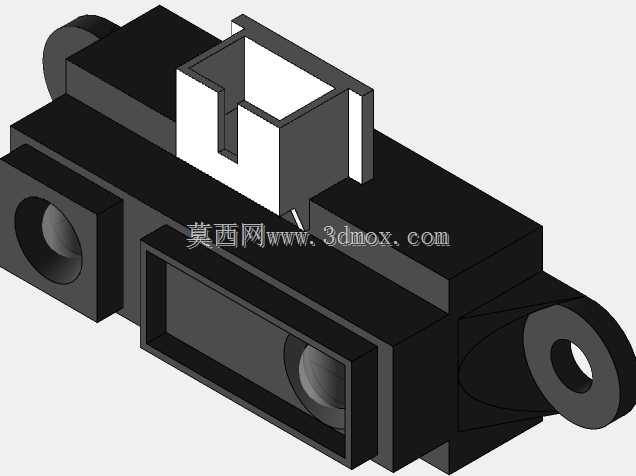

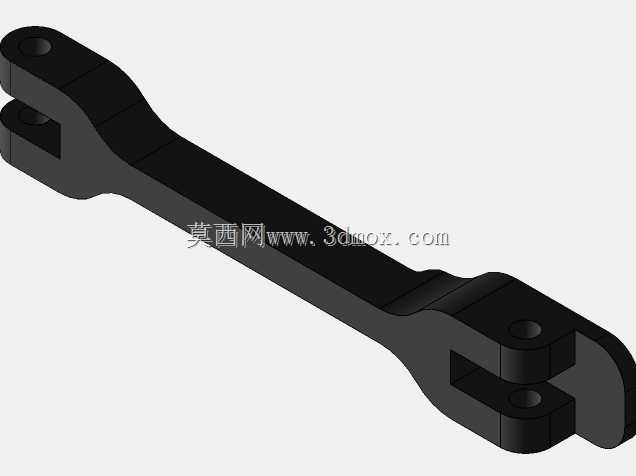

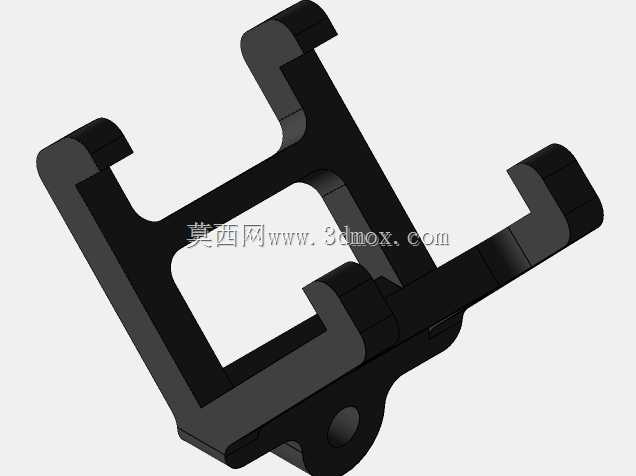

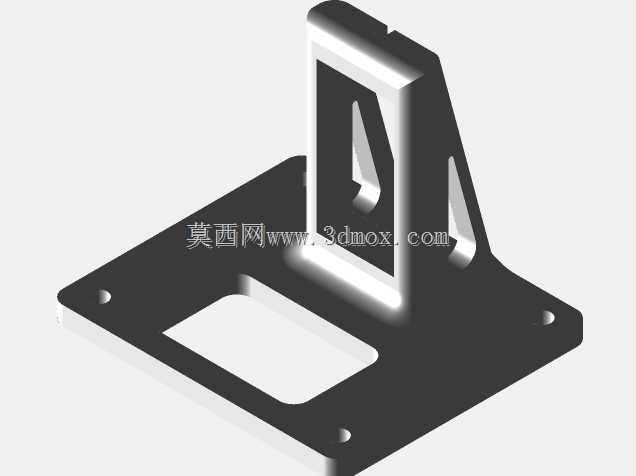

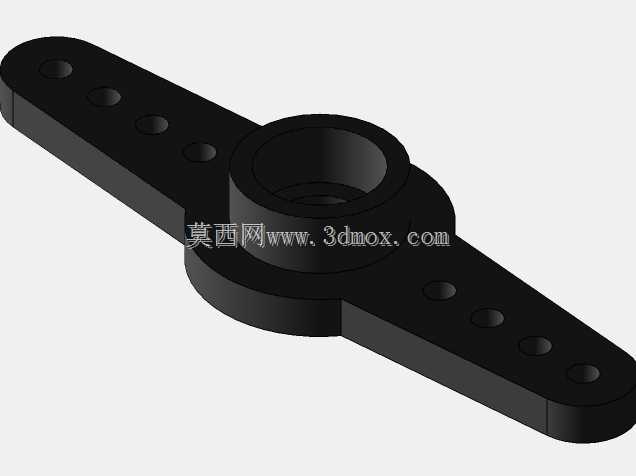

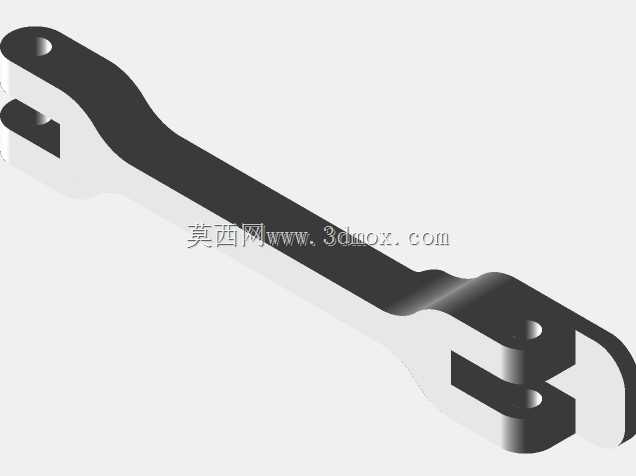

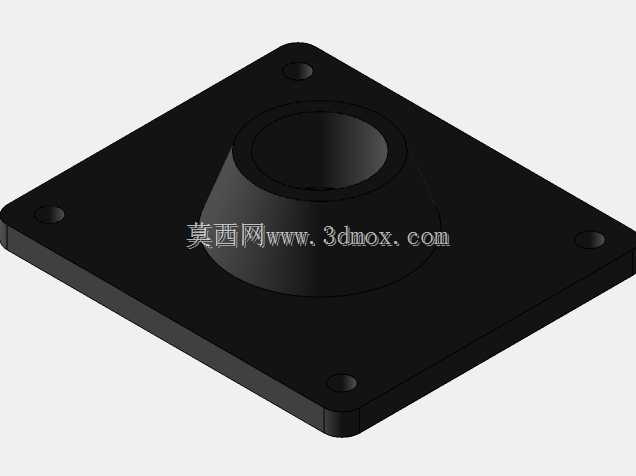

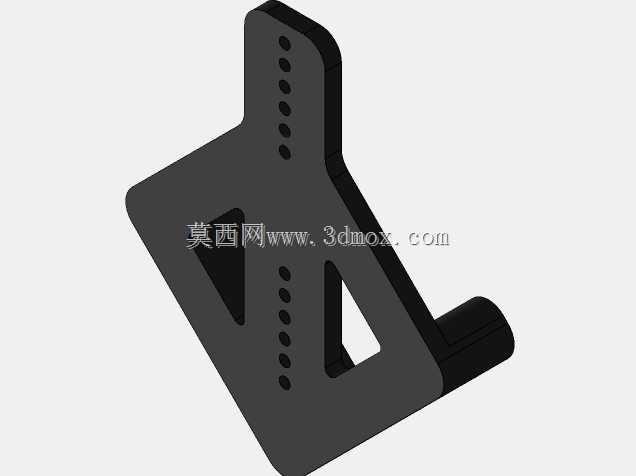

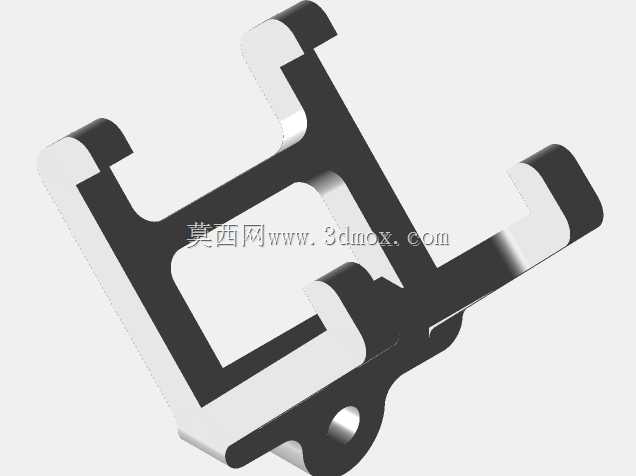

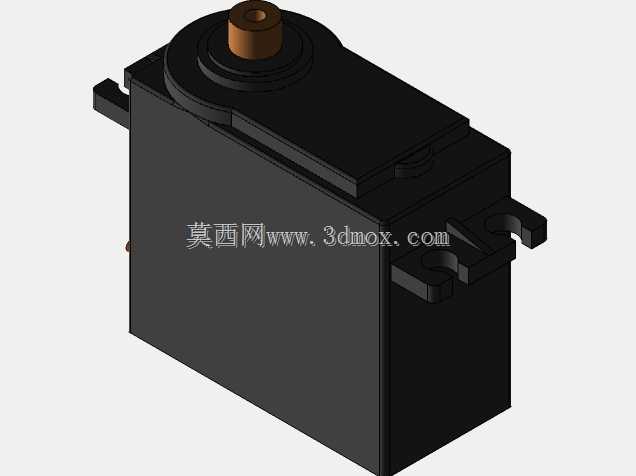

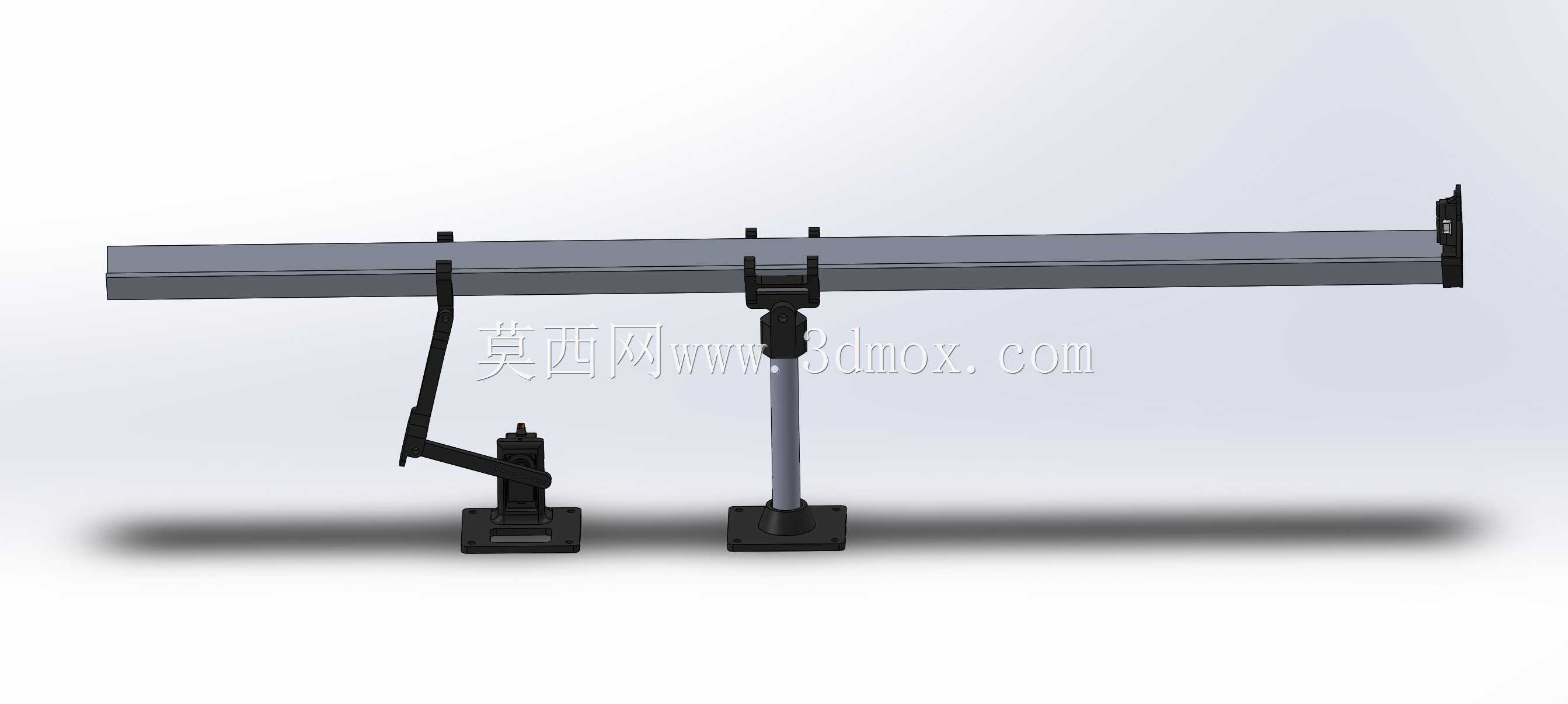

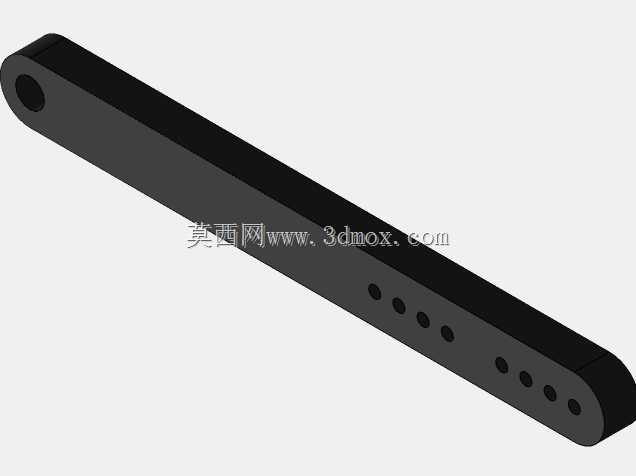

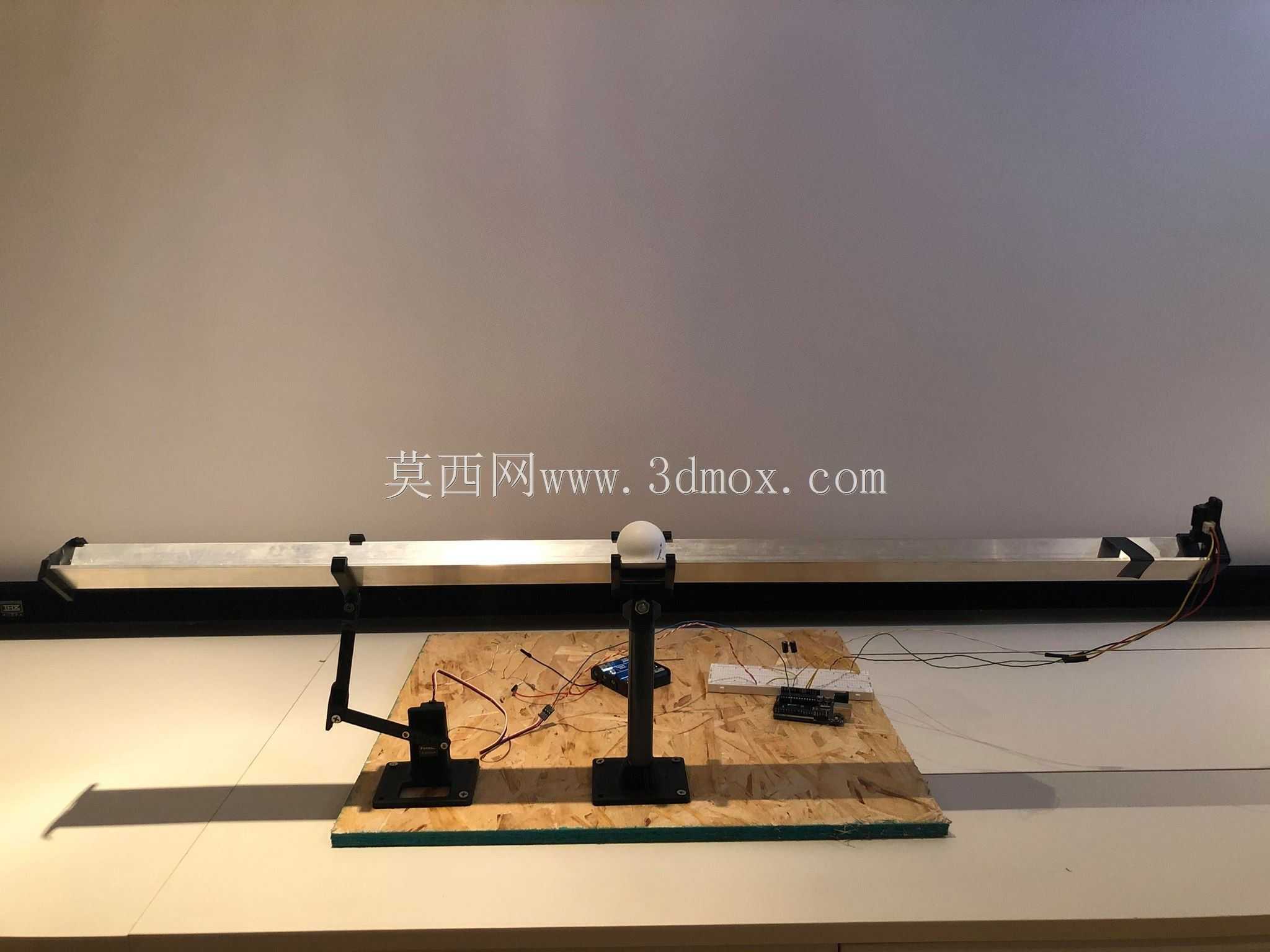

这套平衡装置核心面向自动控制原理教学场景搭建,可直观演示闭环PID控制的动态调节过程,帮助学习者理解位置反馈、参数整定、误差修正的完整逻辑,也可作为小型控制算法验证的实物载体,适配高校自动化、机电一体化专业的实验教学需求,也能用于工控入门培训的实操演示环节。装置核心执行端采用标准舵机作为动力输出,通过连杆结构驱动长梁绕中部支点做小角度俯仰动作,梁体采用标准铝型材加工,表面平整顺滑,可保证滚动球体在梁面无卡滞移动,梁体两端设置有限位挡块,避免球体在调节超调时从梁端脱落。位置检测环节采用红外接近传感器,沿梁体长度方向布置,可实时采集滚动球体在梁面上的相对位置,传感器采集的原始信号会先经过卡尔曼滤波处理,滤除环境杂光、球体表面反光带来的信号噪声,再将位置数据传输至控制核心,大幅提升位置检测的稳定性,避免信号抖动带来的控制振荡。控制核心采用通用开源控制板,内置整定完成的PID控制回路,可根据实时采集的球体位置偏差,输出对应角度的舵机控制信号,通过改变梁体的倾斜角度,驱动球体向设定的目标位置移动,最终实现球体在梁面任意位置的稳定悬停,也可完成轨迹跟踪类的动态控制演示。安装层面,整套装置采用分体式底座设计,梁体中部的支撑底座、舵机安装底座均为独立结构,可通过螺栓固定在平整工作台面上,两个底座的安装间距可根据实际台面空间做小幅调整,梁体长度适配常规实验台的摆放尺寸,不会占用过多操作空间,外接电源采用常规低压直流供电,无需额外配置专用工业电源,接线环节预留标准接口,可快速完成组装接线。结构设计上,舵机与梁体之间的连杆采用铰接连接,铰接处预留合理间隙,避免传动卡滞,同时连杆长度经过匹配计算,保证舵机的转动角度范围对应梁体的俯仰角度处于合理区间,既不会因角度过小导致调节灵敏度不足,也不会因角度过大导致球体滚动速度过快超出控制范围。整套装置的结构件均可通过常规加工方式制作,部分非标连接件可采用3D打印制作,加工门槛低,便于学习者自行复刻组装,在组装调试过程中也可进一步理解机械结构与控制算法的匹配逻辑。
