直径10mm驻极体传声器结构设计

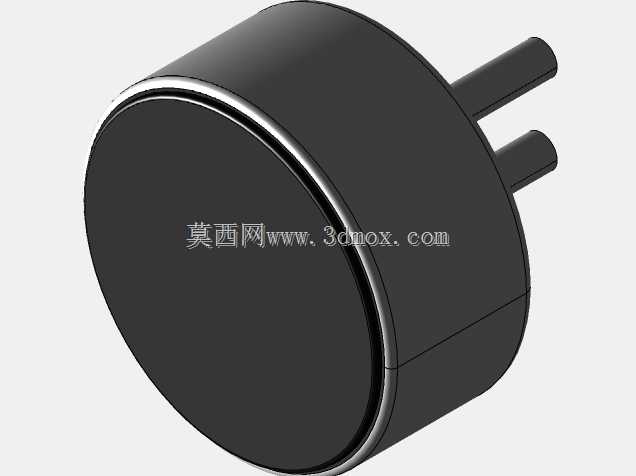

在消费电子、工业声纹采集、小型智能终端的拾音模块设计中，驻极体传声器是应用覆盖极广的基础声电转换部件，这款直径10mm的驻极体传声器结构，完全围绕小空间安装场景的实际需求完成建模设计。日常做结构选型时，很多工程师容易忽略拾音元件的安装边界对整机拾音效果的影响，这款模型在设计阶段就把安装配合的公差预留、引脚走线空间都做了完整还原，不需要二次调整就能直接导入整机装配环境做干涉检查。从实际用途来看，这类传声器主要负责将空气中的振动声波转化为可被后端电路处理的电信号，不管是蓝牙耳机的通话拾音、智能音箱的远场收音，还是工业设备的运行声纹监测点位，都能见到同规格元件的身影。设计过程中没有做多余的异形结构，主体采用圆柱壳体的形态，一方面是适配驻极体振膜的圆形装配基底，保证振膜张紧度的均匀性，避免异形壳体带来的结构应力导致振膜形变影响频响曲线；另一方面圆柱外形在PCB板上安装时，不需要做复杂的定位防呆结构，仅靠引脚的间距就能完成快速定位，适合SMT贴片或者手工焊接的不同装配工艺。外形尺寸上严格控制主体直径为10mm，壳体厚度预留了0.8mm的壁厚，既保证壳体的结构强度，在日常装配挤压下不会出现形变塌陷，又尽可能压缩了径向占用空间，两个信号引脚平行伸出壳体尾部，引脚中心间距做了2.54mm的标准间距设计，能直接适配通用的排针焊盘规格，不需要额外定制PCB焊盘。安装边界方面，模型还原了壳体前端的拾音孔位避让区，装配时前端只需要预留0.3mm的间隙对准设备外壳的拾音开孔，就能避免声短路问题，尾部引脚伸出长度为3mm，足够穿过常规1.6mm厚度的PCB板后完成焊接，同时不会因为引脚过长导致焊接后多余引脚触碰其他电路元件造成短路。做整机结构验证时，可以直接用这个模型模拟装配后的空间占用，检查拾音路径上是否有结构件遮挡，也能提前确认壳体和周边结构件的安全距离，避免装配后出现挤压异响或者拾音效果不达标的问题。壳体的合模线位置做了隐藏式设计，在圆柱侧面的中部分型，不会影响前端拾音面的平整度，装配时和密封泡棉配合时能保证贴合紧密，减少环境漏音对拾音效果的干扰。
