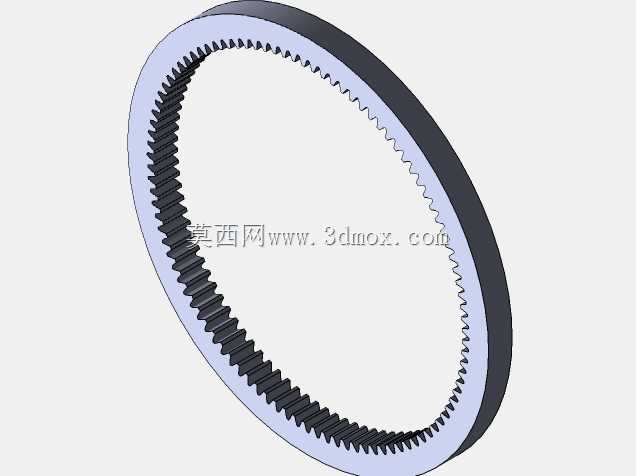

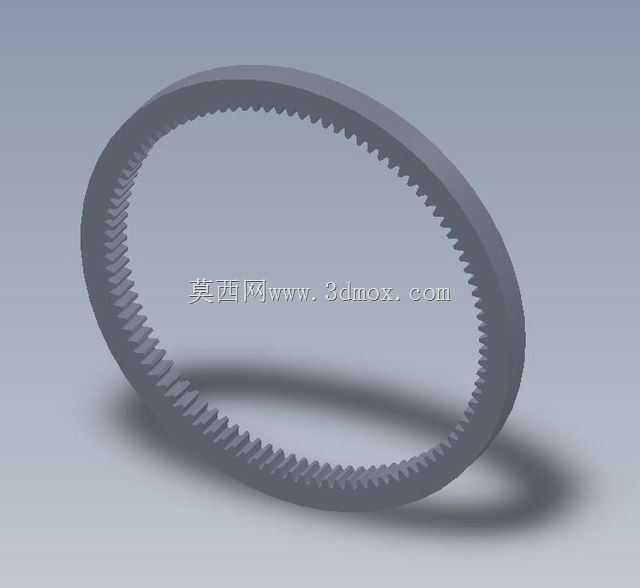

内啮合传动用简易内齿圈结构

这类内齿圈是行星传动系统里的核心固定或输出构件，日常在行星减速机、风电增速箱、工程机械回转机构、自动变速器的行星排里都能见到它的身影，和外啮合齿轮不同，内齿圈的轮齿分布在环形基体的内侧，啮合时接触应力分布更均匀，同等模数齿数下能承载更大扭矩，结构也更紧凑。做这个结构建模的时候，首先要明确安装边界：齿圈的外圆是和壳体配合的定位面，通常采用过渡配合加止动销或者过盈压装的方式固定，部分重载场景会在外圆加工键槽或者端面做销孔来传递扭矩，建模时要先确定齿顶圆、齿根圆的径向尺寸，还有齿圈的轴向宽度，要匹配行星轮的啮合宽度，避免出现轮齿偏载的情况。齿形设计上采用标准渐开线齿形，齿向根据应用场景选择直齿或者斜齿，直齿结构加工难度低，装配方便，多用于中低速重载的工况，斜齿啮合重合度更高，传动更平稳，适合高速低噪的传动场景。建模过程中要注意齿根过渡圆角的处理，不能出现应力集中的尖角，实际加工中齿根位置会有滚齿留的过渡圆弧，建模时还原这个细节才能准确做后续的有限元强度校核。齿圈的端面通常会设计挡圈槽或者螺栓孔，用来轴向限位行星架或者密封端盖，这些安装特征的位置度要和齿形基准保持同轴，不然装配后会出现行星轮卡滞、啮合间隙不均的问题。实际选型应用时，要注意内齿圈和行星轮的变位系数匹配，避免出现根切或者齿顶干涉，尤其是少齿差传动场景，变位系数的选取直接影响传动效率和使用寿命。这个简易结构没有做额外的减重孔或者降噪阻尼结构，适合作为通用传动场景的基础件，后续可以根据具体工况在基体上增加油槽、测温孔、润滑通道等特征，适配稀油润滑或者脂润滑的不同润滑方式。从装配逻辑来说，内齿圈作为内啮合的外环，和太阳轮、多个行星轮配合形成行星传动，能在很小的体积内实现大传动比的动力传递，这也是它在紧凑空间传动场景里被广泛应用的核心原因，建模时严格遵循齿形参数规范，能保证后续导出工程图、做数控加工编程或者3D打印样件时的尺寸准确性，避免出现啮合卡滞的问题。
