U型伺服电机安装固定支架结构

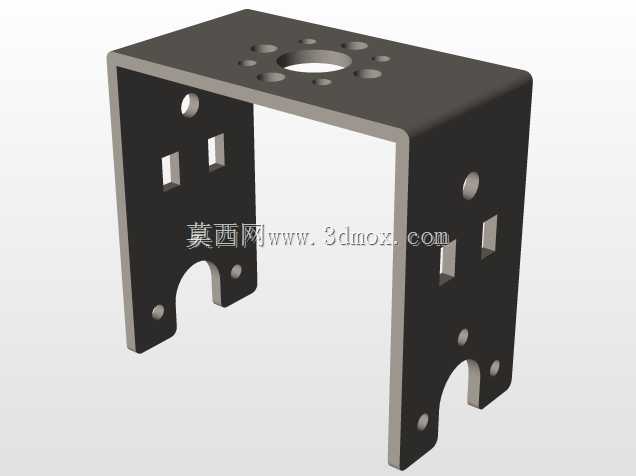

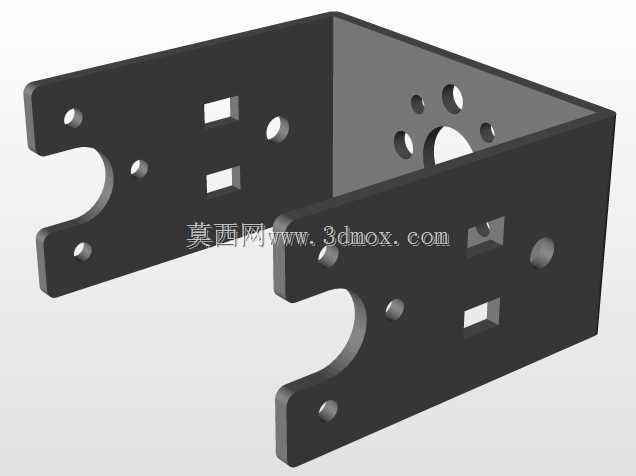

在自动化传动机构的搭建过程中，伺服电机的安装定位精度直接决定了整套传动链路的运行稳定性，这款U型结构的安装支架，正是针对中小功率伺服电机的侧装、吊装场景设计的承载构件。日常在做小型模组、非标单机的传动布局时，经常会遇到电机需要悬空安装、输出轴需要对接同步轮或者联轴器的工况，普通的平板式安装座只能提供单方向的支撑，电机尾部容易因为运行振动出现固定螺栓松动的问题，而这款支架采用双侧立板加顶板的一体式折弯结构，能从三个方向对电机形成包裹式支撑，大幅降低电机运行时的共振幅度。从结构设计逻辑来看，顶板位置预留的中心大孔是为了给电机输出轴或者尾部编码器留出避让空间，周围环形分布的小孔对应伺服电机端面的标准安装孔位，不需要额外做转接板就能直接把电机锁固在顶板上，双侧立板上开设的方形槽是走线位，电机的动力线、编码器线可以从侧方的槽位直接引出，避免走线弯折过度导致线缆破损，立板下半部分的弧形缺口是为了避让传动端的同步轮或者联轴器，不会出现支架和传动件干涉的问题，立板上的多个小孔则是用来把整个支架固定在设备的型材框架或者安装平台上，不同位置的孔位可以适配不同的安装高度需求。实际选型使用的时候，需要先确认所配伺服电机的端面安装孔距，和顶板上的孔位分布做匹配，同时要注意双侧立板的内宽尺寸，要比电机本体的最大宽度留出1到2毫米的装配间隙，避免安装时电机卡滞，支架的整体高度决定了电机输出轴的中心高，对接传动辊或者丝杠的时候，要提前核算中心高的匹配度，保证输出轴和从动轴的同轴度在允许公差范围内，减少轴系的径向负载。这类支架常用在小型输送线的驱动端、点胶设备的Z轴传动模组、小型机械手的关节驱动位置，相比拼接式的安装结构，一体式的支架不需要现场做拼接校准，装配时只需要依次锁固电机和支架的固定螺栓就能完成安装，能大幅缩短现场装配的调试时间，同时钣金折弯的结构在保证结构强度的前提下，比整块机加工的安装座重量更轻，也能降低整套设备的自重负载。
