JST-GHR-10V-S线对板连接器结构设计

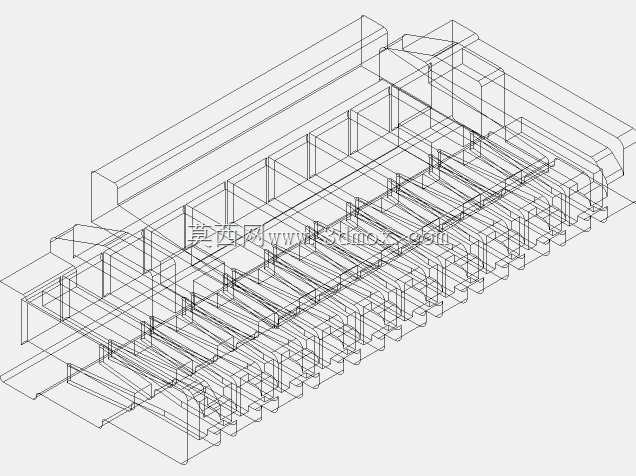

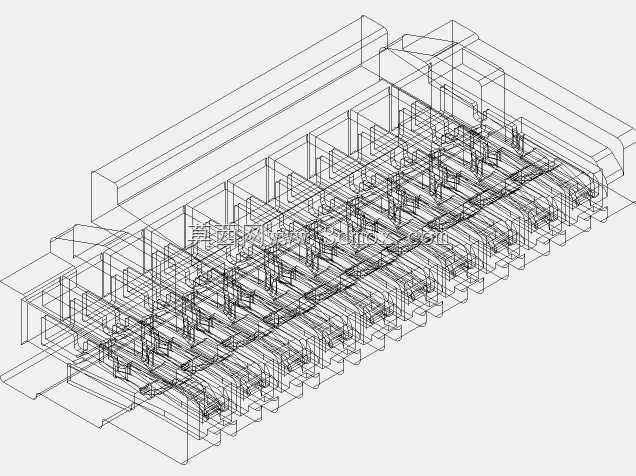

这款连接器主要面向低压信号传输场景，常见于消费类电子内部板卡与线束的连接工位、小型工控设备的信号转接部位，也可用于便携检测仪器的内部布线节点，替代传统飞线焊接的连接方式，降低生产环节的人工焊接成本，同时提升后期维护的拆装效率。从实际使用需求出发，设计时优先考虑插接过程的导向容错性，壳体两侧设置的导向斜角能让公母端对接时自动找正，避免插针错位弯折的问题，10位并排的接触端子排布间距符合常规线径的压接需求，每个端子位都设置了独立的防退卡扣结构，压接好的导线端子插入塑壳后会被卡扣锁止，不会因为设备运行中的振动出现端子退针、接触不良的故障。塑壳主体采用带一定韧性的绝缘工程塑料材质，表面做了哑光防滑处理，方便操作人员徒手插拔，壳体边缘所有棱角都做了R0.3以上的圆角处理，避免装配时划伤操作人员手部或者刮伤周边线材的绝缘层。安装边界方面，这款卧式贴板连接器的塑壳底部设置了两个定位柱，对应PCB板上的两个定位孔，过波峰焊时可以直接固定位置不需要额外治具，整体高度控制在较低范围，不会占用板卡上方过多的堆叠空间，适配内部空间紧凑的电子设备结构设计需求。设计建模过程中，重点还原了端子仓的内部卡位结构，每个仓室的分隔筋厚度均匀，既保证塑壳的结构强度，也避免相邻端子之间出现信号干扰的问题，塑壳外侧的防呆凸台结构做了不对称设计，从根源上杜绝反插的可能，对接端的密封唇边结构可以在插接后形成一定的防尘效果，适配普通室内工业环境的使用要求。实际选型时，这款连接器适配常规28-24AWG的电子线，压接端子后的拉脱力符合行业通用标准，多次插拔后的接触电阻变化控制在合理区间，能够满足常规电子设备全生命周期内的连接可靠性要求，建模时还原的所有结构细节都可以直接用于结构干涉检查、装配模拟，也可以作为板卡布局时的占位参考，帮助结构工程师在设计前期就确认连接器与周边元器件的安全距离，避免后期打样出现装配干涉的问题。
