带双安装孔斜槽式支撑固定座结构

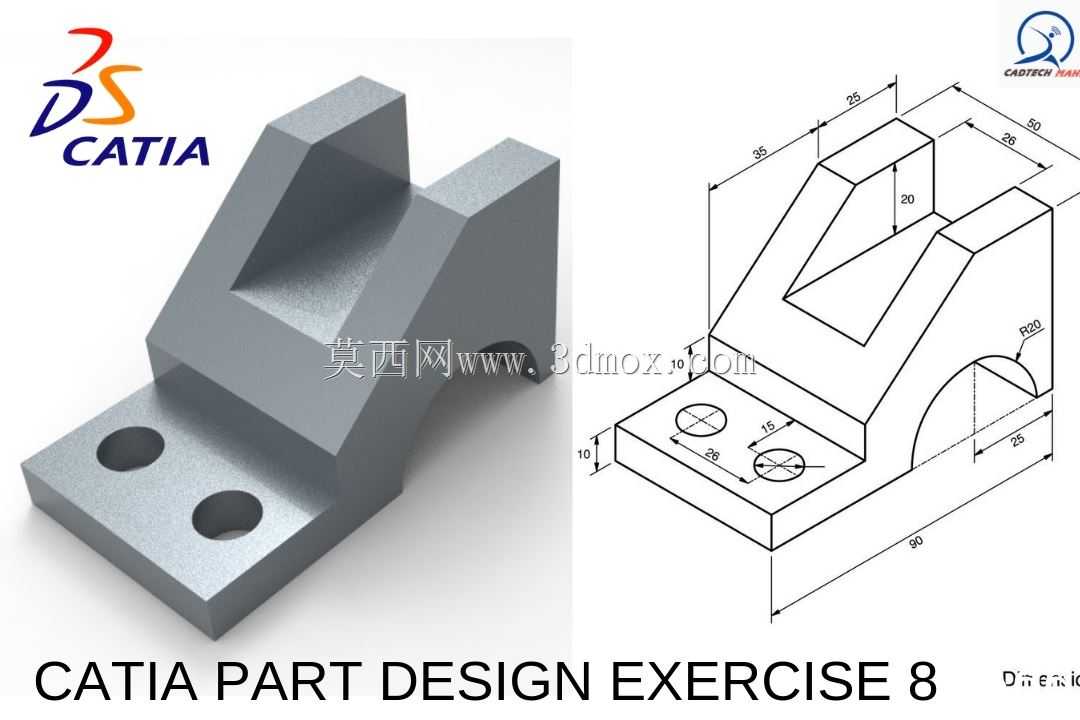

　　该零件属于小型设备支撑定位类结构件，常见于轻工自动化生产线的小型工位定位、非标工装的辅助支撑场景，也可作为教学实训中特征建模的典型练习载体，覆盖从基础结构认知到实体特征组合应用的全流程训练点。从功能设计来看，底部带两个同轴度要求不高的通孔安装位，孔距预留了常规M6/M8内六角螺栓的安装间隙，底座厚度10mm，可保证螺栓锁紧后底座不会出现压溃变形，底座整体长宽尺寸控制在90mm×50mm范围内，安装时不需要过大的装配平面，适配多数小型铝型材框架、工装台板的安装空间。上部的斜向开槽结构是核心功能区，槽宽20mm，槽的两侧立板做了等厚设计，斜向角度匹配常见的45度导向支撑需求，既可以作为小型杆件的斜向定位卡槽，也能承托带斜度的小型工件，

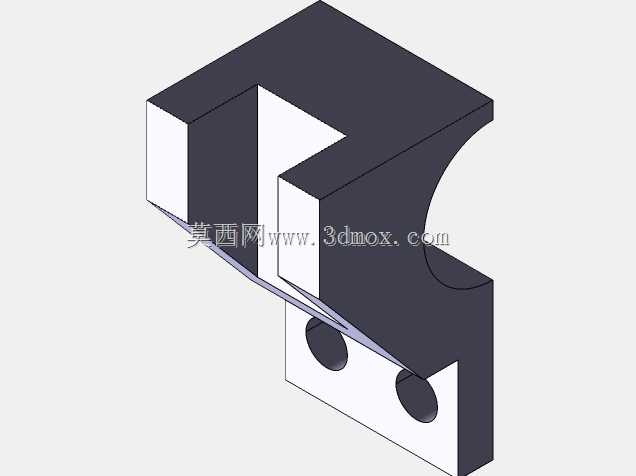

　　立板与底座的过渡区域做了圆弧过渡处理，避免直角处的应力集中，在承受侧向载荷时不会出现根部断裂的问题。右侧的半圆弧让位结构，是为了避让装配时相邻位置的圆柱类零件，比如导向轴、传感器外壳等，避免装配时出现干涉，圆弧半径匹配常规φ25圆柱件的让位需求，不需要额外做修配处理。建模逻辑上遵循从下到上的特征叠加思路，先绘制底座的矩形草图拉伸得到基体，再绘制上部斜向立板的轮廓做凸台拉伸，之后通过开槽命令切除中间的斜向槽体，最后添加安装孔、让位圆弧以及过渡圆角，过程中可练习镜像、凸台、切除、圆角等基础建模命令的组合使用，也能帮助初学者理解零件从功能需求到结构落地的转化逻辑。实际生产中这类零件多采用6061铝合金加工，表面做阳极氧化处理提升耐磨性能，

　　小批量场景也可采用Q235钢板铣削加工后做发黑防锈，装配时通过底部两个螺栓锁紧在安装基准面上，上部槽体可根据实际使用需求加装尼龙衬垫，避免划伤被支撑工件的表面，整体结构没有复杂的曲面特征，加工难度低，适合作为入门级机械加工与建模的练习案例，也能直接应用在对支撑强度要求不高的小型非标设备工位上。
