小零件防锈油半自动浸油设备结构

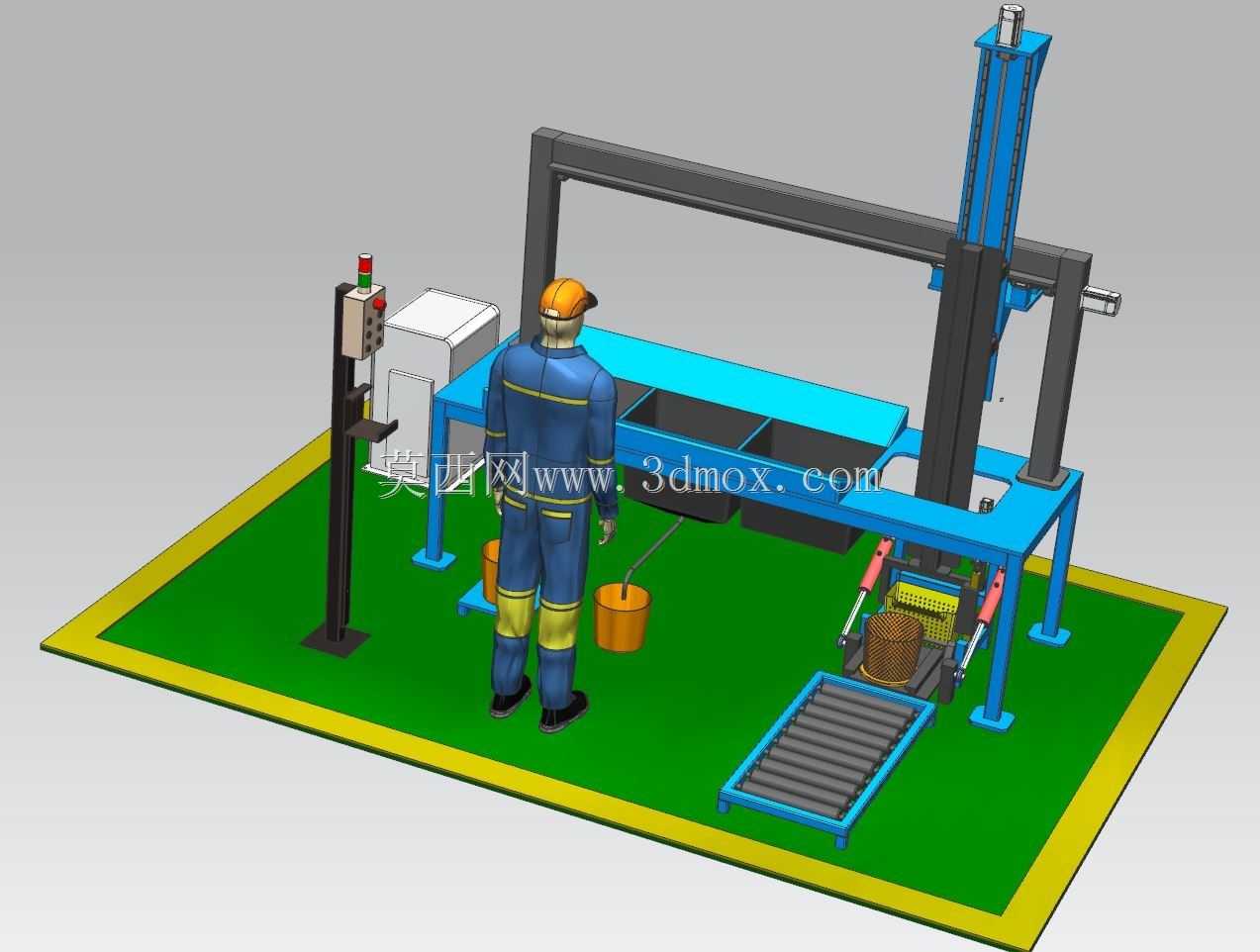

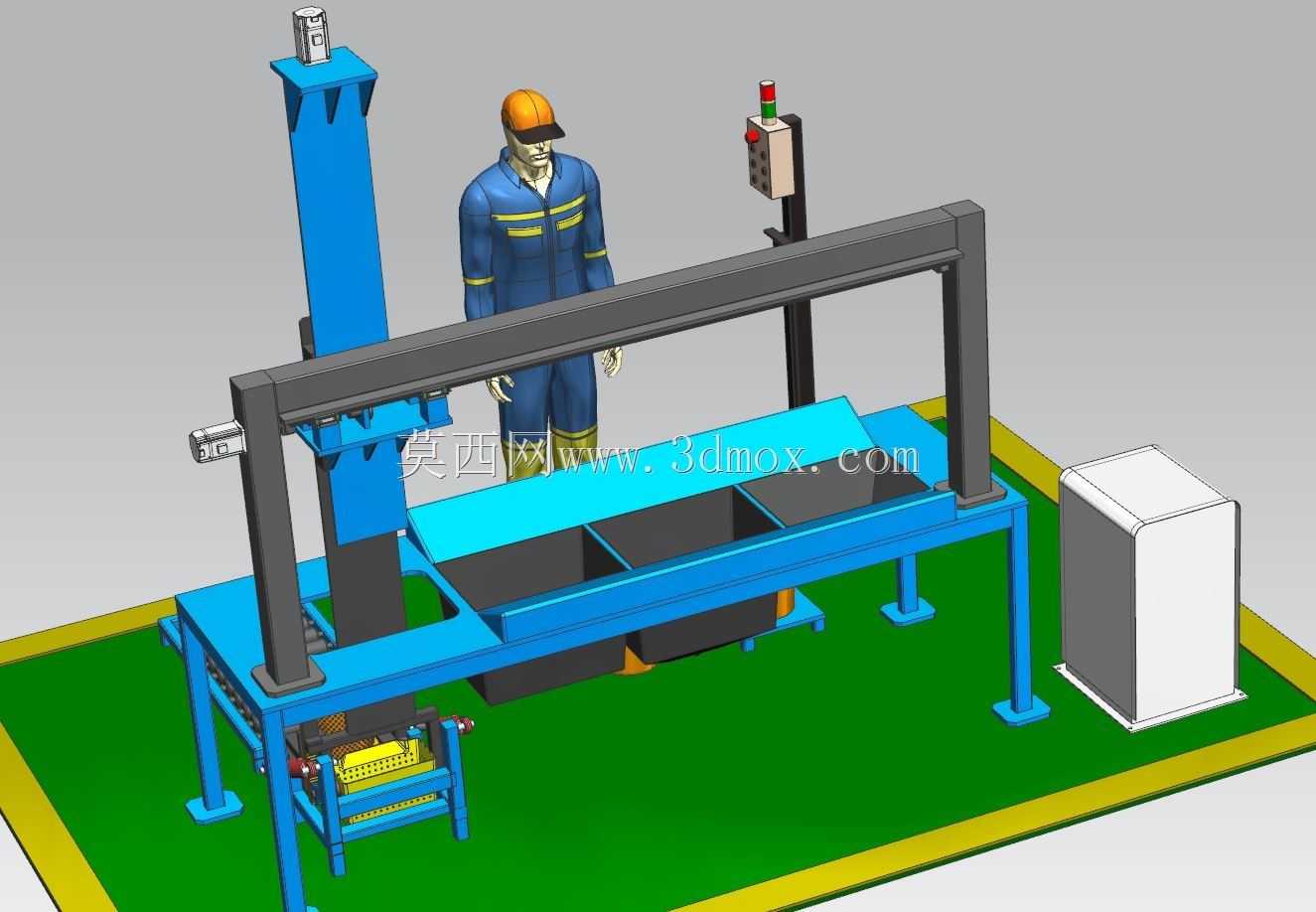

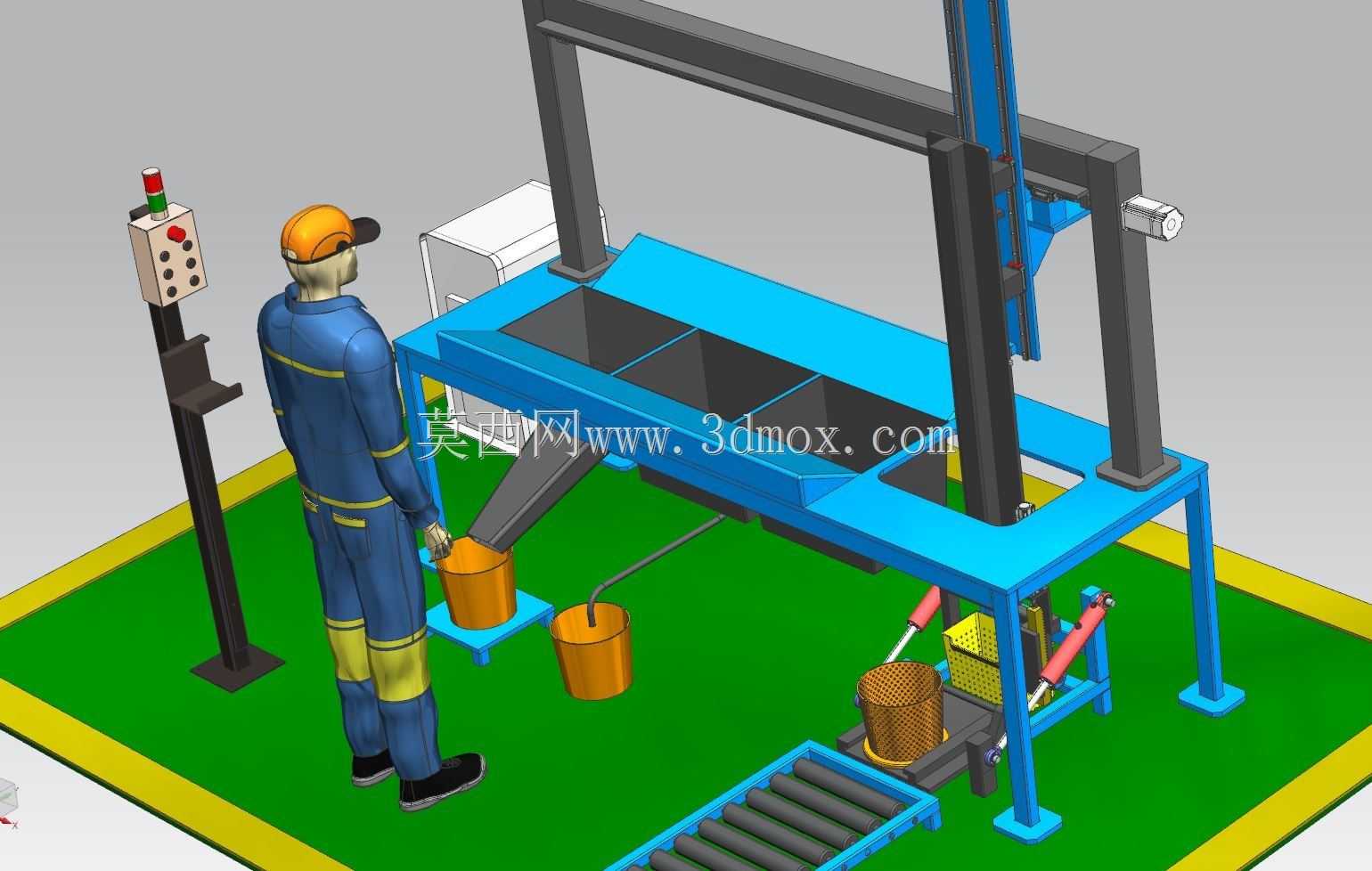

在五金加工、汽配小零件生产的后处理工序中，工件加工完成后的防锈浸油环节长期依赖人工操作，不仅作业效率波动大，人工拎取料筐浸入油液的过程还容易出现油液滴漏污染车间地面、工件浸油时长不均导致防锈层厚度不一致的问题，这款半自动浸油设备正是针对这类小批量多批次的小件防锈需求开发的工位级处理设备。从现场布局来看，设备整体采用龙门式框架作为承载主体，框架跨距覆盖上料位、浸油位、滴油位三个核心工位，底部采用膨胀螺栓与硬化地面固定，安装时需预留周边1.2米以上的操作与维护通道，设备总高度适配常规车间4米层高的厂房要求，不会出现顶部干涉行车通行的问题。设备的操作逻辑完全贴合一线作业人员的操作习惯，上料端配置无动力辊筒输送台，作业人员只需将装满待处理工件的料筐推至升降托盘的定位位置，按下启动按钮后，垂直升降机构会带动托盘平稳抬升，配合横向移动的横梁组件将料筐移送至浸油槽正上方，随后缓慢下降将料筐完全浸入防锈油槽内，浸油时长可根据工件的形状、材质调整，确保工件所有缝隙都能被防锈油覆盖。浸油完成后升降机构先将料筐提升至油槽上方的滴油位停留，待工件表面多余的油液完全滴沥回油槽后，再横向移送至出料端的托盘位置，作业人员即可将处理完成的料筐推至下一道工序。设备侧边集成了独立的电控操作柜与三色警示灯，操作按钮布局符合人体工学，站立作业时无需弯腰即可完成所有操作，油槽侧边配置了补油与放油接口，日常维护时无需拆解主体框架即可完成油液更换与槽体清理。整套设备的结构设计充分考虑了油液作业的防渗漏需求，所有与油液接触的部件都做了密封处理，框架底部设置了接油盘，避免滴漏的油液污染地面，升降与横移动作采用平稳的驱动方式，不会出现料筐晃动导致油液溅出的问题，相比纯人工浸油的作业方式，既能够稳定保证每批次工件的浸油质量，也能降低作业人员的劳动强度，减少油液接触带来的职业健康风险。
