多缸内燃机用整体式曲轴结构设计

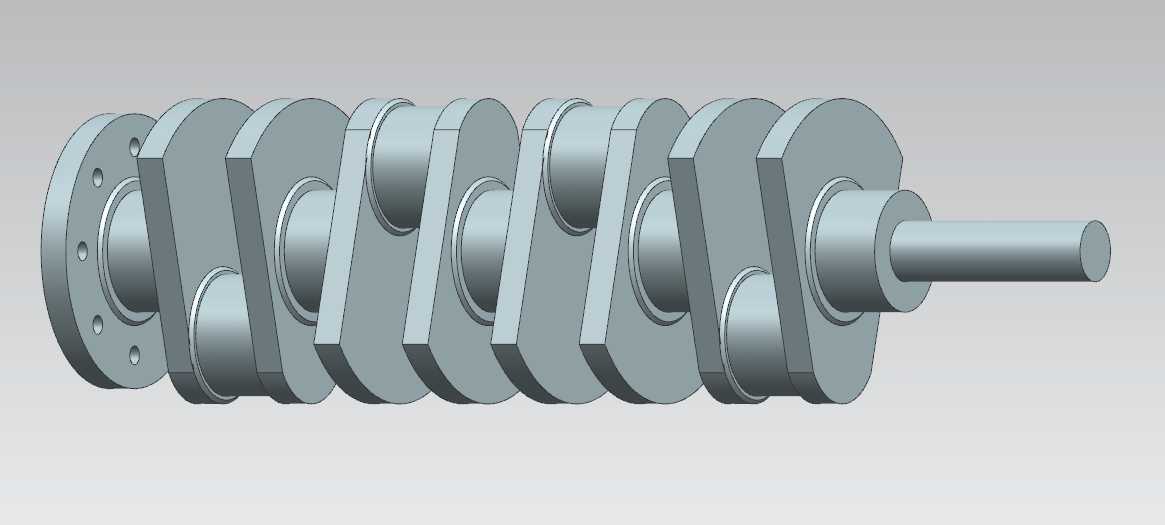

这款曲轴是直列多缸内燃机的核心动力转换部件，主要应用在中小排量车用内燃机、固定式柴油动力机组这类需要将活塞往复直线运动转化为旋转扭矩输出的场景中，是动力输出路径上承载交变载荷最核心的零件。从结构设计来看，整体采用全支承式布局，相邻两个曲拐之间都设置有主轴颈支承位，能有效降低曲拐工作过程中的弯曲变形量，适配高转速、高爆发压力的内燃机工况，避免长期交变载荷下出现轴颈挠曲变形、轴瓦偏磨的问题。每个曲拐的曲柄臂都做了偏心配重结构设计，配重块的轮廓与曲拐偏心质量做了对应匹配，能在曲轴高速旋转时平衡往复惯性力与旋转离心力，降低整机运行过程中的振动幅度，减少支承轴承的冲击载荷。设计过程中首先确定的是主轴颈与连杆轴颈的直径参数，主轴颈直径按照整机最大爆发压力下的轴瓦比压要求核算，保证轴瓦接触面的油膜建立条件，连杆轴颈的直径则兼顾连杆大头的安装空间与轴颈本身的扭转强度，轴颈表面都预留了精加工余量，对应后续的高频淬火、磨削工艺要求，保证表面硬度与粗糙度满足长期高速摩擦的工况需求。安装边界方面，曲轴轴向定位设置在中间主轴颈位置，两端分别预留了前端正时驱动、附件驱动的安装轴段，以及后端飞轮连接的法兰结构，法兰端的定位止口与螺栓孔分布尺寸匹配对应规格的飞轮与离合器总成，前端轴段的键槽位置对应正时齿轮、皮带轮的安装相位，保证配气机构与活塞运动的正时匹配。曲拐的相位角按照直列四缸机型的点火顺序做了对应布置，相邻做功缸的曲拐夹角保证各缸点火间隔均匀，让动力输出过程更平顺，避免出现扭矩输出的大幅波动。曲柄臂与轴颈的过渡位置都设计了大圆角过渡结构，避免应力集中导致的疲劳断裂问题，圆角参数经过反复校核，在满足结构强度的前提下尽可能减小曲轴整体的轴向尺寸，控制整机的长度边界，适配紧凑化的动力舱布局要求。油道设计采用斜向贯通的内部油孔，将主轴颈的主油道压力油引入连杆轴颈位置，为连杆轴瓦提供持续的压力润滑，油孔的出口位置做了倒角处理，避免油流在轴颈表面形成冲刷损伤，同时油道的走向避开了曲轴内部应力集中的高应力区域，不会因为油道开孔降低整体的结构强度。
