内燃机活塞结构三维设计数模

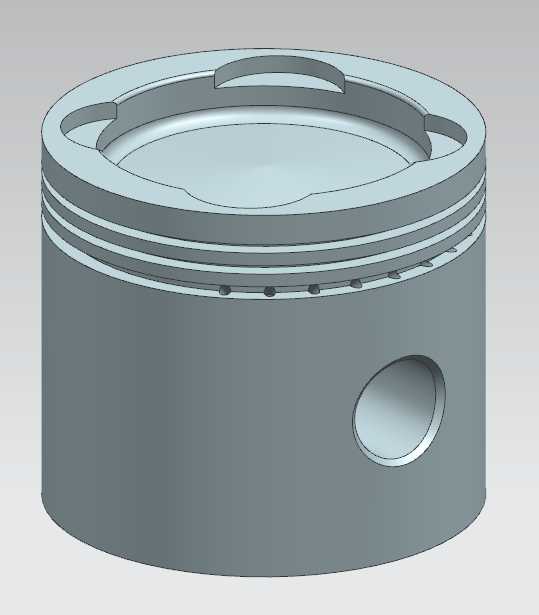

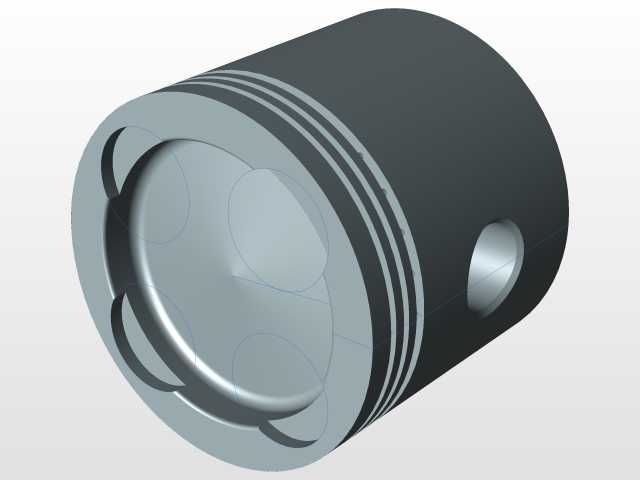

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需同时兼顾热负荷承载、机械强度、密封性能与轻量化要求，广泛适配车用汽油机、柴油机、通用小型动力机组等往复式内燃设备。该活塞头部设置多道环槽结构，可分别适配气环与油环安装，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱造成功率损失，油环则用于刮除缸壁多余润滑油，防止机油窜入燃烧室形成积碳，环槽的加工精度直接影响活塞环的贴合度与密封寿命，设计时需预留合理的侧隙与背隙，适配高温工况下的材料膨胀量。活塞顶部的凹坑结构对应燃烧室构型，可配合缸盖形成合理的挤气涡流，优化油气混合效率，提升燃烧充分度，不同的凹坑深度与轮廓曲率，需匹配对应机型的压缩比设计要求，

　　避免出现爆震或燃烧不完全问题。活塞销孔采用贯穿式设计，用于连接活塞销与连杆小头，将燃烧做功产生的推力传递至连杆，进而驱动曲轴旋转输出动力，销孔位置需经过偏心设计优化，可有效降低活塞换向时对缸壁的敲击噪声，提升整机运行平顺性。裙部作为活塞在气缸内的导向支撑结构，其型线设计采用中凸变椭圆轮廓，可适配热态下的裙部变形，保证不同工况下活塞与缸壁的接触面积均匀，避免局部应力集中造成拉缸故障，裙部表面可根据需求做石墨涂层或磷化处理，降低冷启动阶段的摩擦磨损。建模过程中需严格控制各结构的安装边界尺寸，活塞总高、环槽位置、销孔中心高度、裙部外径等参数需与对应缸径的气缸套、连杆、活塞环组件完全匹配，保证装配后活塞在上止点与下止点位置无运动干涉，同时兼顾活塞的重量控制，降低往复运动惯性力，减少曲轴连杆机构的动载荷，提升整机高转速运行的稳定性。
