180瓦直流伺服电机结构设计

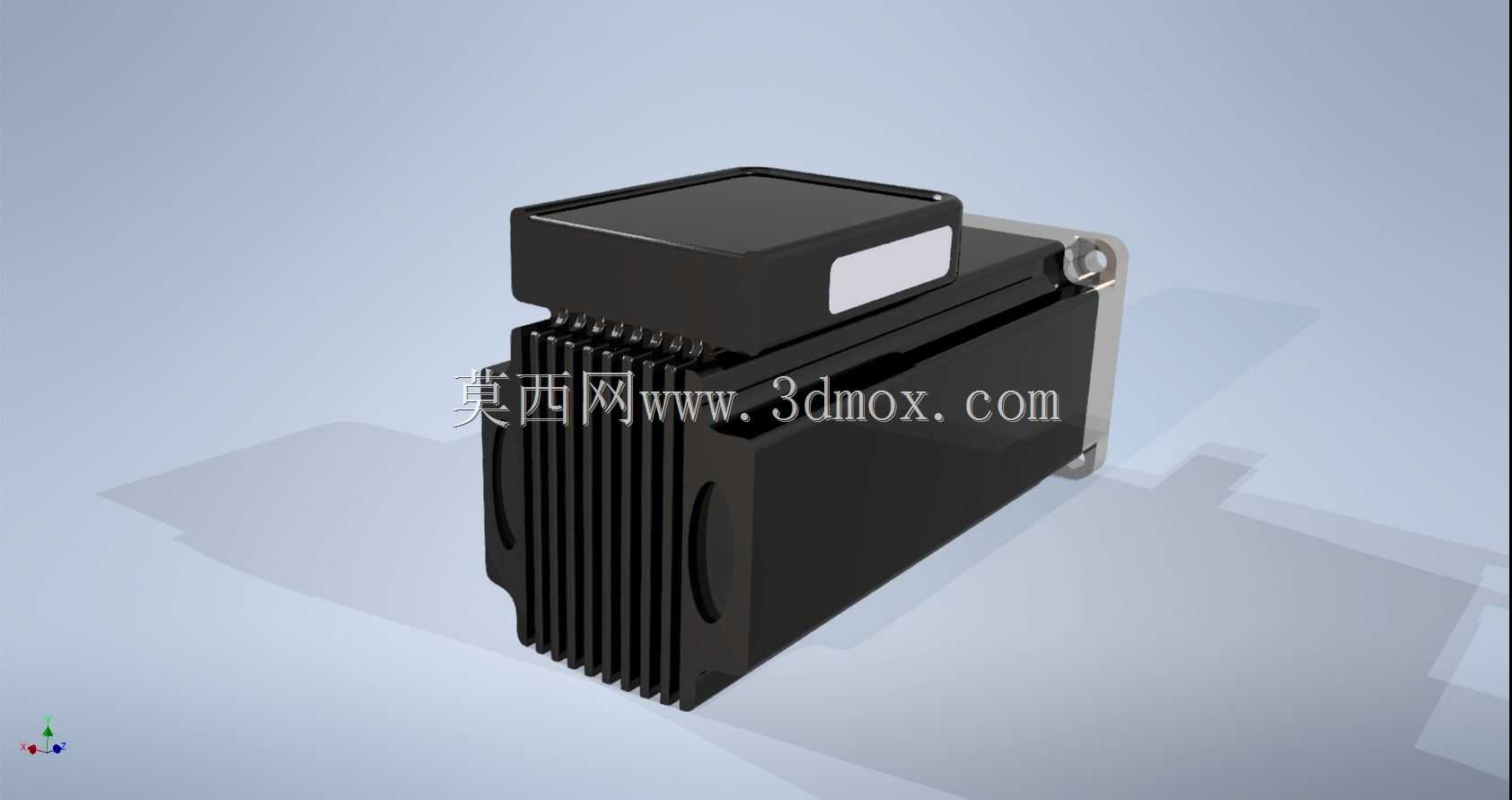

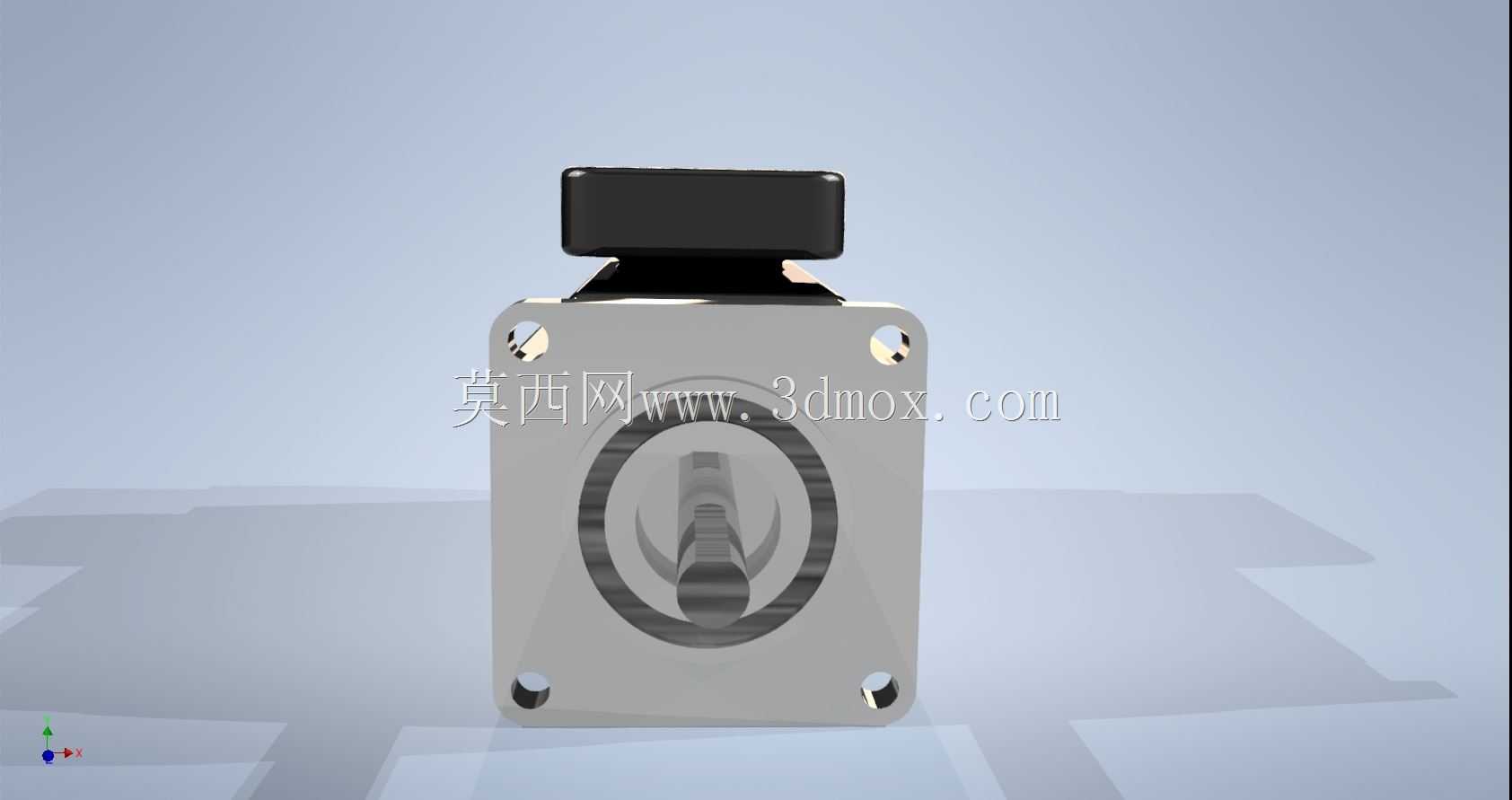

这款直流伺服电机的结构设计，首先围绕工业场景里的高精度进给需求展开，在数控滑台、小型自动化专机、包装线分度机构这类需要精准转速与位置控制的工位上，这类180瓦功率等级的驱动元件，刚好适配中小负载的连续运转与频繁启停工况，不会像步进电机那样在高速段出现扭矩陡降的丢步问题，也不会因为功率冗余过大造成安装空间与成本的浪费。从结构布局来看，电机本体采用方形安装法兰的设计思路，法兰端的安装孔位按照通用伺服的安装边界做了适配，输出轴采用标准键连接结构，轴伸长度与直径匹配常规的联轴器、同步带轮安装尺寸，不需要额外做转接件就能直接对接多数通用传动组件，能大幅缩短设备组装时的适配周期。机身部分的壳体做了散热筋结构的优化，在连续额定负载运转时，壳体表面的散热面积能保证绕组温升控制在绝缘等级允许的范围内，后端的编码器仓做了独立的密封结构，避免车间里的切削液雾、金属粉尘侵入检测元件，保证位置反馈信号的稳定性，这一点在机加工类设备的应用场景里尤为重要，不少现场故障都是因为检测元件进灰导致的定位偏差。设计过程中特意把动力出线与编码器出线做了分侧布局，避免强电动力线对弱电反馈信号造成电磁干扰，接线端的预留长度也考虑了工业现场拖链布线的弯曲半径要求，不会因为长期往复弯折出现线芯断裂的问题。安装边界上，机身的总长控制在紧凑的尺寸范围内，对于安装空间局促的多轴排布工位，比如桌面型点胶设备、小型机械手的关节驱动位，不会和周边的结构件产生干涉，法兰端面到轴肩的定位尺寸做了公差收紧，保证安装时的同轴度要求，减少运转时的径向跳动，延长后端连接的轴承、传动件的使用寿命。从功能特性上，这款电机的转子惯量做了匹配优化，对于频繁正反转的快速响应工位，加减速时间能控制在合理区间，不会因为惯量过大造成响应滞后，也不会因为惯量太小出现负载扰动下的转速波动，在3C产品组装、小型物料分拣这类对节拍有要求的产线上，能很好地匹配位置环、速度环的参数整定需求，不需要额外加装过大的减速机构就能满足负载的扭矩匹配。
