六轴协作机械臂结构三维设计

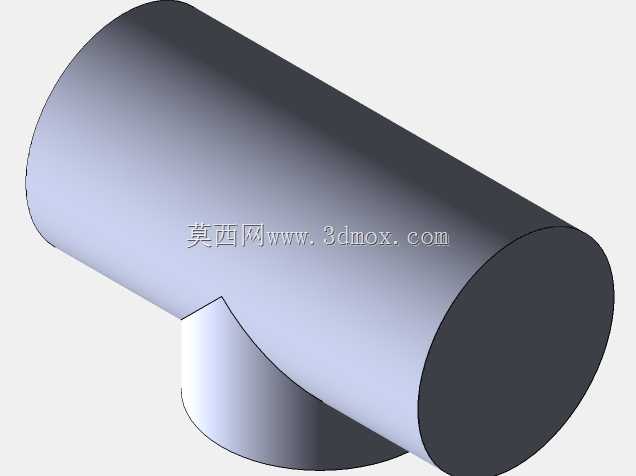

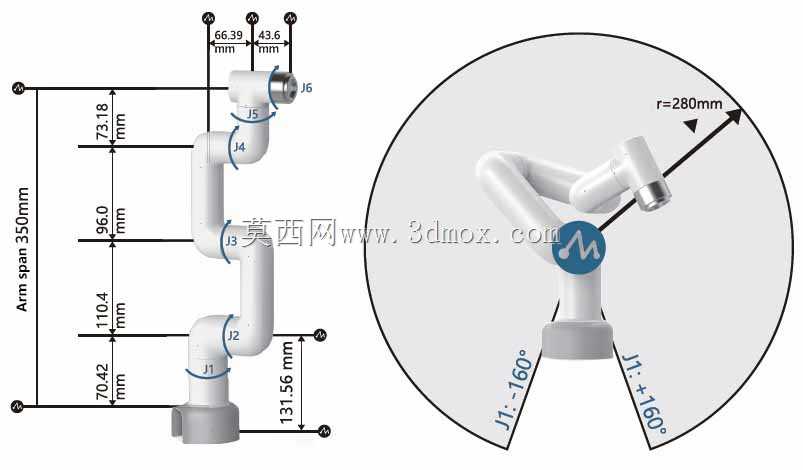

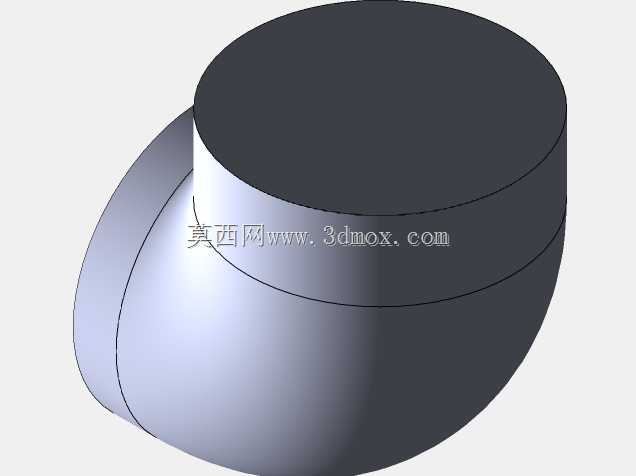

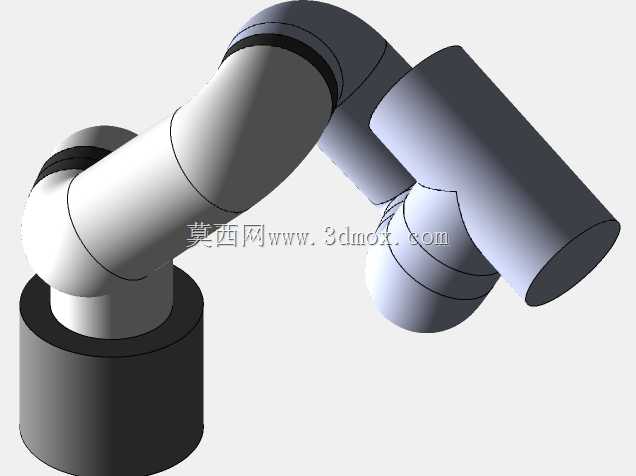

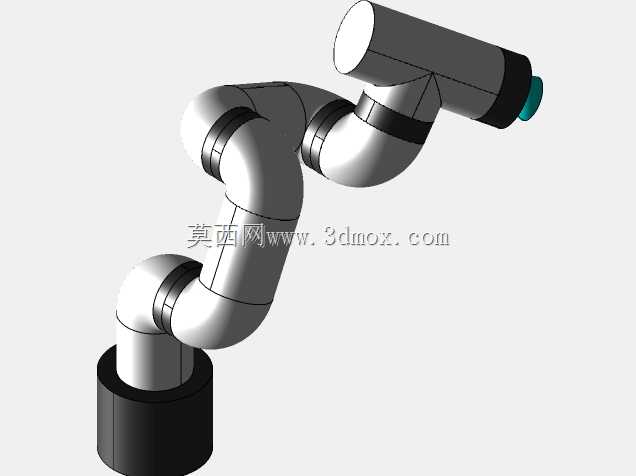

这款六轴协作机械臂的三维结构设计，核心围绕轻量化工位作业场景展开，在3C电子装配、实验室自动化操作、小型物料分拣、教育科研实训这类对人机协作安全性有要求的场景中适配性极强。不同于传统重载工业机械臂的刚性结构设计思路，该款机械臂在结构布局上优先控制各关节的转动惯量，将驱动组件尽可能靠近基座侧布置，降低末端运动时的惯性冲击，即便在人员近距离协同作业的场景下，也能通过结构本身的轻量化设计降低碰撞风险。从安装边界来看，基座固定端的安装尺寸紧凑，垂直方向总伸展高度控制在合理区间，水平方向最大作业半径达280mm，完全覆盖小型工位的操作范围，不会占用过多产线安装空间，桌面式安装即可满足使用需求，无需额外搭建大型承重基座。各关节的运动范围经过精准校核，基座关节可实现正负160度的回转覆盖，从底座到末端的六个转动关节依次衔接，每段臂长的尺寸经过反复优化：基座到第一关节、各段臂体的长度参数匹配，既保证了末端可达空间无死角，又避免了臂长冗余带来的刚性下降问题。末端法兰的接口采用通用化设计，可快速适配夹爪、吸盘、小型焊笔、视觉检测模组等不同执行末端，满足不同工序的快速切换需求。在结构细节处理上，各关节的走线采用内置式布局，避免外部管线在运动过程中发生缠绕、剐蹭，关节衔接处的密封结构预留了标准安装位，可适配不同等级的防尘防护需求。设计过程中对各关节的极限运动姿态做了完整的干涉校验，无论是垂直伸展、水平伸展还是折叠收纳姿态，各段臂体之间、臂体与基座之间都不会发生结构碰撞，折叠后整体占用空间极小，方便收纳与转运。从受力传递路径来看，臂体采用等强度结构设计，在关节受力集中的位置做了局部加强，非受力区域做了轻量化挖槽处理，在保证整体结构刚性满足额定负载要求的前提下，尽可能降低整体自重，提升运动响应速度。这类协作机械臂的结构设计，核心是平衡作业范围、负载能力、自重与安全性之间的关系，不同于大型工业机械臂追求极致负载与精度的设计逻辑，该款设计更侧重灵活部署、人机协同、快速换型的使用需求，在小批量多品种的柔性生产场景中，能够快速适配不同工位的作业需求，无需对产线做大规模改造即可完成部署。
