六自由度教学用工业机械臂结构设计

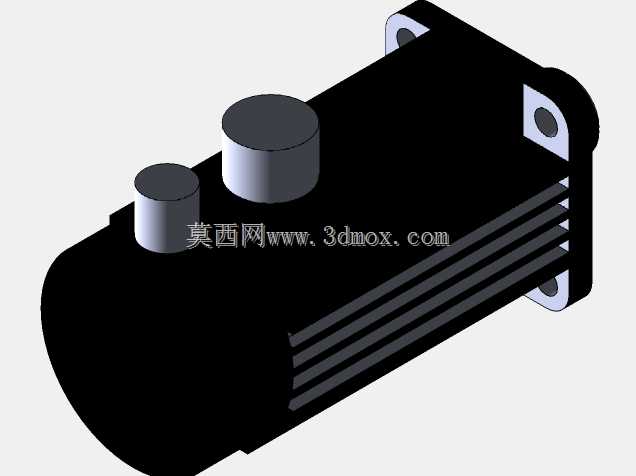

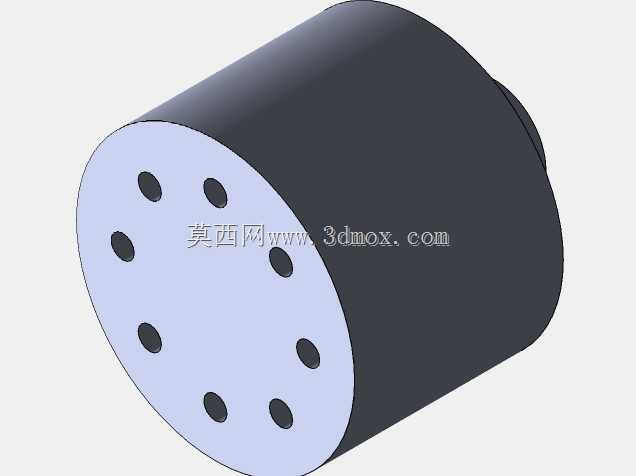

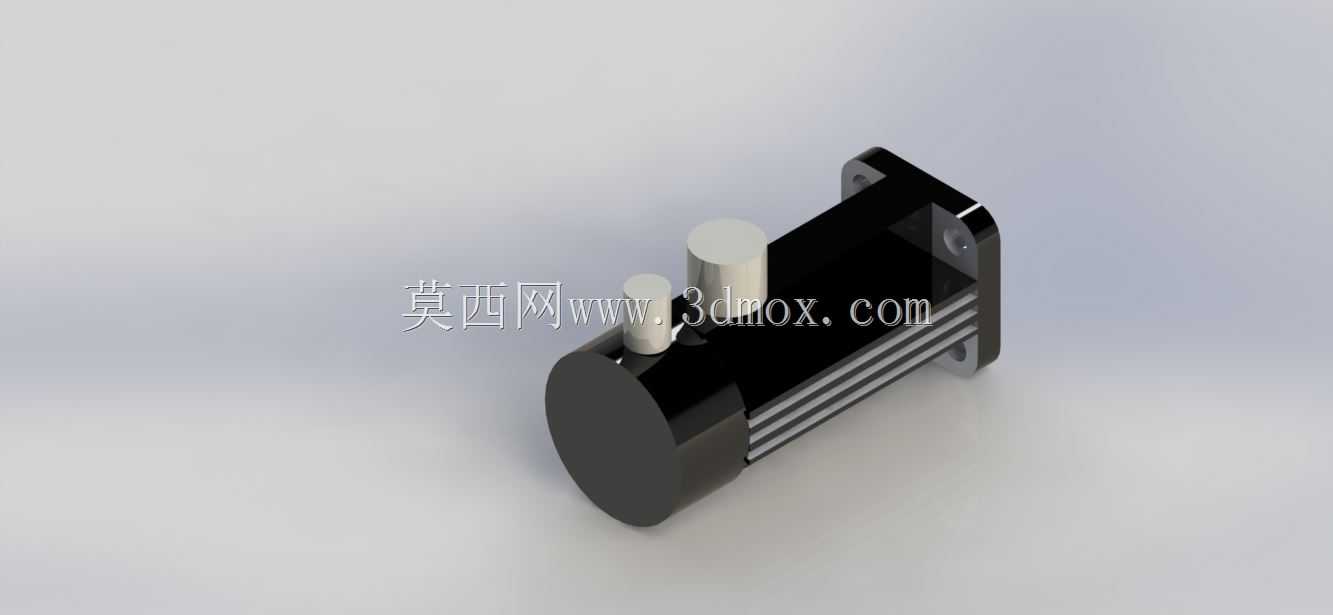

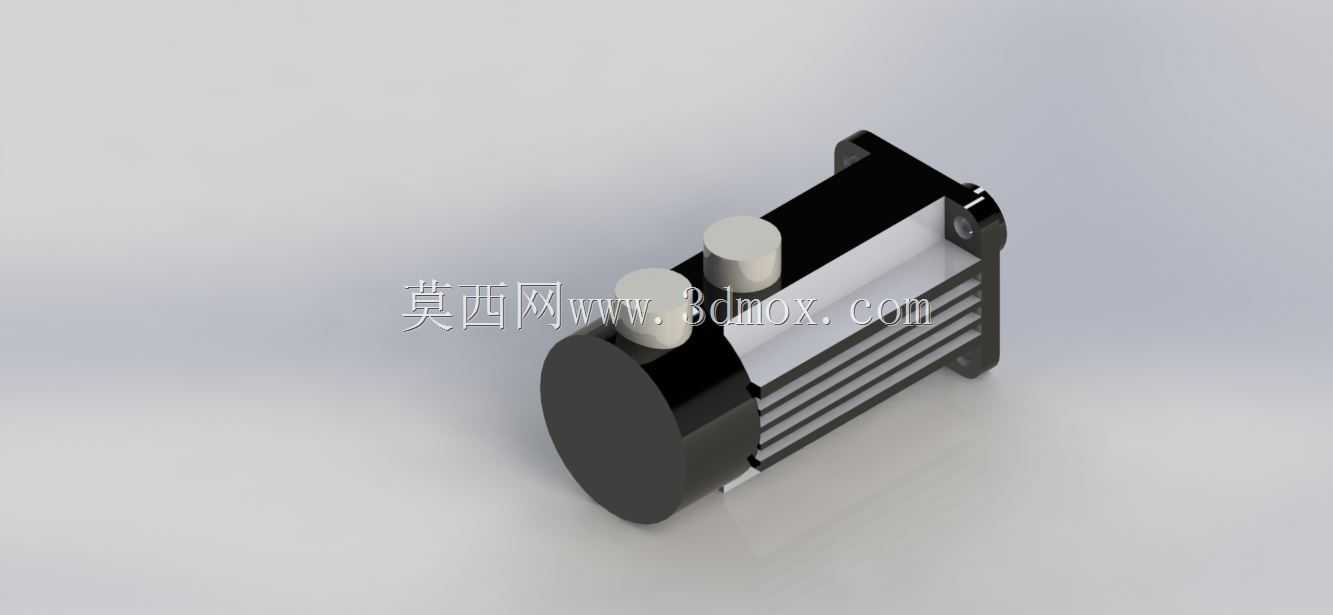

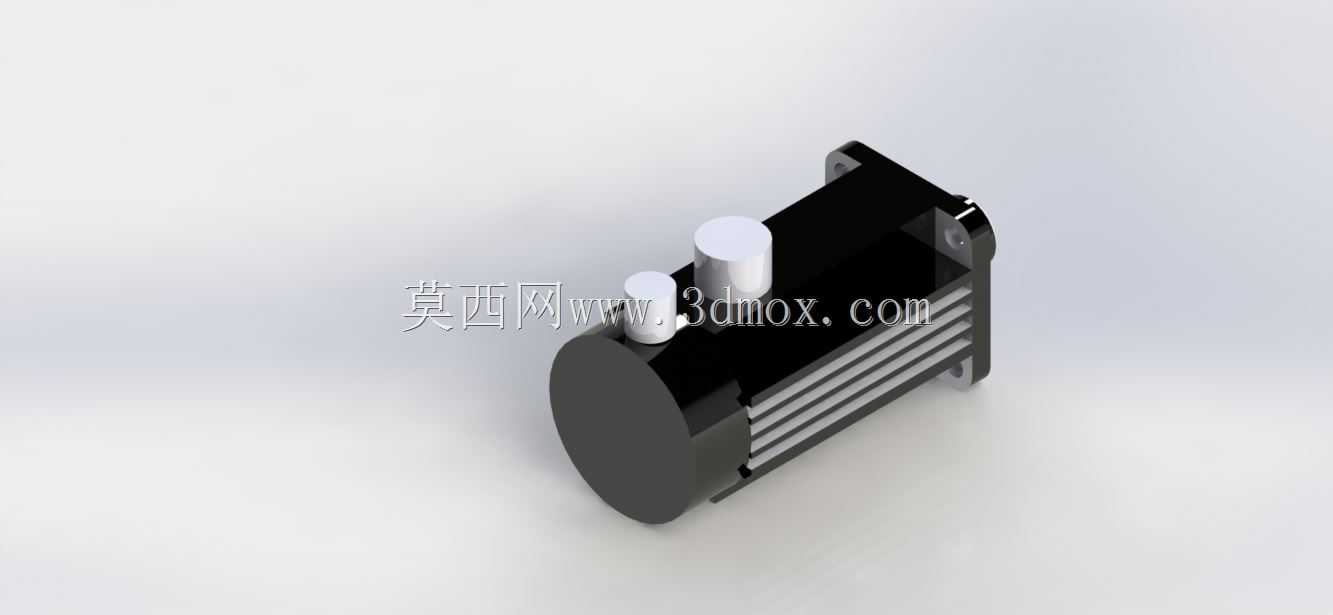

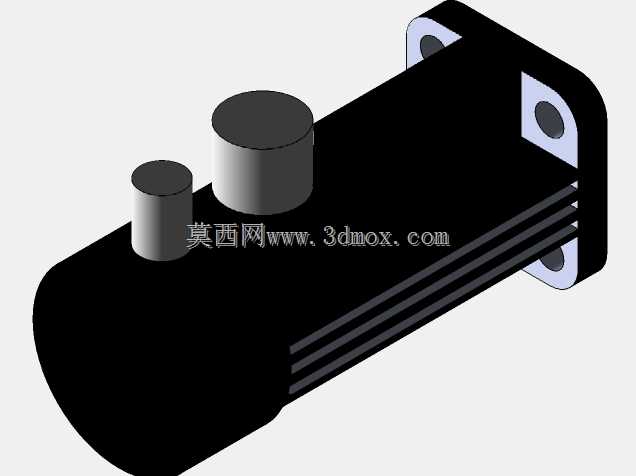

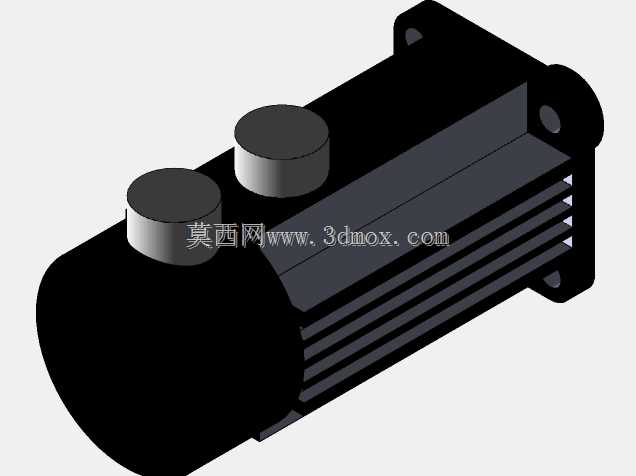

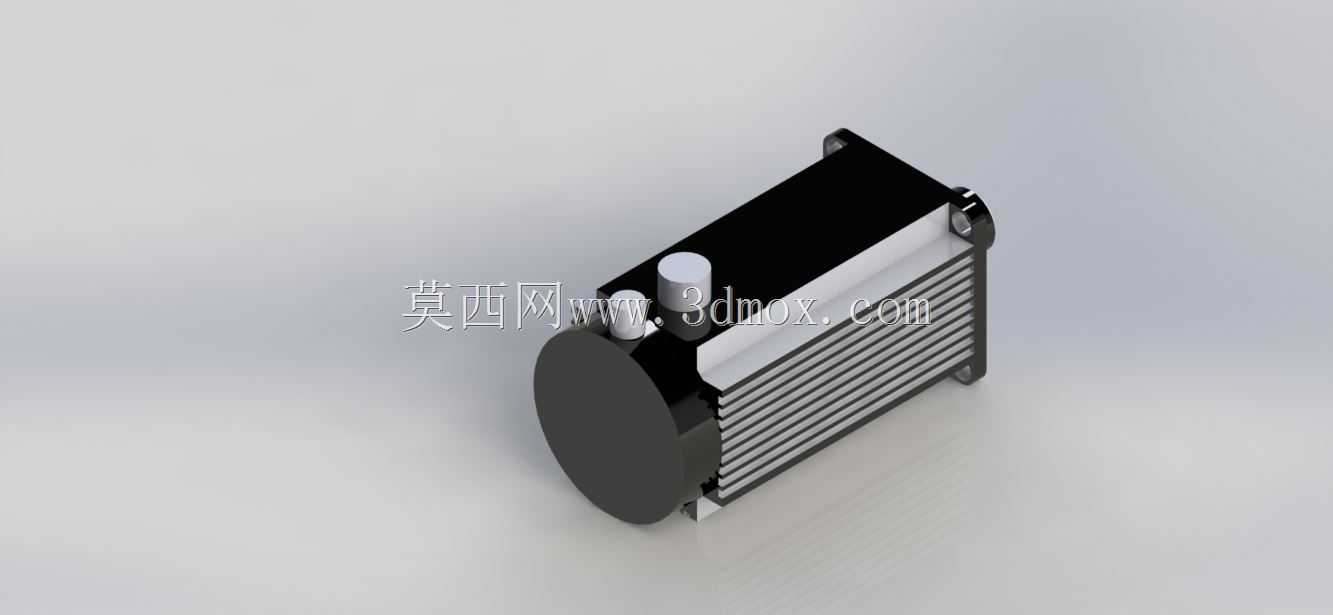

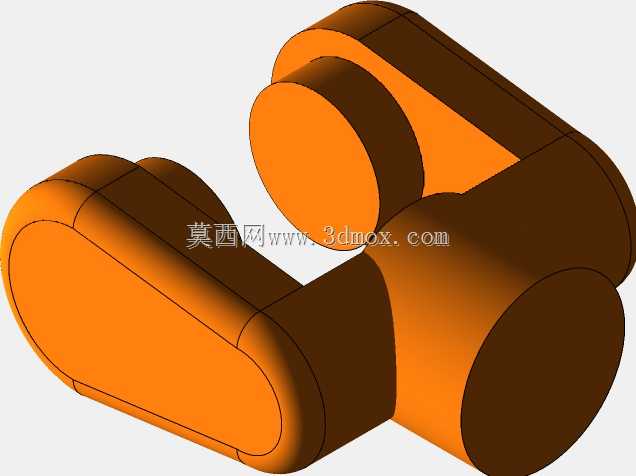

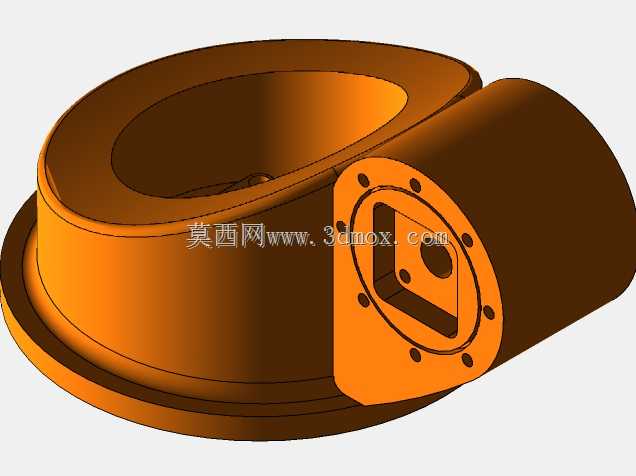

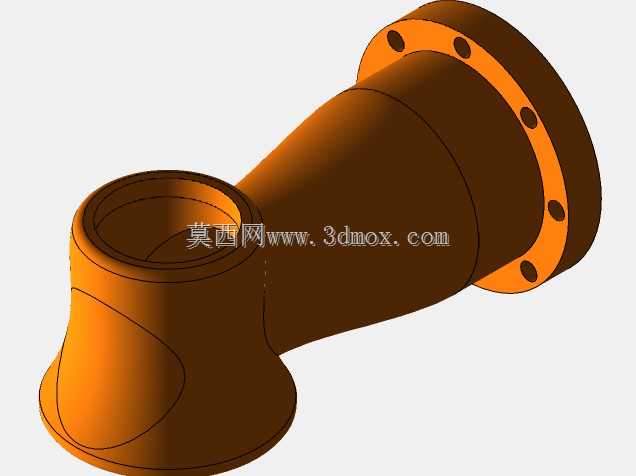

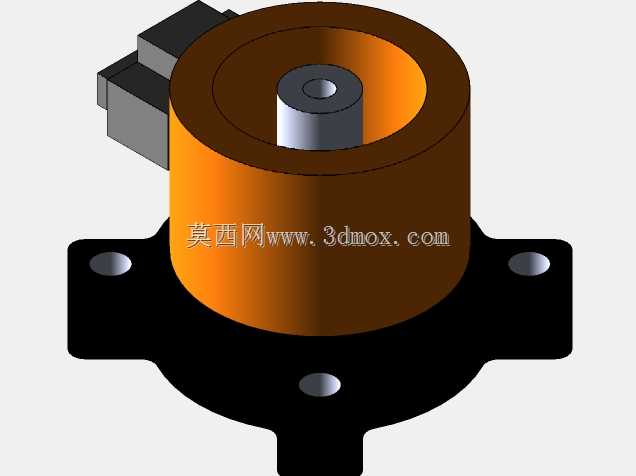

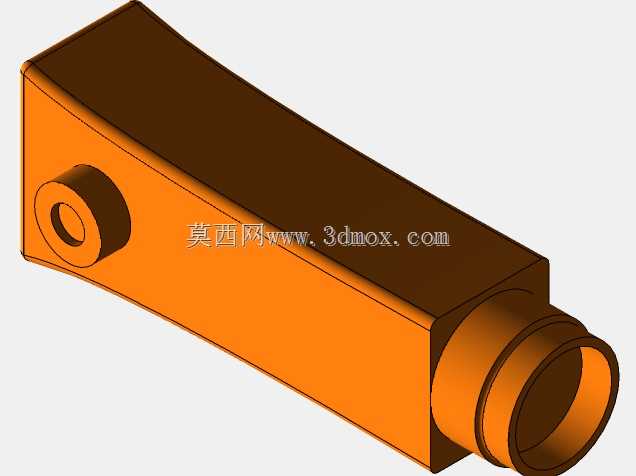

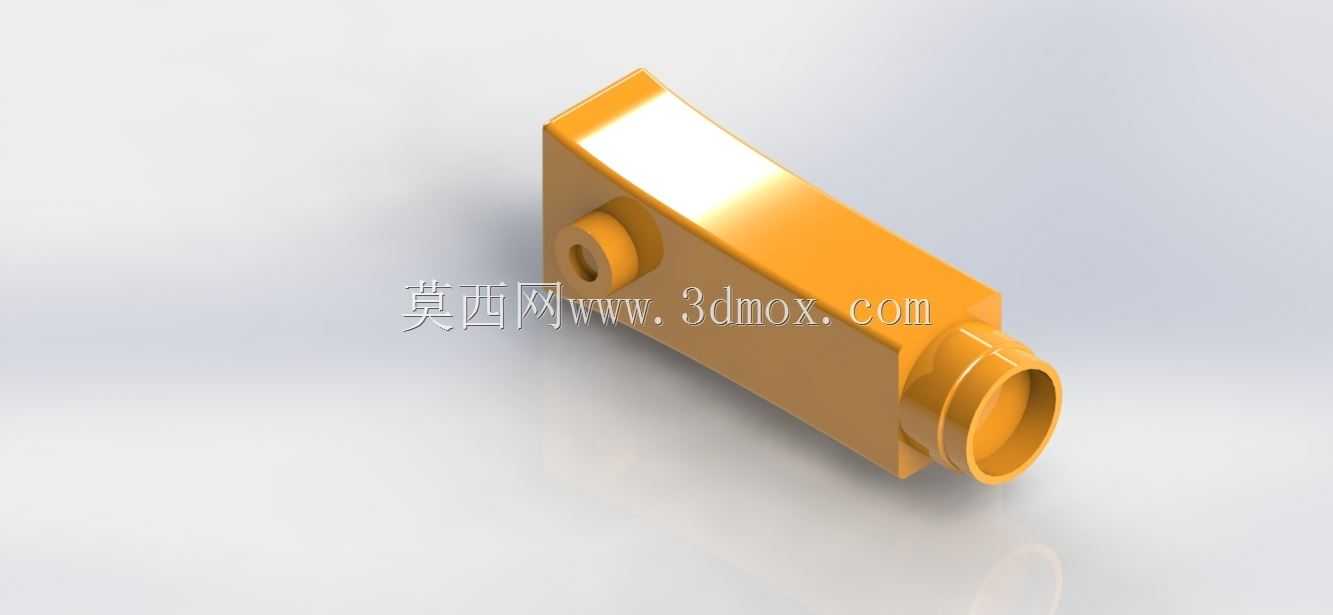

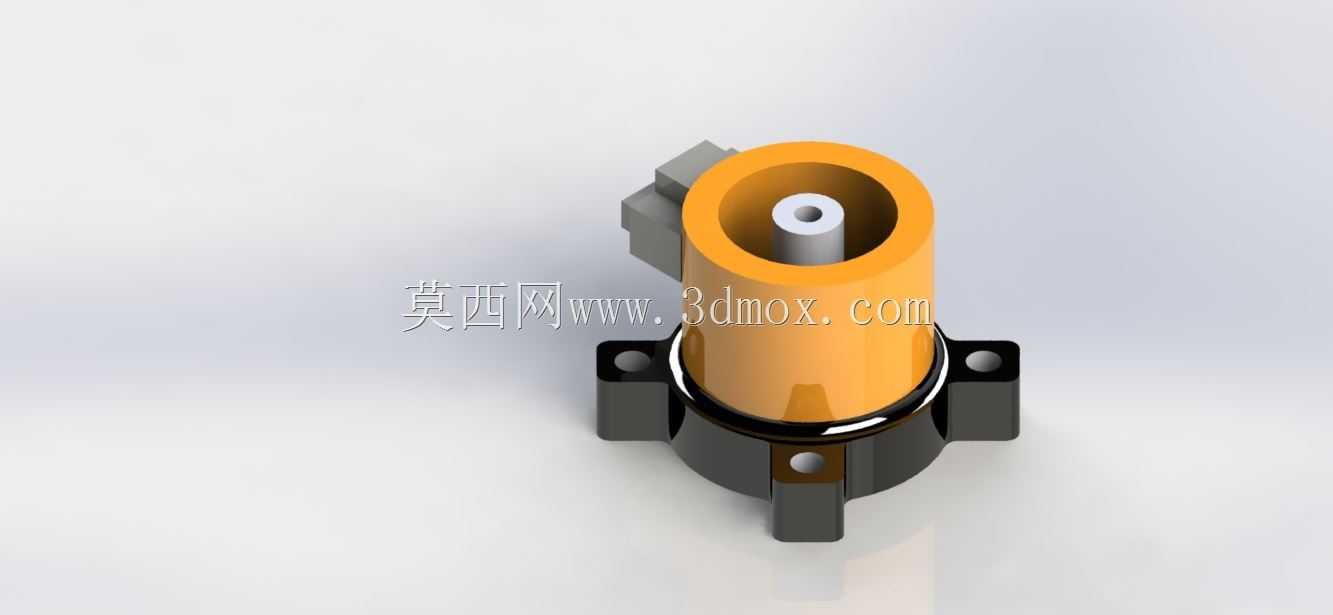

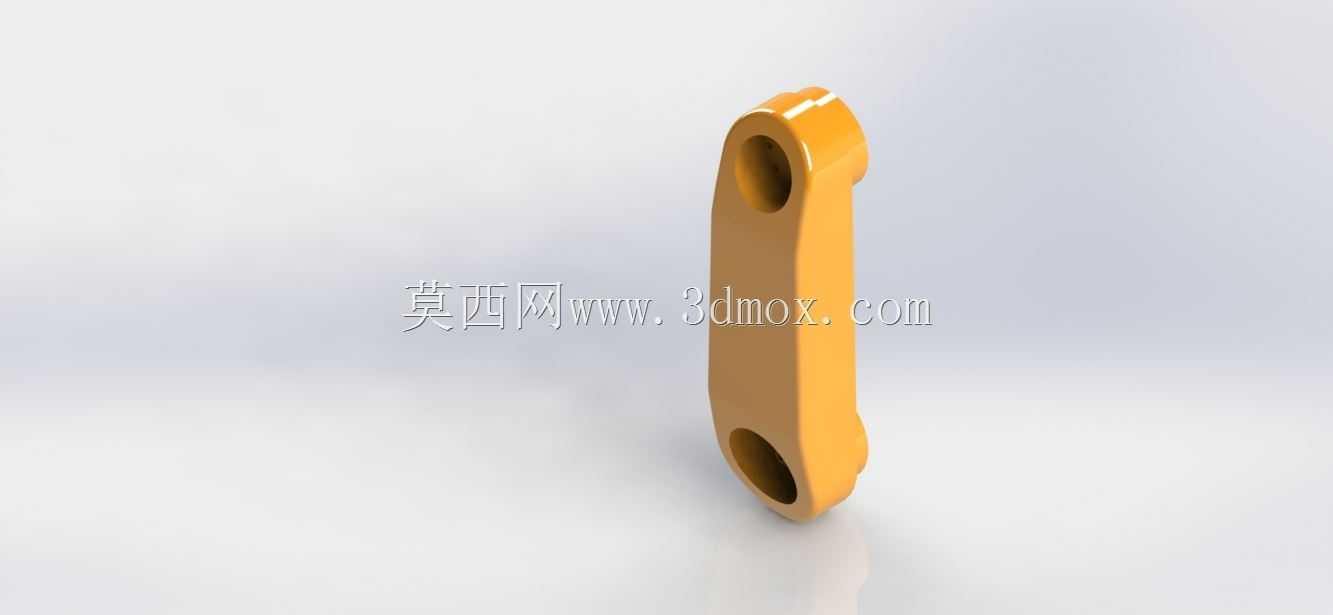

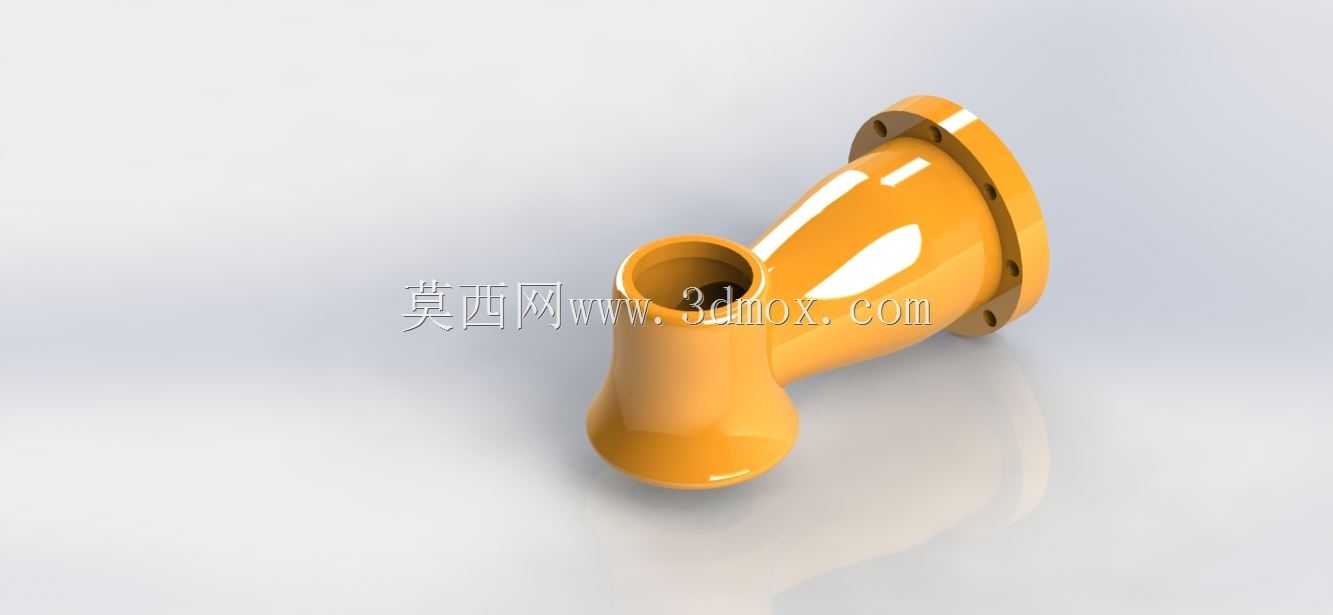

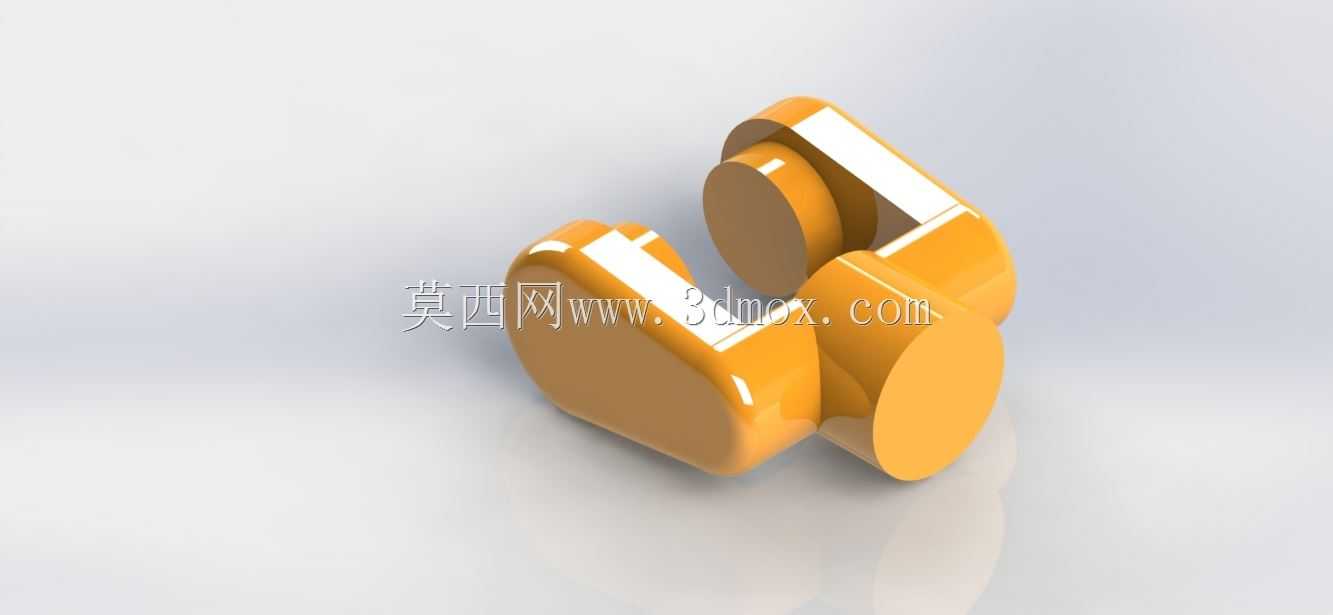

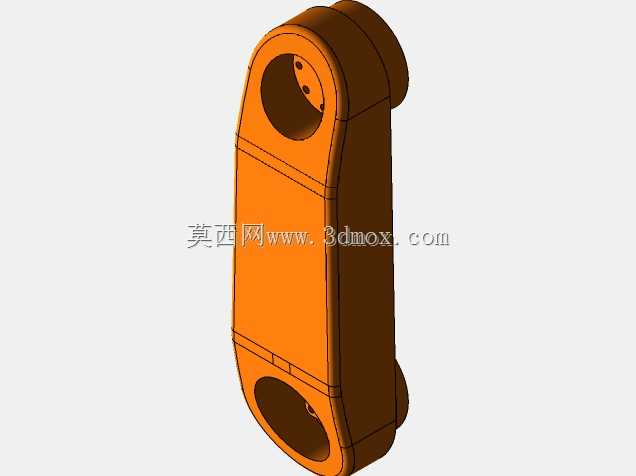

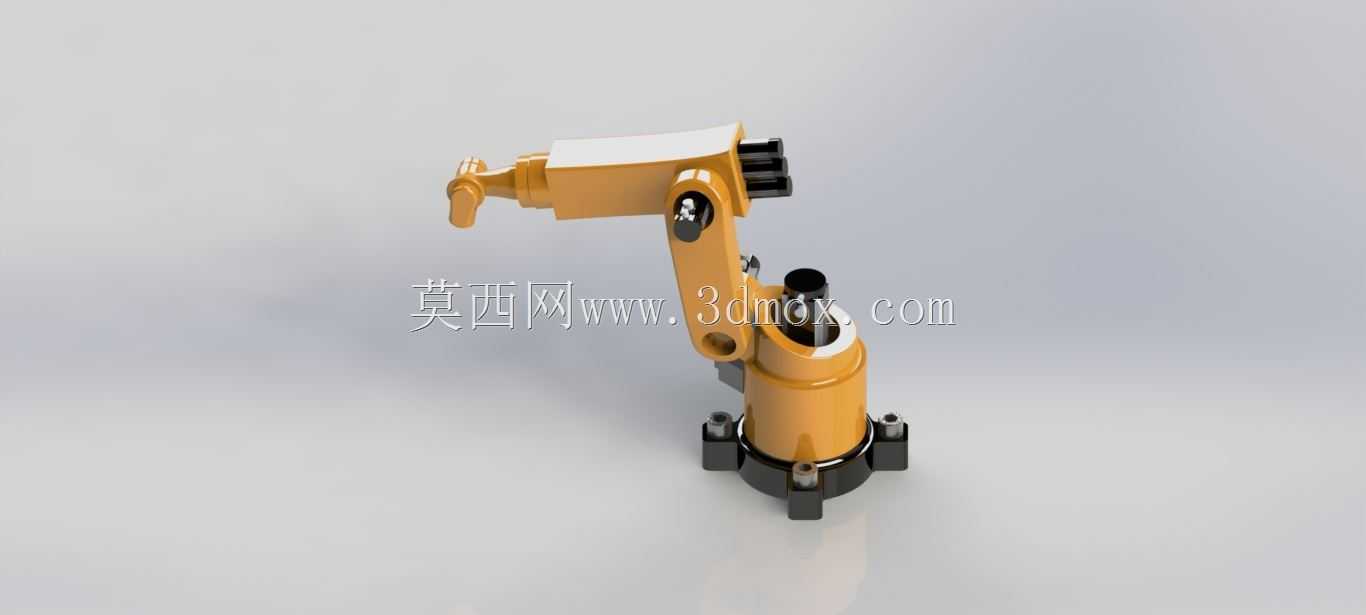

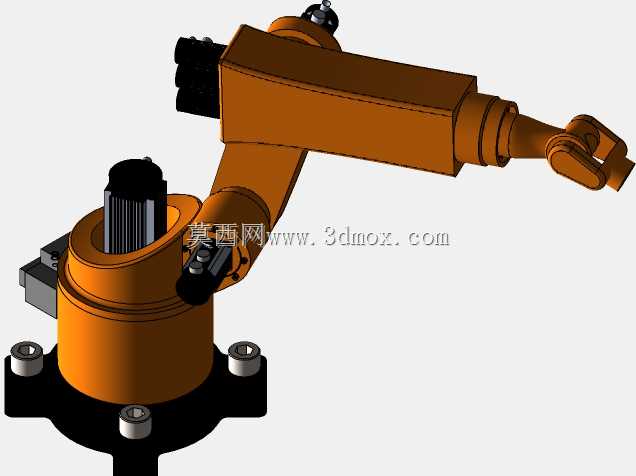

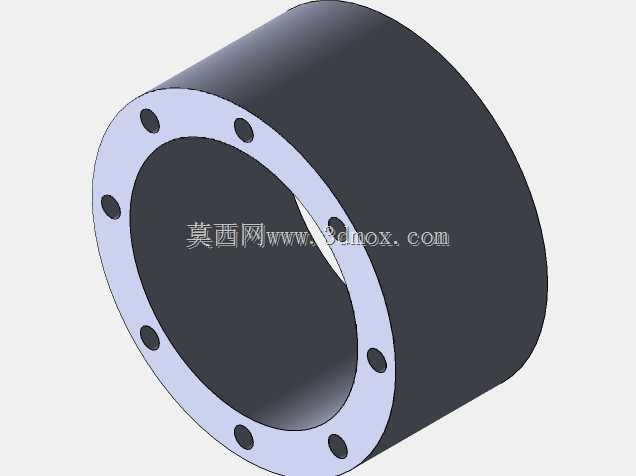

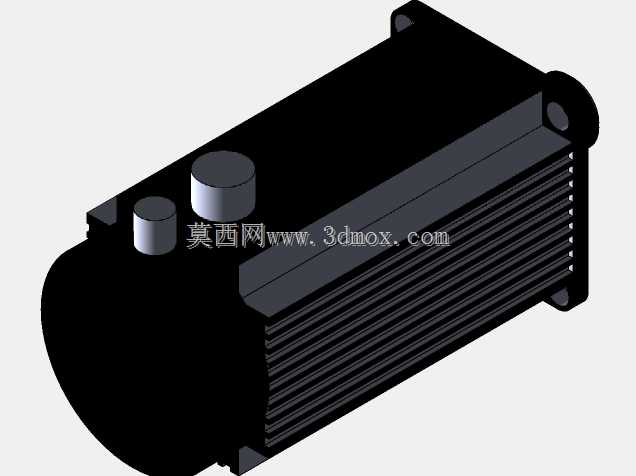

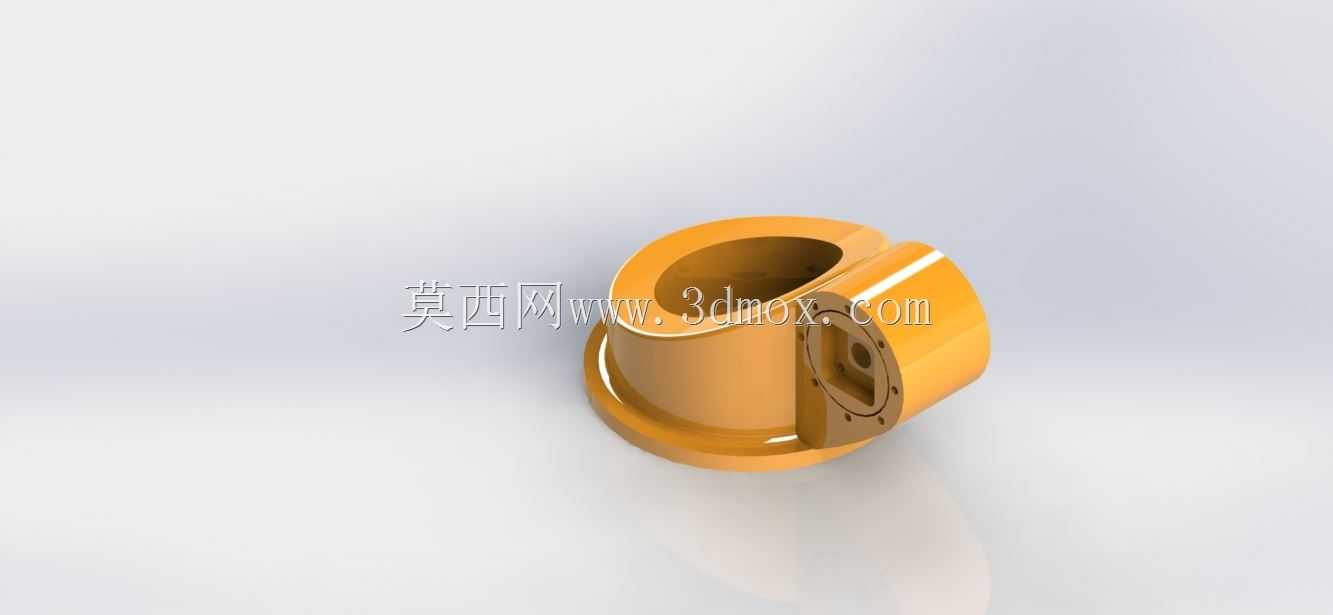

这款六自由度机械臂的结构设计参考了主流工业小负载机器人的构型逻辑，主要面向教学实训场景搭建，可覆盖机械原理演示、运动学仿真验证、轨迹规划实操等多个教学环节，也可作为小型自动化工作站的原型验证载体使用。从结构布局来看，整机采用串联关节构型，底座为回转支承安装结构，底部预留了标准安装孔位，可直接固定在实训台架或者铝型材工作平台上，安装时需要保证底座平面的平面度公差在0.1mm以内，避免后续关节运转出现额外的偏载力矩。底座内置第一轴回转驱动结构，可实现整臂水平方向360度回转，满足大范围内的作业覆盖需求。大臂与底座采用铰接结构，通过第二轴关节实现俯仰动作，关节处的限位结构可根据实训需求调整俯仰角度范围，避免运动过程中出现结构干涉。小臂与大臂的连接关节为第三轴，同样采用俯仰运动结构，配合大臂的动作可实现末端在垂直平面内的大范围位置调整。腕部集成了三个回转关节，分别实现末端的俯仰、回转与旋转动作，三个关节的轴线交汇于一点，符合Pieper准则，可大幅降低运动学逆解的计算难度，非常适合教学场景下的运动学算法验证。末端法兰采用标准接口设计，可适配夹爪、吸盘、焊枪模拟头等多种实训执行器，方便开展不同工艺场景的模拟实训。设计过程中对各关节的运动包络做了完整的干涉检查，所有管线都预留了足够的弯曲半径，避免关节运转过程中出现管线拉扯或者结构磕碰的问题。整机的负载能力设定为小负载级别，可满足教学场景下的轻载搬运、轨迹模拟等需求，各关节的传动结构都做了简化处理，方便学习者拆解观察内部的传动逻辑，理解工业机器人的基本构成原理。在实际实训应用中，该机械臂可配合运动控制器完成点位运动、直线插补、圆弧插补等基础运动指令的实操练习，也可用于验证碰撞检测、拖拽示教等进阶算法的效果，对于刚接触工业机器人技术的学习者来说，能够快速建立起对串联机器人结构与运动逻辑的直观认知。
